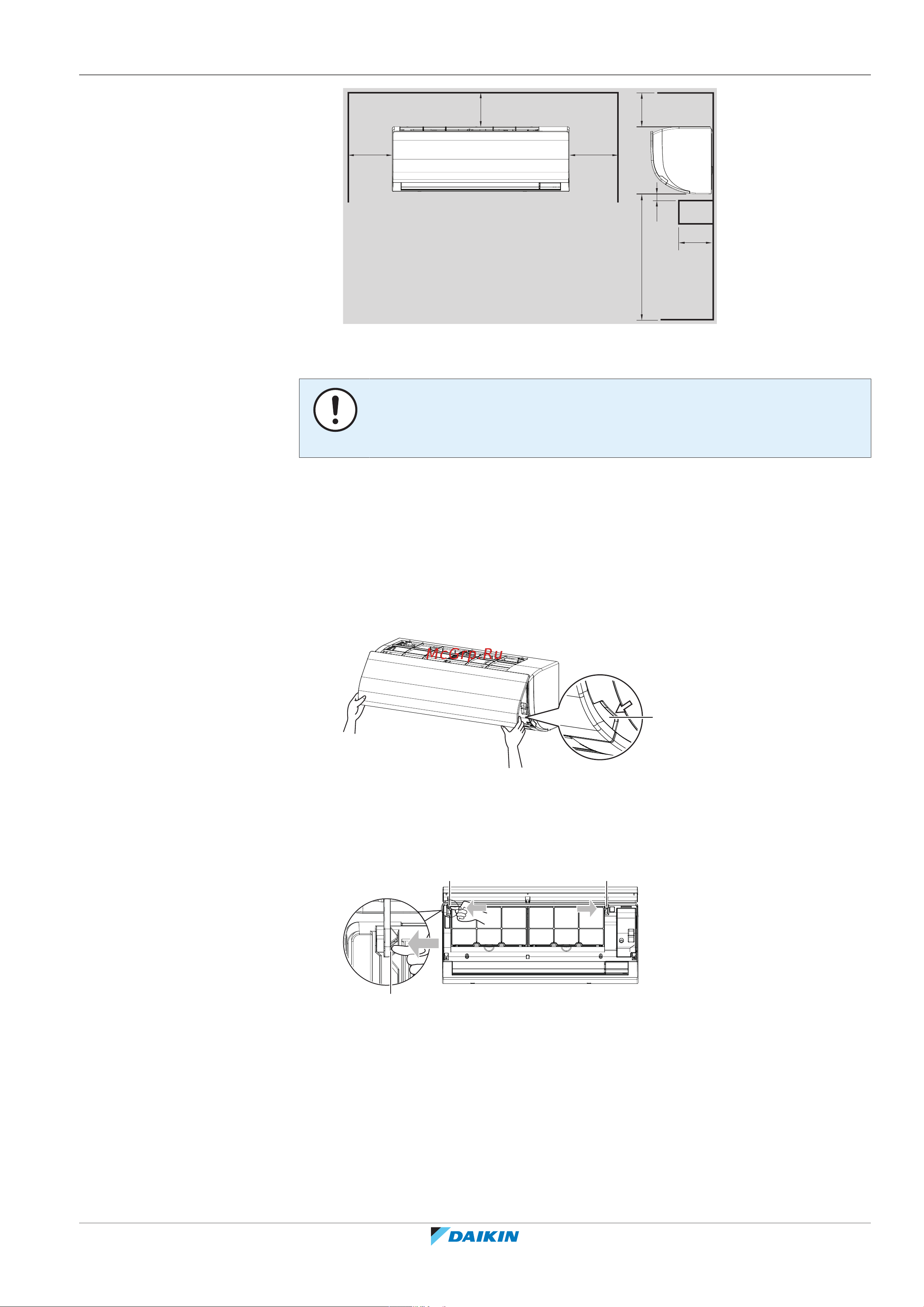

16 | Монтаж агрегата
Справочное руководство для монтажника и пользователя
57
FAA71+100BUV1B
Система кондиционирования воздуха с раздельной установкой
блоков
4P654517-1 – 2021.03
≤120
≥90
≥30
a
b ≥1800
≥50 ≥50
≥90
(mm)
a Препятствие
b Минимальное расстояние от пола
ОБРАТИТЕ ВНИМАНИЕ
НЕЛЬЗЯ монтировать внутренний блок непосредственно на стене. Обязательно
пользуйтесь входящей в комплектацию монтажной пластиной.
16.2 Снятие/установка панелей агрегата
16.2.1 Как снять лицевую панель
1 Откройте лицевую панель. Удерживая лицевую панель за выступы с обеих
сторон, откройте ее до упора.
a
a Выступы панели
2 Снимите лицевую панель, нажав на крючки с каждой из ее сторон по
направлению к блоку. Снять лицевую панель также можно, сдвинув ее
вправо или влево и потянув вперед.
a
a
a
a Крючок панели
16.2.2 Как установить лицевую панель на место
1 Чтобы прикрепить лицевую панель, выровняйте с прорезями ее крючки и
вставьте их туда до упора.
