16 | Монтаж агрегата
Справочное руководство для монтажника и пользователя
61
FAA71+100BUV1B
Система кондиционирования воздуха с раздельной установкой
блоков
4P654517-1 – 2021.03
a Трубопровод справа
b Трубопровод снизу с правой стороны
c Трубопровод сзади с правой стороны
d Трубопровод снизу с левой стороны
e Трубопровод сзади с левой стороны
f Трубопровод слева
3 Временно установите и закрепите монтажную пластину на стене.
4 Выровняйте монтажную пластину (по ее выступам).
5 С помощью рулетки отметьте на стене точки сверления по центру.
Совместите конец рулетки со значком « ».
6 Завершите установку креплением монтажной пластины к стене:
▪ С каждой из сторон устанавливается не менее 4 винтов M4×25L (из
комплекта принадлежностей) на одинаковом расстоянии друг от друга.
▪ Если нужны болты (Пример: для бетонной стены), используйте по одному
болту M8~M10 (приобретаются по месту установки) с каждой из сторон.
ИНФОРМАЦИЯ
Крышку, снятую с отверстия под трубопровод, можно положить на хранение в
карман монтажной пластины.
A
(mm)
60 85
480 411
1050
104 98
344
389
44
44
103
52
101
290
d
e
ca a ac
ia
d
e
b
a a a a
f
f
gh
B
(mm)
1200
543 503
16465
186 89
393
459
45
45
80
36
194
340
a a a
a
a a aa
i
b c c
d
e
d
e
f
f
gh

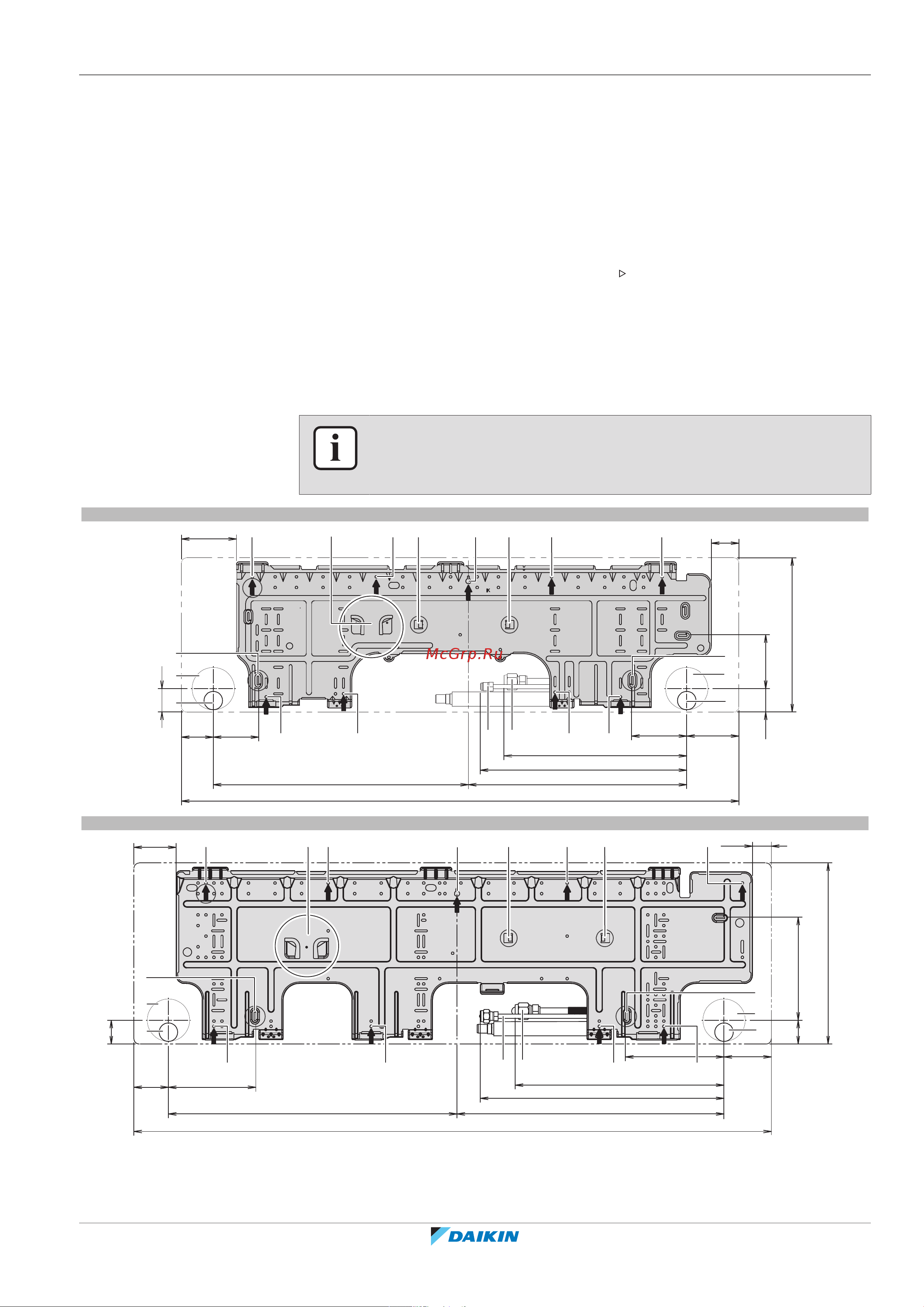

A Шаблон для монтажа блока класса71 на монтажной пластине
B Шаблон для монтажа блока класса100 на монтажной пластине
a Рекомендуемые точки крепления
b Карман для крышки отверстия под трубопровод
