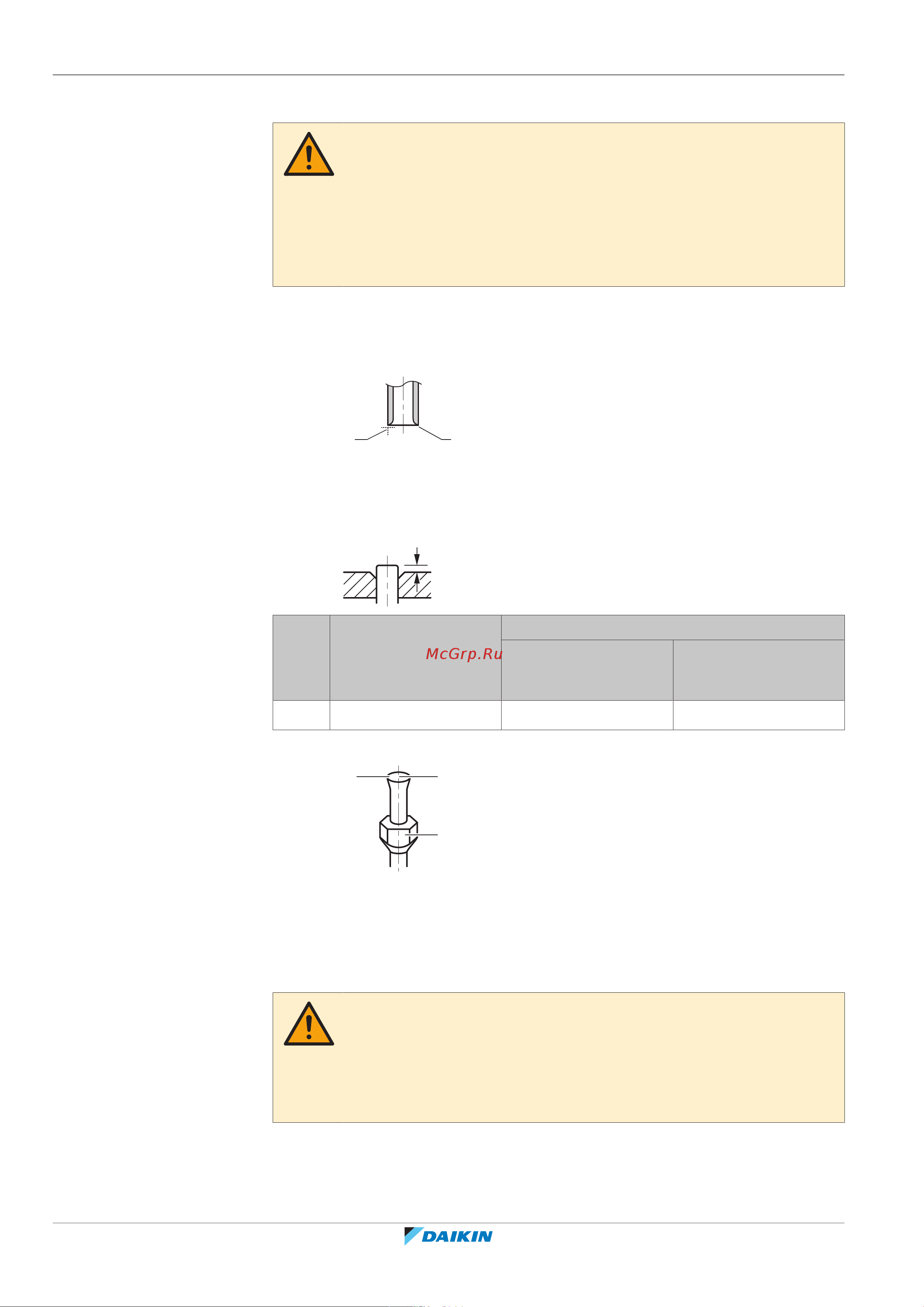

17 | Монтаж трубопроводов
Справочное руководство для монтажника и пользователя
72
FAA71+100BUV1B
Система кондиционирования воздуха с раздельной установкой
блоков
4P654517-1 – 2021.03
17.2.5 Развальцовка конца трубы
ОСТОРОЖНО!
▪ Неполная развальцовка может привести к утечке газообразного хладагента.
▪ Развальцованные концы НЕЛЬЗЯ использовать повторно. Во избежание
утечки газообразного хладагента следует использовать новые
развальцованные концы.
▪ Используйте накидные гайки, которые входят в комплект поставки блока.
Применение других накидных гаек может привести к утечке хладагента.
1 Срежьте труборезом конец трубы.
2 Уберите заусенцы ножом, обращенным лезвием вниз, так, чтобы стружка
НЕ попала в трубу.
a b
a Срезайте точно под прямым углом.
b Удалите заусенцы.
3 Сняв с запорного клапана накидную гайку, накиньте ее на трубу.
4 Развальцуйте трубу. Установите точно так, как показано на рисунке ниже.
A
Вальцовочный
инструмент для
хладагента R410A или
R32 (зажимного типа)
Обычный вальцовочный инструмент
Зажимного типа
(типа Ridgid)
С крыльчатой гайкой
(типа Imperial)
A 0~0,5мм 1,0~1,5мм 1,5~2,0мм
5 Проверьте, правильно ли сделана развальцовка.
a b
c
a На внутренней поверхности раструба НЕ должно быть трещин.
b Конец трубы ДОЛЖЕН быть развальцован равномерно по правильному кругу.
c Проверьте, установлена ли накидная гайка.
17.2.6 Соединение трубопровода хладагента с внутренним агрегатом
ОСТОРОЖНО!
Трубопровод хладагента и его элементы монтируются в таком положении, в
котором они не подвергаются воздействию вызывающих коррозию веществ,
если только конструкционные элементы, содержащие хладагент, не
изготовлены из коррозионно-стойких материалов или не защищены
подходящим способом от коррозии.
