Foodatlas HP-241G [7/30] Деталировка

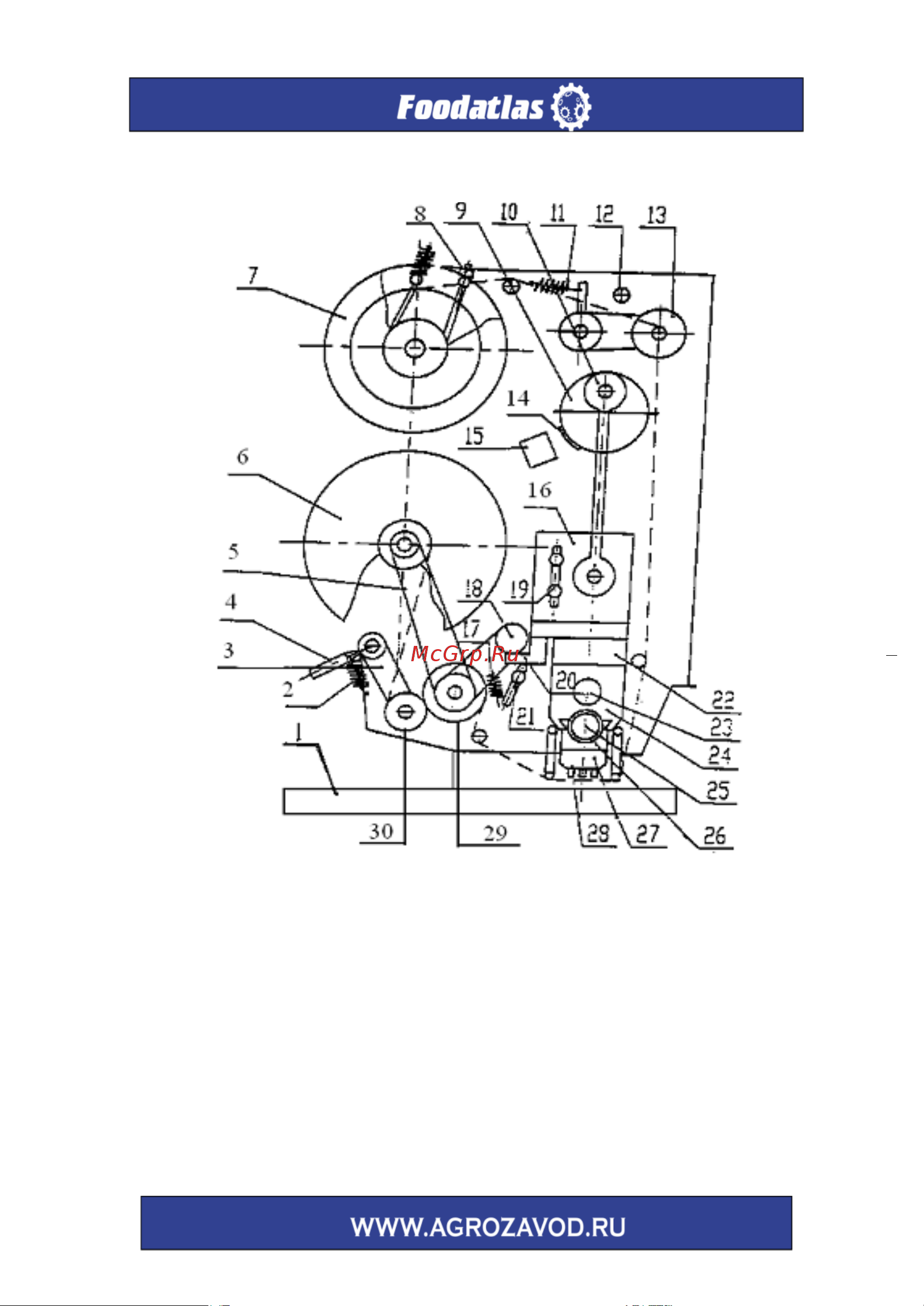

Деталировка

1. Нижнее основание, 2. Тяговая пружина, 3. Поворотный рычаг, 4. Ручка,

5. Подающий ремень, 6. Колесо сбора ленты, 7. Колесо подачи ленты,

8. Регулировочный узел 9. Внецентренное колесо, 10. Соединительная рейка,

11. Печать натяжного колеса, 12. Стопорная рейка, 13. Предельное колесо,

14. Сенсорный блок, 15.Микровыключатель, 16. Опорный кронштейн,

17. Пружина перемещения шага 18. Шаговое колесо поворотного рычага,

19. Болт тягового рычага перемещения шага, 20. Рычаг перемещения шага

21. Болт регулировки шага, 22. Блок с теплоизоляцией, 23. Трубка нагрева,

24. Термоблок, 25. Рукоятка основания печати, 26. Печатающая головка,

27. Стопорная пластина, 28 Печать, 29. Шаговое колесо, 30. Ленточное колесо
