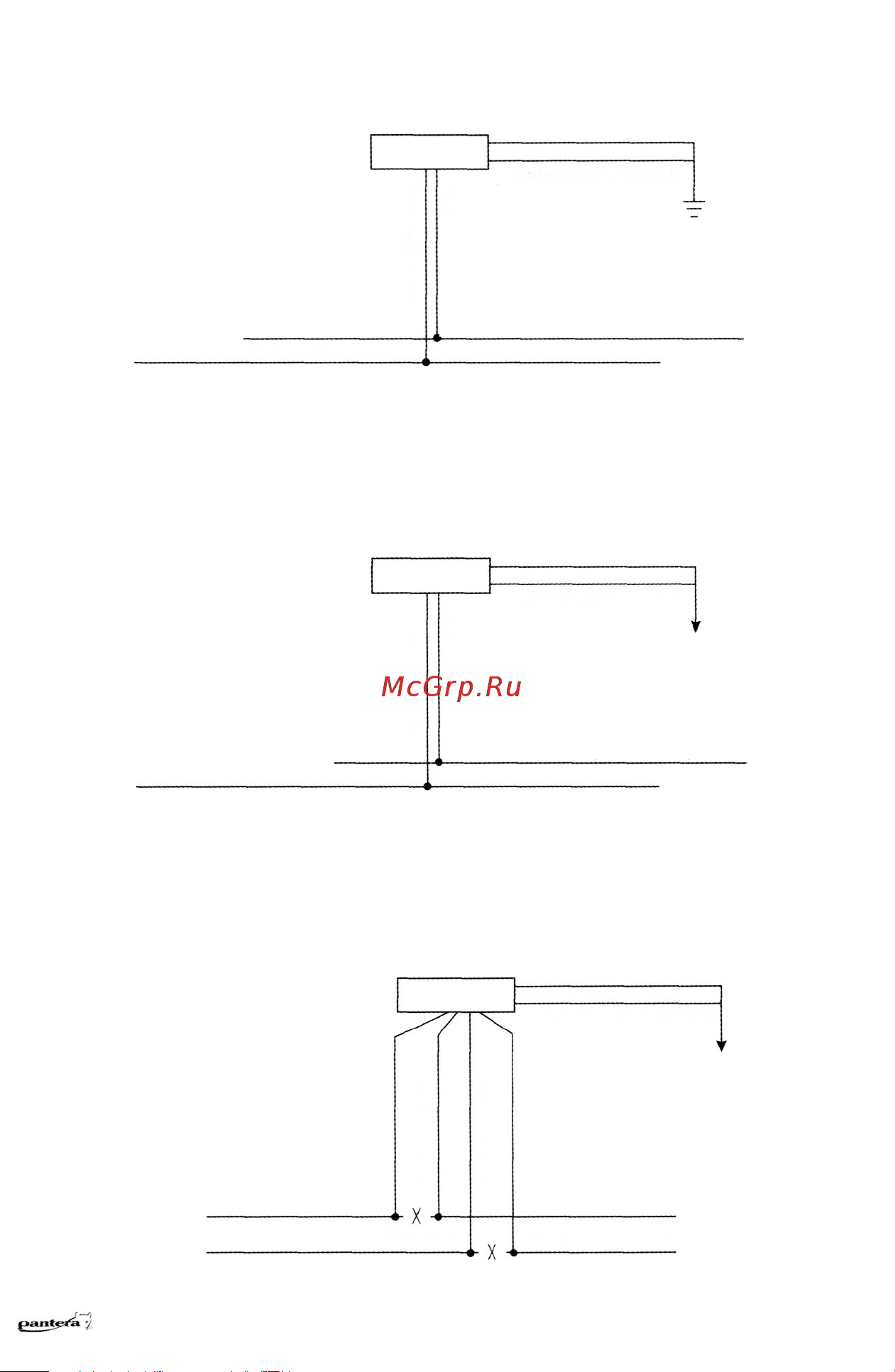

Схема 1. 3-проводная система с отрицательной
полярностью (большинство японских автомобилей)
Синий/Красный
Зеленый/Черный и Синий/Черный провода не используются.
Схема 2. 3-проводная система с положительной
полярностью (большинство автомобилей GM)
Синий/Красный
Зеленый/Черный и Синий/Черный провода не используются.
Схема 3. 5 (4) проводная система с переменной полярностью
(большинство автомобилей Ford и Chrysler)
6-контактный разъем
Выключатель
в двери
водителя
Синий/Красный
Выключатель
в двери
пассажира
провод запирания
PANTERA SLK-5i
© 2003 Saturn High-Tech, Inc. USA
14
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
Штатный провод запирания
Штатный провод отпирания
Зеленый/Красный
6-контактный разъем
Синий/Белый
Штатный провод отпирания
Зеленый/Белый
Зеленый/Белый
Синий/Белый
6-контактный разъем
Зеленый/Красный
К+12В
Зеленый/Красный
к+12В
Синий/Белый
Синий/Черный
Зеленый/Белый
Зеленый/Черный
провод отпирания
разрезать
разрезать
Штатный провод запирания
