Pantera SLK-5i [3/16] Использованием дополнительного реле

Это транзисторный слаботочный выход (200 мА) и должен использоваться только для управления ка-

тушкой дополнительного реле.

1) Штатная функция Темно-Синего провода - "отрицательный выход дополнительного канала

системы". Тип выхода дополнительного канала в этом случае может быть запрограммирован при уста-

новке системы (программируемая функция # 12) как:

• Отрицательный 'импульсный" сигнал, активизируемый при нажатии и удерживании кнопки 2 пере-

датчика в течение 3 секунд на 1 секунду или на все время, пока кнопка 2 передатчика удерживается

в нажатом положении, но не более 25 секунд;

• Отрицательный "постоянный" сигнал, активизируемый при нажатии и удерживании кнопки 2 пере-

датчика в течение 3 секунд и работающий до следующего нажатия и удерживания кнопки 2 пере-

датчика в течение 3 секунд.

В любом из описанных выше случаев:

- выход дополнительного канала системы может быть активизирован при включенном или при выклю-

ченном режиме охраны, но только при выключенном зажигании:

- для того, чтобы работа дополнительных устройств, управляемых дополнительным каналом, не вызы-

вала срабатывания системы, система автоматически отключит вход датчика удара, вход зажигания и

вход триггера капота/багажника на все время, пока выход дополнительного канала активизирован,

плюс еще дополнительно на 3 секунды.

Чаще всего выход дополнительного канала используется для дистанционного открывания электрическо-

го замка крышки багажника (если автомобиль им оборудован) или для управления различными иными

дополнительными устройствами

Подсоединение:

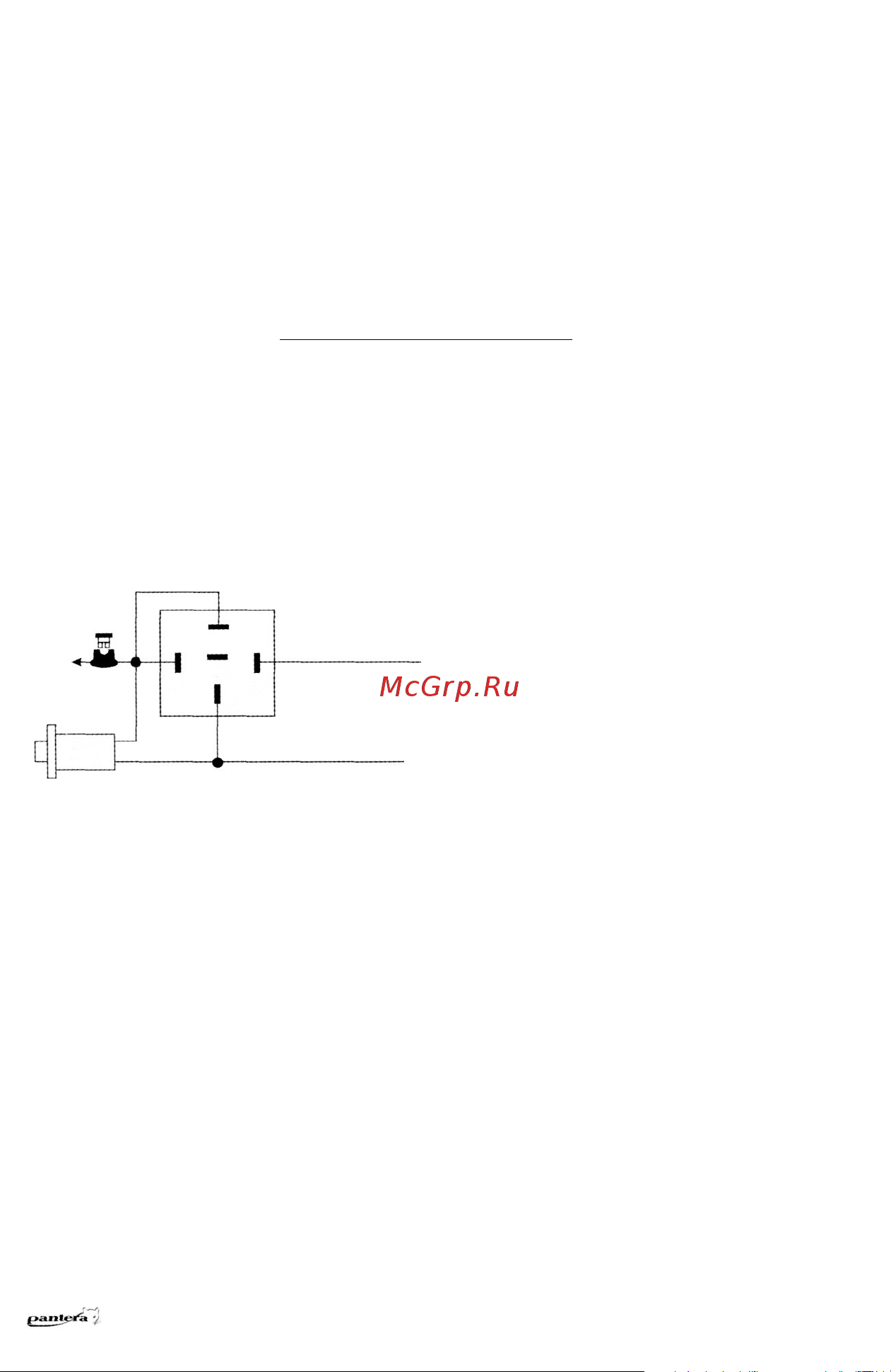

ПОДСОЕДИНЕНИЕ ЗАМКА БАГАЖНИКА С

ИСПОЛЬЗОВАНИЕМ ДОПОЛНИТЕЛЬНОГО РЕЛЕ

a) Для дистанционного отпирания замка багажника

подсоедините Темно-Синий провод к контакту # 85

дополнительного З0А реле, подсоедините контакт #

86 реле к +12В через предохранитель. Подсоедини-

те остальные контакты реле как показано на схеме.

b) Для управления дополнительными устройствами

подсоедините Темно-синий провод к контакту # 85

дополнительного З0А реле, подсоедините контакт #

86 реле к +12В через предохранитель. Подсоедини-

те остальные контакты реле в соответствии с вы-

бранной функцией дополнительного канала систе-

мы.

Внимание! Подсоединение Темно-Синего провода непосредственно к сильноточным цепям замка ба-

гажника или к некоторым устройствам дистанционного запуска двигателя приведет к повреждению ос-

новного блока системы.

2) Темно-Синий провод может быть также запрограммирован как "отрицательный выход при вклю-

ченном режиме охраны". В этом случае данный выход будет автоматически замыкаться на массу при

включении режима охраны, и может использоваться для управления дополнительным нормально замк-

нутым реле блокировки стартера (программируемая функция # 13).

Подсоединение: Подсоедините Темно-Синий провод системы к контакту # 86 дополнительного реле.

Подсоедините контакт # 85 реле к проводу от замка зажигания, на который поступает напряжение +12В,

когда ключ зажигания находится в положении "ЗАПУСК" (CRANK), и присутствует напряжение 0В, когда

ключ зажигания находится в любом ином положении.

Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и

подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту # 87А реле.

Подсоедините другую часть провода к контакту # 30 реле.

Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения пита-

ние на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом,

реле блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.

ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать Темно-

Синий провод для блокировки какой-либо иной цепи, кроме цепи стартера!

PANTERA SLK-5i

К соленоиду замка

багажника

ТЕМНО-СИНИЙ (-)

+ 12В

87а

Кнопка

замка

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
