Комплект видеодомофона
CTV-DP4706AHD
12
Вызывная панель подключается согласно этикетке, расположенной на кабеле.
Также назначение проводов указано в следующем разделе «Провода панели».
При монтаже рекомендуется использование специализированного коаксиального
видеокабеля при длине линии свыше 20 м. Максимальная длина линии – 80 м.
Примечание
Выбирайте место установки так, чтобы в объектив видеокамеры не попадал
прямой солнечный свет. Не устанавливайте панель вблизи источников силь-
ных электромагнитных помех, например, возле электромотора лифта, транс-
форматорного щитка и т.п.
Не устанавливайте панель в местах с температурой и влажностью, выходя-
щих за пределы рабочих значений.
Изображение, передаваемое с вызывной панели на монитор, может быть нечет-
ким из-за воздействия осадков (дождя или снега) или в результате загрязнения
глазка видеокамеры. Это нужно учитывать при выборе места для установки.

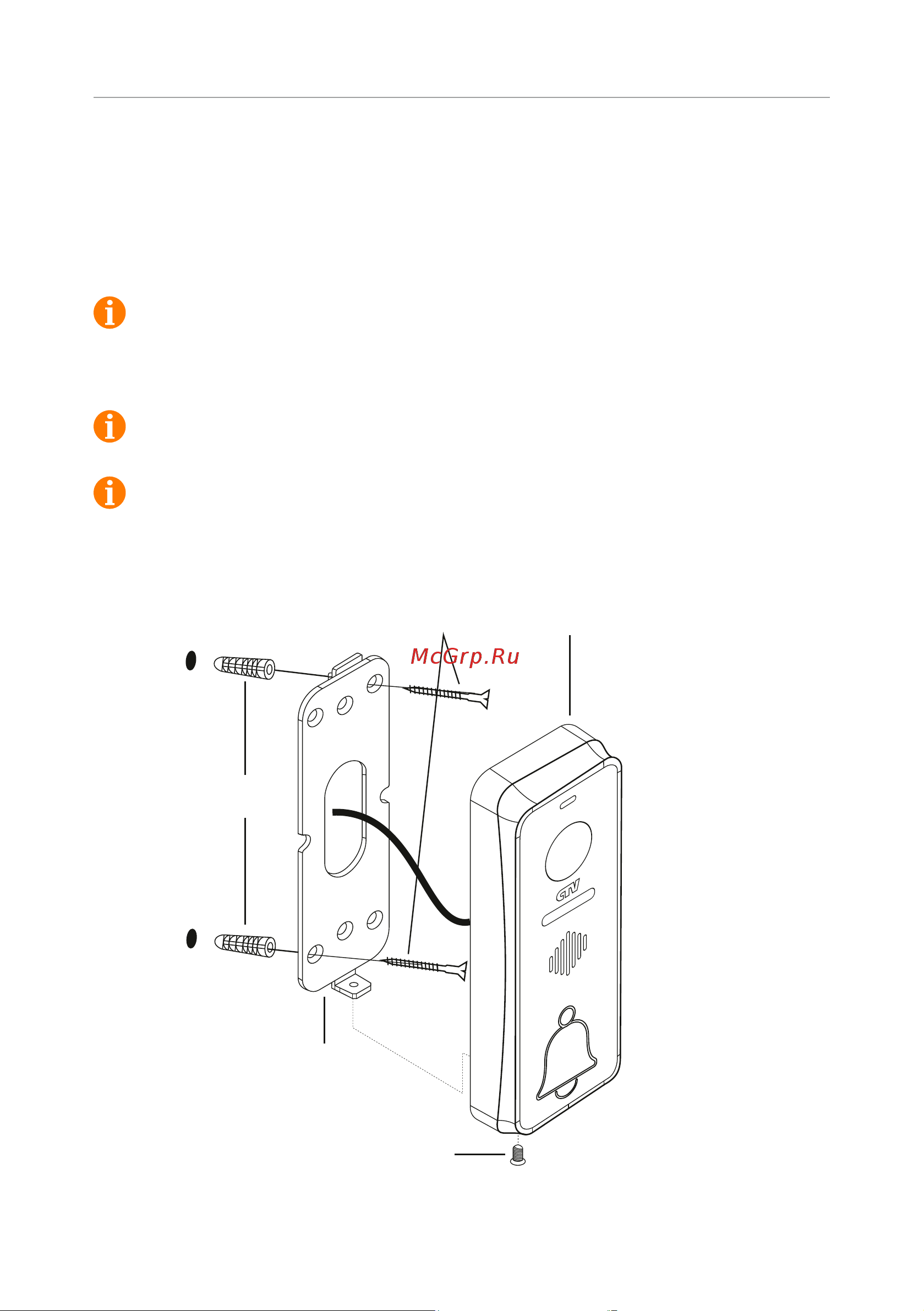

Схема установки панели без использования монтажного уголка:
Саморез Ø4х35 мм
Монтажная пластина
Дюбель Ø4х30 мм
Винт Ø2,5х6 мм
Вызывная панель
