Daikin Europe NV
33

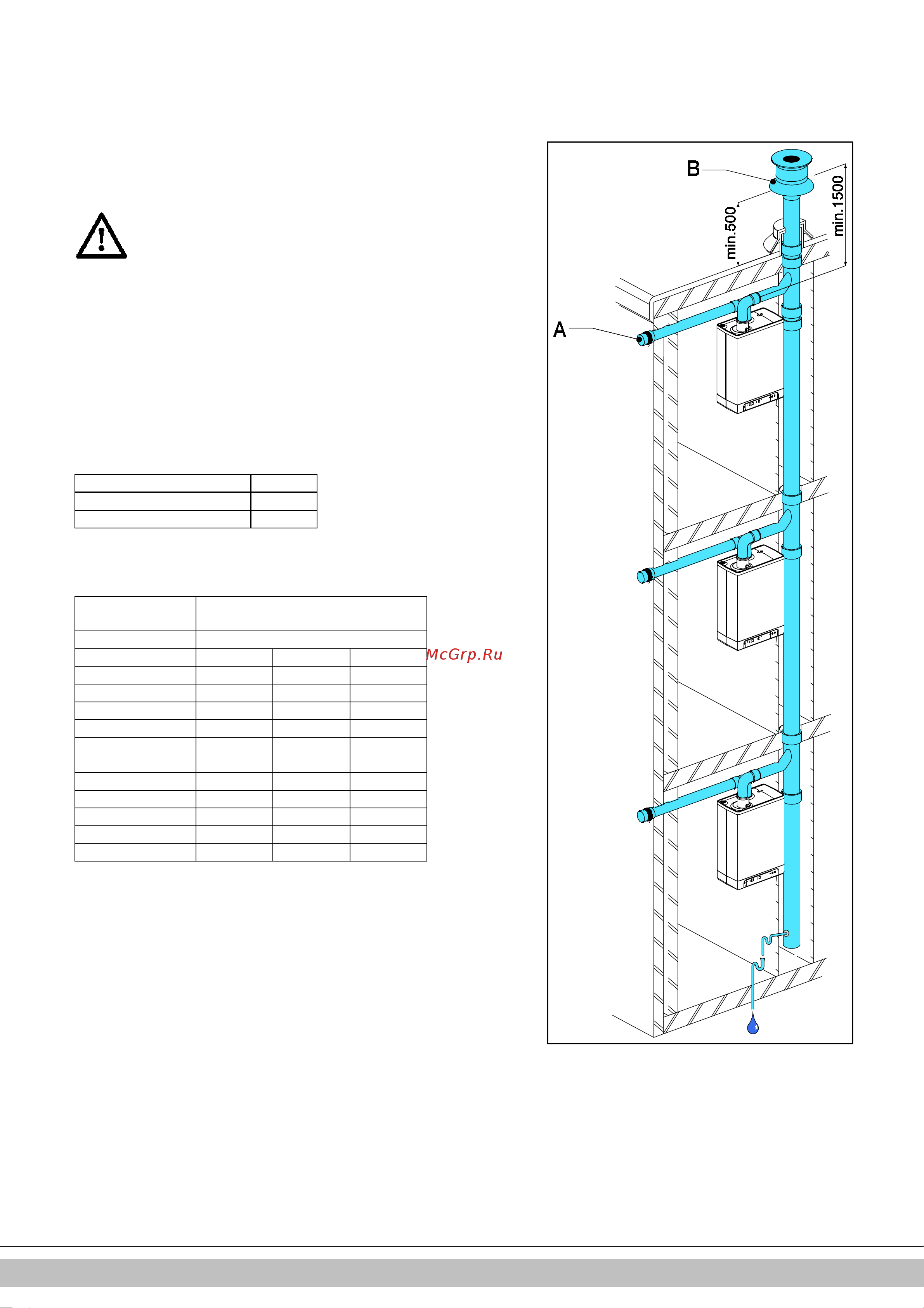

5.11.1 Alimentation en air depuis la façade et sortie de toit avec
système d'échappement commun
Catégorie d'unité : C83
L'alimentation en air depuis la façade et sortie de toit avec système d'échappement
commun est autorisée.
IMPORTANT
•
L'alimentation en air située sur la façade doit être munie
d'une grille d'entrée (A).
• Le système d'échappement commun doit être muni d'une
hotte aspirante (B).
• Si le système d'échappement commun est situé à
l'extérieur, le tuyau de sortie doit être à double paroi ou
isolé.
Longueur de tuyau autorisée
Longueur totale du tuyau de sortie de gaz de combustion situé entre l'unité et le
système d'échappement commun et du tuyau d'alimentation en air situé entre l'unité
et la grille d'entrée :
EKOMBG22ABV1 100 m
EKOMBG28ABV1 85 m
EKOMBG33ABV1 80 m
Diamètres minimums du système d'échappement commun en fonction du
vide
Diamètre des tuyaux de gaz de
combustion
EKOMBG**ABV1
Nombre d'unités 22 28 33
2 110 130 130
3 130 150 150
4 150 180 180
5 180 200 200
6 200 220 220
7 220 230 230
8 230 250 250
9 240 270 270
10 260 280 280
11 270 290 290
12 280 300 300
Sortie de gaz combustible commune
L'échappement de la sortie de gaz de combustion peut être aménagé n'importe où
sur le toit incliné, à condition que la sortie située sur la surface du toit présente la
même orientation que l'alimentation en air située sur la façade. Sur un toit plat,
l'échappement de la sortie de gaz de combustion doit être aménagé dans la zone de
sortie « libre ».
Placez une sortie de condensation.
Remarque
La sortie commune est certifiée en combinaison avec l'unité.
