5.3 Podłączenie elektryczne

PRZESTROGA

Gniazdko z uziemieniem musi znajdować się nie dalej niż

1 metr od urządzenia.

Gniazdko powinno być łatwo dostępne.

W przypadku podłączania urządzenia w wilgotnym

pomieszczeniu, stałe połączenie jest obowiązkowe, przy

użyciu wyłącznika pełnobiegunowego z minimalną przerwą

stykową równą 3 mm.

Jeżeli przewód sieci zasilającej jest uszkodzony lub wymaga

wymiany bez względu na powód, zamienny przewód musi być

zamówiony u producenta lub jego przedstawiciela. W

przypadku wątpliwości, należy skontaktować się z

producentem lub jego przedstawicielem.

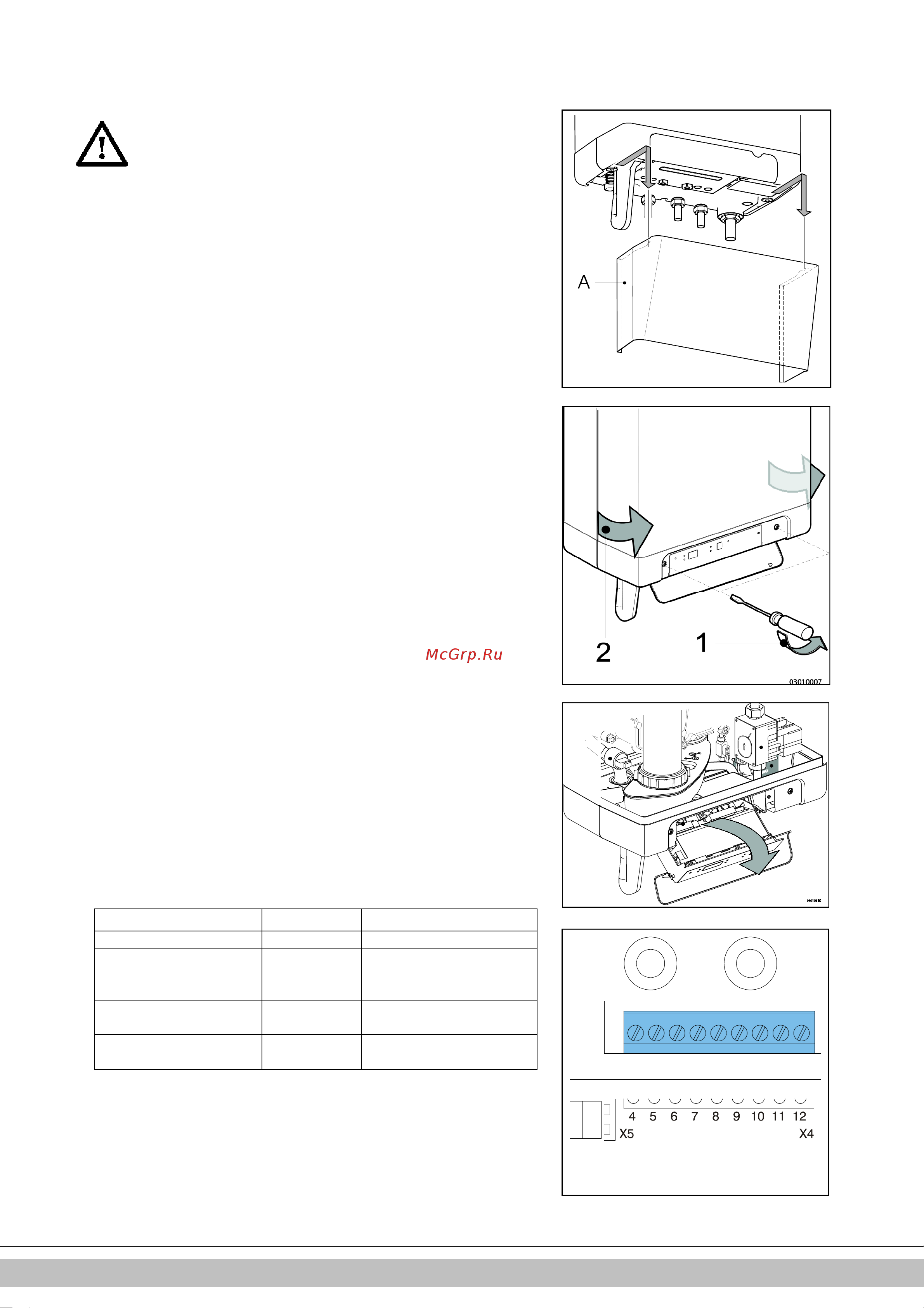

1. Przed pracami przy obwodzie elektrycznym, należy wyciągnąć wtyczkę z gniazdka.

2. Jeśli zastosowano nakładkę (A), należy ją zdjąć, pociągając do siebie.

3. Odkręć obie śruby (1) z tyłu wyświetlacza.

4. Przesuń dolną część panelu przedniego (2) w górę i zdejmij go.

5. Pociągnij do przodu regulator kotłowy. Regulator w tym czasie odchyli się w dół.

6. Zapoznaj się z pkt 0 w celu wykonania połączeń.

7. Po wykonaniu wymaganych połączeń, wsuń regulator kotłowy z powrotem do

jednostki przekaźnika i zamontuj nakładkę, jeśli jest stosowana.

8. Po wykonaniu wymaganych połączeń podłącz urządzenie do uziemionego

gniazdka.

5.3.1 Połączenia elektryczne

Regulacja temperatury Złącze X4 Komentarze

Termostat pokojowy wł./wył. 6 – 7 -

Termostat modulujący z

użyciem funkcji komfortu

c.w.

11 – 12

Zewnętrzny czujnik

temperatury

8 – 9 -

Termostat

przeciwzamrożeniowy

6 – 7 Równolegle za termostatem

pokojowym
