4 INSTALLATION

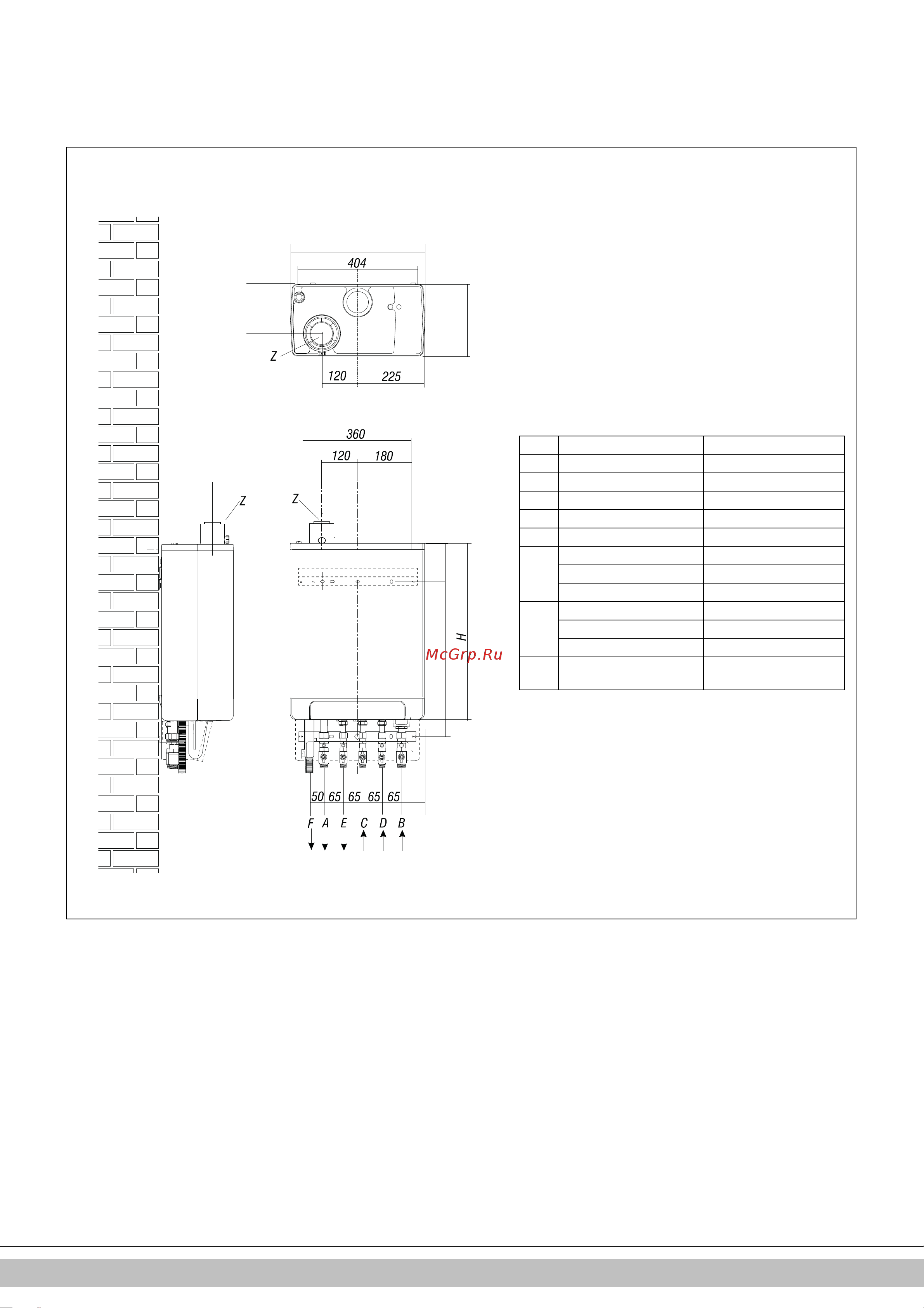

4.1 Abmessungen der Anlage
Gerät mit nach unten angeschlossenen Rohrleitungen:
Gerät + Wandmontageleiste
A =
Zulauf ZH
G ¾” (außen)
B =
Rücklauf ZH
G ¾” (außen)
C =
Gas
G ½” (innen)
D =
Kalt
wasser
R ½”
E =
Warmwasser
R ½”
F =
Kondensatauslass
Ø dn25 (flexibel)
h=
517 mm
EKOMBG
22
ABV1
577 mm
EKOMBG
28
ABV1
637 mm
EKOMBG
33
ABV1
H=
590 mm
EKOMBG
22
ABV1
650 mm
EKOMBG
28
ABV1
710
mm
EKOMBG
33
ABV1
Z =
Verbrennungsgasauslass/
Lufteinlass
Ø60/100 (konzentrisch)
020601002
161
161
450
240
77
135
h
77
