Daikin Europe NV
12

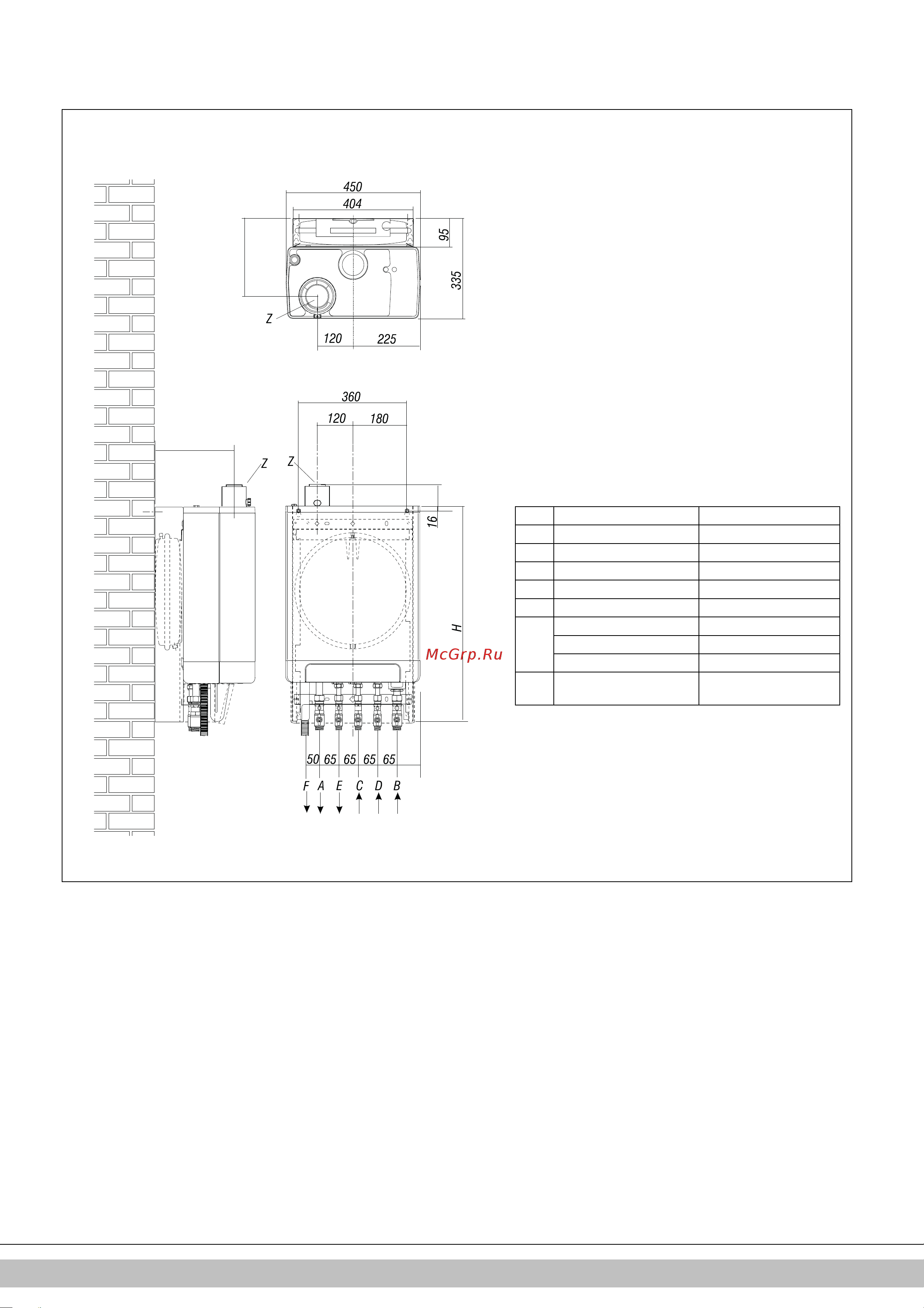

Gerät angeschlossen an B-Pack:
Gerät + B-Pack
A =
Zulauf ZH
G ¾” (außen)
B =
Rücklauf ZH
G ¾” (außen)
C =
Gas
G ½” (innen)
D =
Kalt
wasser
t
R ½”
E =
Warmwasser
R ½”
F =
Kondensatauslass
Ø dn25 (flexibel)
H=
770 mm
EKOMBG
22
ABV1
830 mm
EKOMBG
28
ABV1
890 mm
EKOMBG
33
ABV1
Z =
Verbrennungsgasauslass/
Lufteinlass
Ø60/100 (konzentrisch)
020601001
265
265
77
77
