Daikin Europe NV
29
5.10.4 Frei auf dem Markt verfügbare Abzugs-Materialien (C63).
Die Eigenschaften der Verbrennung bestimmen die Wahl des Abzugsmaterials.

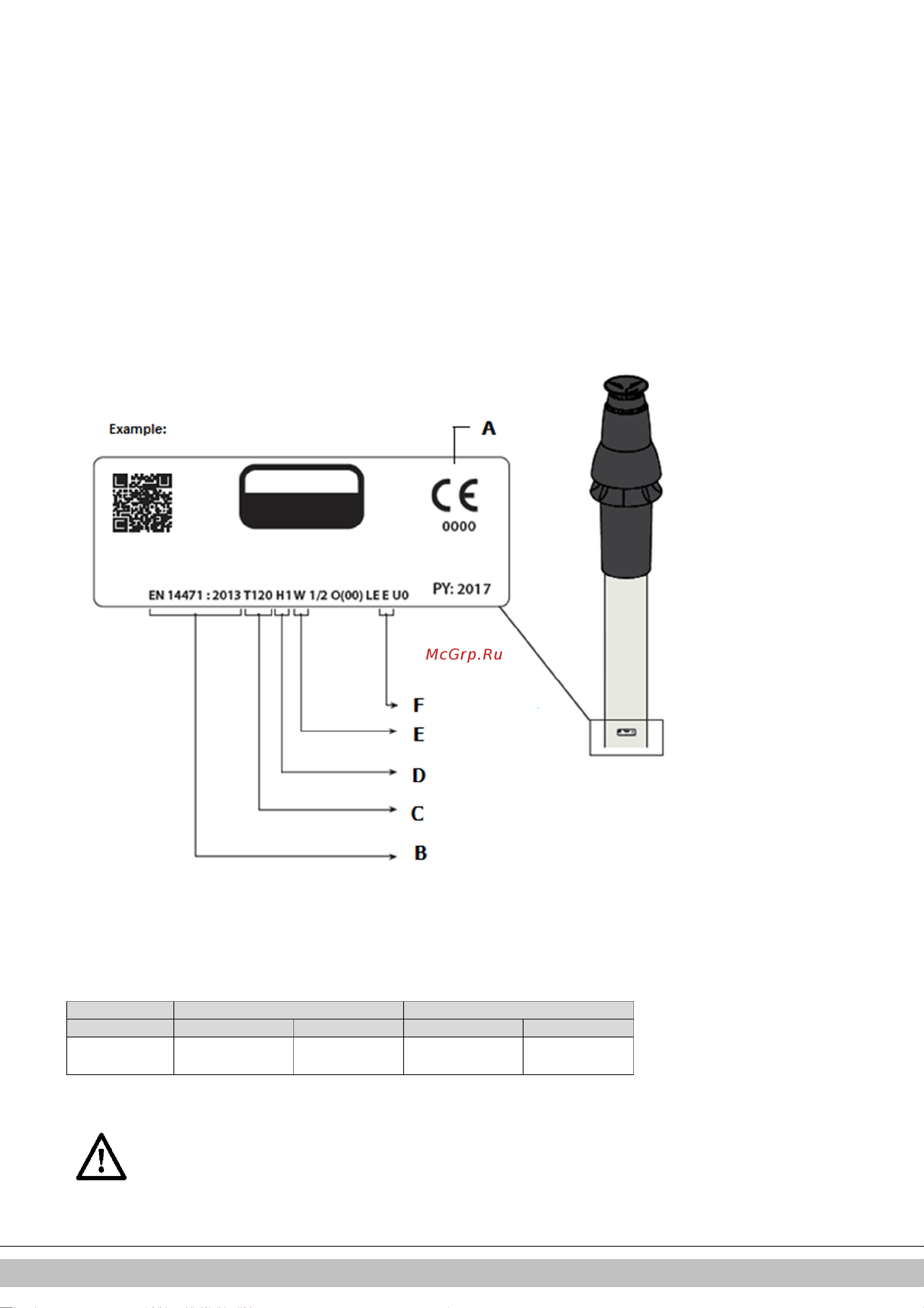

Die Normen EN 1443 und EN 1856-1 bieten die erforderlichen Informationen zur Auswahl des Abzugsmaterials mithilfe
eines Aufklebers einschließlich Identifikations-Zeichenfolge.
Die Identifikations-Zeichenfolge enthält die folgenden Informationen:
A CE-Kennzeichnung
B Zu beachtende Norm: Metall, EN 1856-2
Kunststoff, EN 14471
Die Identifikations-Zeichenfolge muss die folgenden Informationen enthalten
C Temperaturklasse : T120
D Druckklasse : Druck (P) oder Hochdruck (Hi)
E Widerstandsklasse : W (Nass)
F Widerstandsklasse bei Bränden : E
Maße C63 Abgasanlage (Außenmaße in mm)
Parallel Konzentrisch 80/125 Konzentrisch 60/100
Rauchabzugsrohr Lufteinlass Rauchabzugsrohr Lufteinlass
ø 80
+0,3
-
0,7
ø 80
+0,3
-
0,7
ø 125
+2
-
0
ø 60
+0,3
-
0,7
ø 100
+2
-
0
Abzugsmaterialen verschiedener Hersteller dürfen nicht
kombiniert werden!
