5.10.3 Lunghezze dei tubi ammesse in corrispondenza dei sistemi paralleli

del tubo di alimentazione aria e del tubo dei fumi

Lunghezze dei tubi ammesse in caso di applicazione da Ø80 mm (somma

totale del diametro del tubo di scarico dei fumi e del tubo di aspirazione aria).

C13 C33 C43 C53 C83

EKOMBG22ABV1 100 m 100 m 100 m 100 m 100 m

EKOMBG28ABV1 85 m 85 m 85 m 85 m 85 m

EKOMBG33ABV1 80 m 80 m 80 m 80 m 80 m

Lunghezze dei ricambi

Curva da 90° R/D=1 2 m

Curva da 45° R/D=1 1 m

Gomito da 90° R/D=0,5 4 m

Gomito da 45° R/D=0,5 2 m

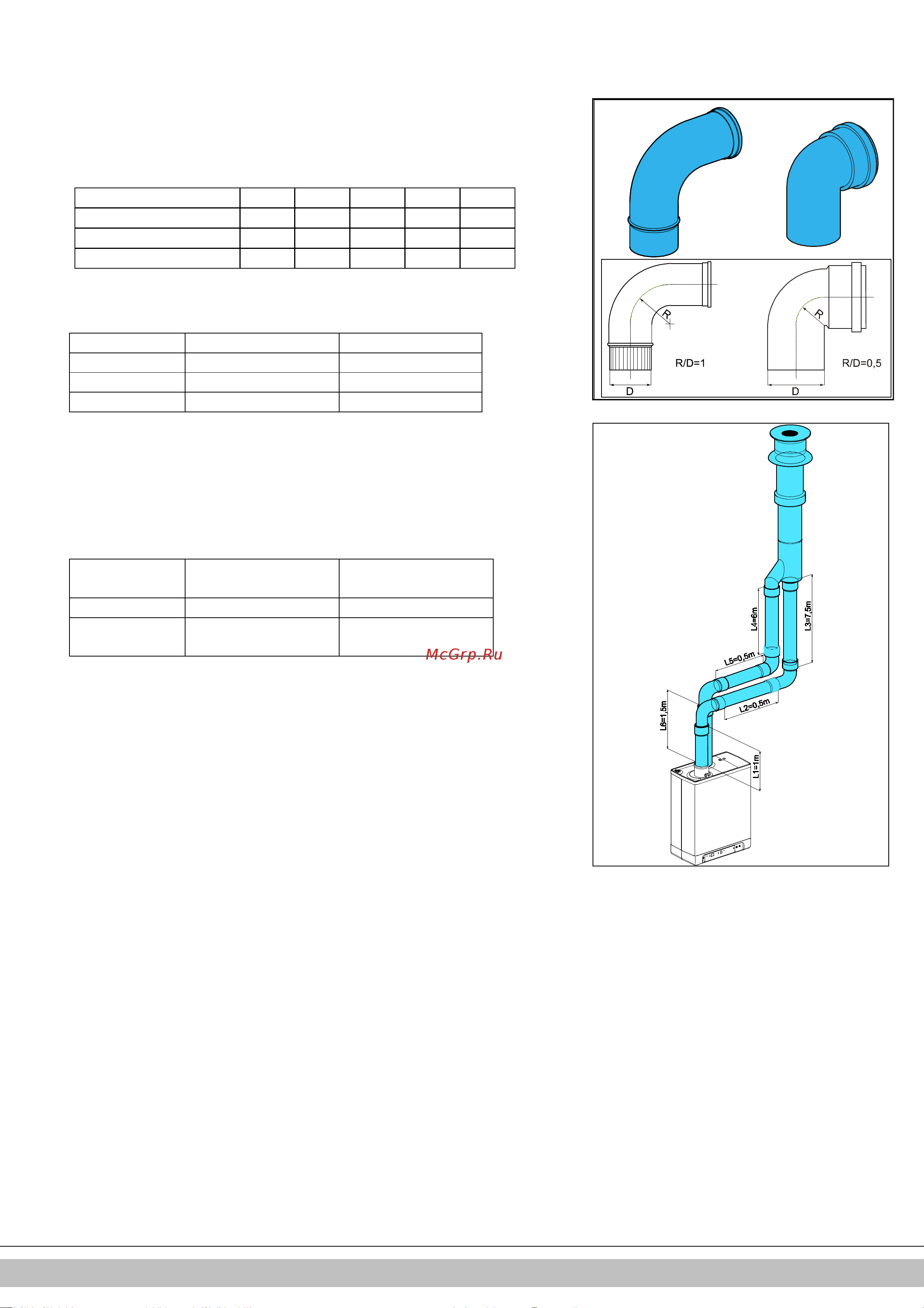

Esempio di calcolo

Tubo Lunghezze dei tubi Lunghezza totale dei

tubi

Uscita dei fumi L1+L2+L3+2x2 m 13 m

Alimentazione

dell'aria

L4+L5+L6+2x2 m 12 m

Note:

La lunghezza totale dei tubi è: la somma delle lunghezze dei tubi dritti + somma delle

lunghezze dei tubi di ricambio per curve/gomiti fino ad un totale di 25 metri. Se

questo valore è inferiore alla lunghezza del tubo massima ammessa, l'uscita dei fumi

soddisfa i requisiti per questo punto.
