Daikin Europe NV
13

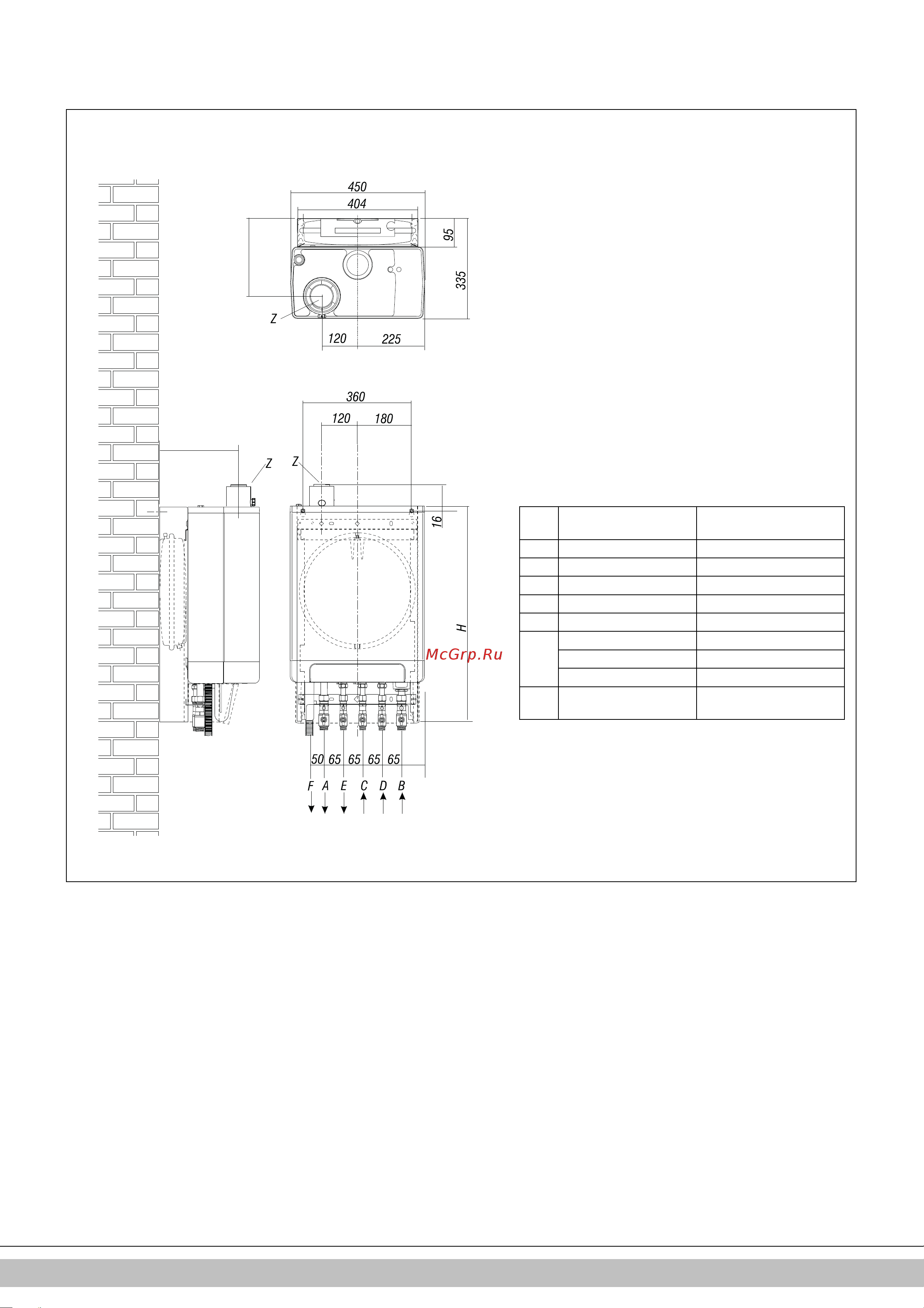

Unité connectée au pack B :
Unité + pack B
A=
Alimentation de
chauffage
G ¾” (ext)
B =
Retour de chauffage
G ¾” (ext)
C=
Gaz
G ½” (int)
D=
Eau de
robinet froide
R ½”
E=
Eau de robinet chaude
R ½”
F=
Sortie de condensation
Ø
dn25 (flexible)
H=
770
mm
EKOMBG
22
ABV1
830
mm
EKOMBG
28
ABV1
890
mm
EKOMBG
33
ABV1
Z =
Sortie de gaz de
combustion/entrée d'air
Ø
60/100 (concentrique)
020601001
265
265
77
77
