Daikin Europe NV
53

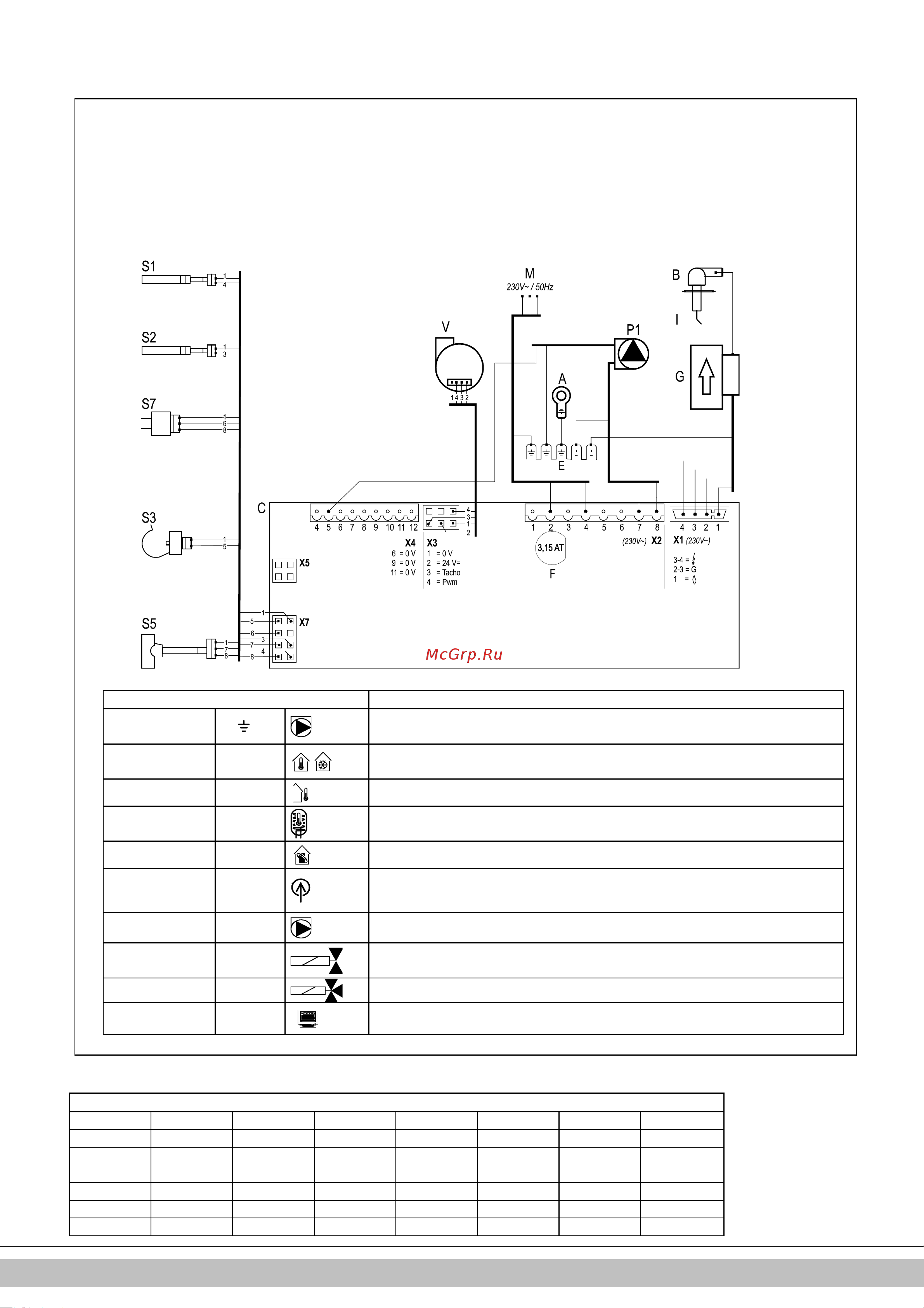

9.2 Diagrama eléctrico
A Ligação à terra do permutador de
calor
F
Fusível (3,15 AT) P1 Bomba de CH S5 Sensor de fluxo
B Tampa da vela
G
Válvula de gás +
unidade de ignição
S1 Sonda de
fornecimento
S7 Sonda da pressão da
água de CH
C Controlador da caldeira
I
Pino de
ignição/ionização
S2 Sonda de retorno V Ventoinha
E Bordas de ligação à terra do
controlador da caldeira
M
Tensão da rede
eléctrica
S3 Sonda de AQS
Ligação:
Conector X4
24 V=
5 -
Bomba de CH (5= sinal PWM (vermelho), E=terra)
6 - 7
Termóstato de activar/desactivar e/ou termóstato de congelamento
(24 Vcc ou ± 125 mA)
8 - 9
Sonda exterior (12 k Ohm / 25°C)
9 - 10
Sonda do depósito ou termóstato do depósito (se presente através da ligação 9 – 10,
remova)
11 - 12
Termóstato OpenTherm
Conector X2
230V
~
2 - 4
Cabo de ligação eléctrica (2=L (castanho), 4=N (azul), E=terra)
7 - 8
Bomba de CH (8=L (castanho), 7=N (azul), E=terra)
3 – 5 - 6
Válvula de regulação de grupo ou piso radiante. (3=L (castanho), 5=interruptor
(preto), 6=N (azul)) (EK3WV1AA).
3 – 5 - 6
Válvula de três vias (3=L (castanho), 5=interruptor (preto), 6=N (azul)) (EK3WV1AA).
Conector X5
Interface do computador
9.3 Resistências NTC
NTC 12k ohm
T [°C] R [ohm] T [°C] R [ohm] T [°C] R [ohm] T [°C] R [ohm]
-15 76020 15 18300 45 5522 75 1994
-10 58880 20 14770 50 4609 80 1707
-5 45950 25 12000 55 3863 85 1467
0 36130 30 9805 60 3253 90 1266
5 28600 35 8055 65 2752 95 1096
10 22800 40 6653 70 2337 100 952
