Daikin EKOMBG28ABV1 [93/424] Wechsel zu einem anderen gastyp
![Daikin EKOMBG28ABV1 [93/424] Wechsel zu einem anderen gastyp](/views2/1796816/page93/bg5d.png)
Daikin Europe NV
42
7.6 Wechsel zu einem anderen Gastyp
VORSICHT
Arbeiten an gasführenden Teilen dürfen nur von einem
qualifizierten Monteur durchgeführt werden.
Wenn ein Gerät an einen anderen als den vom Hersteller eingestellten Gastyp angeschlossen wird,
muss der Gasdosierring ersetzt werden. Konvertierungssätze für andere Gastypen können bestellt
werden.

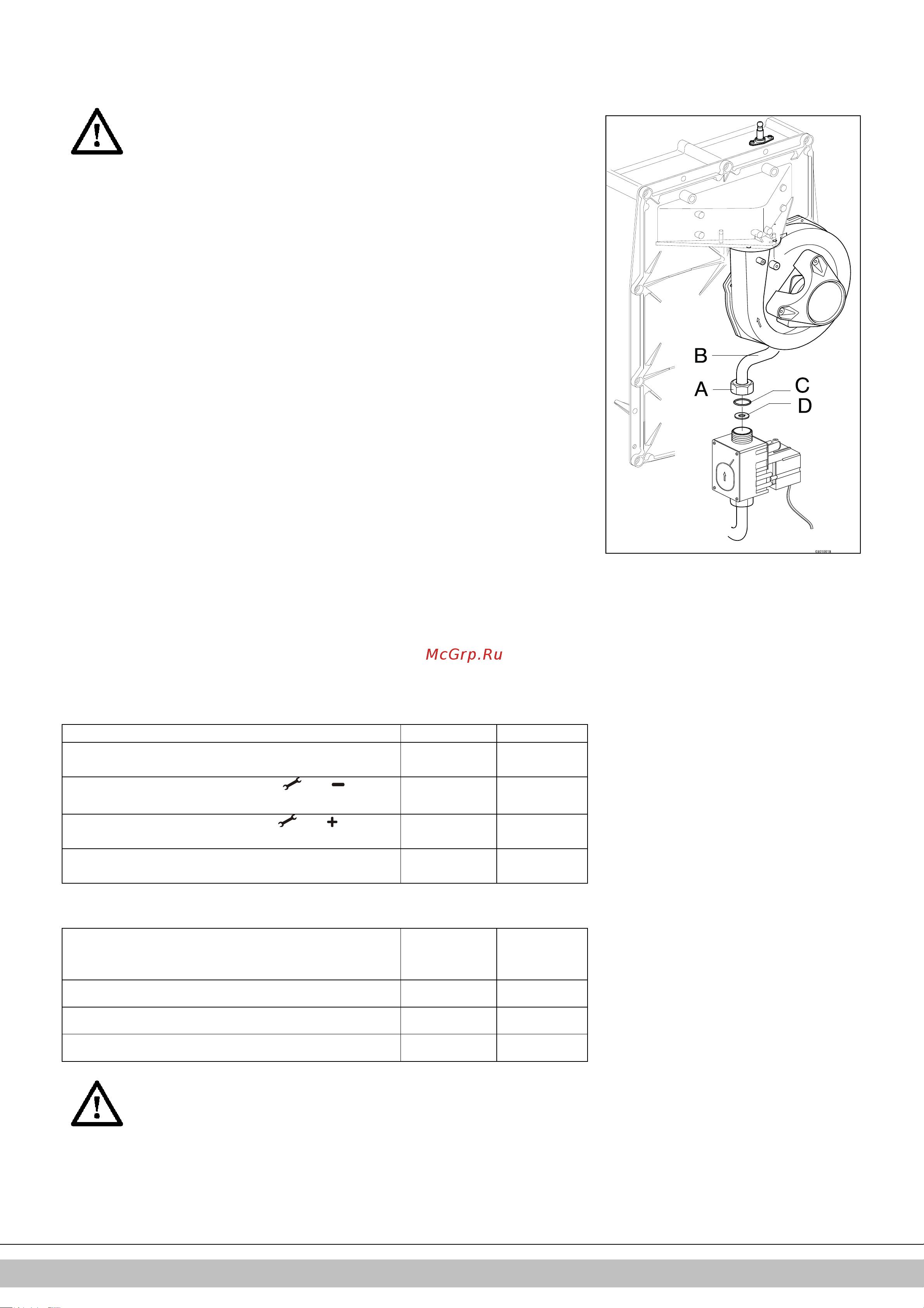

Wechseln des Dosierrings
1. Schalten Sie den Kessel ab und ziehen Sie den Netzstecker von der Steckdose.
2. Schließen Sie das Gasventil.
3. Entfernen Sie die Frontabdeckung vom Gerät.
4. Lösen Sie die Verbindungsmuffe (A) über dem Gasblock und drehen Sie den Gasmischrohr
(B) nach hinten.
5. Ersetzen Sie den O-Ring (C) und den Gasdosierring (D) durch die Ringe des
Konvertierungssatzes.
6. Bauen Sie das Gerät in umgekehrter Reihenfolge wieder zusammen.
7. Öffnen Sie das Gasventil.
8. Überprüfen Sie, dass die Gasanschlüsse vor dem Gasblock dicht sind.
9. Stecken Sie den Netzstecker in die Steckdose und schalten Sie den Kessel ein.
10. Überprüfen Sie, dass die Gasanschlüsse nach dem Gasblock dicht sind (im Betrieb).
11. Überprüfen Sie jetzt die Einstellung des Gas/Luft-Verhältnisses (siehe Abschnitt 7.7).
12. Bringen Sie einen Aufkleber des konfigurierten Gastyps auf dem vorhandenen Aufkleber auf
dem Gasblock an.
13. Bringen Sie einen Aufkleber des konfigurierten Gastyps auf dem Typschild an.
14. Bringen Sie die Frontabdeckung wieder am Gerät an.
7.7 Gas/Luft-Regelung
Die Gas/Luft-Regelung wurde werkseitig eingestellt und erfordert im Allgemeinen keine Anpassung.
Die Einstellung kann geprüft werden, indem Sie den CO
2
-Prozentwert in den Verbrennungsgasen
oder den Versatz messen.
Bei einer Änderung an der Installation wie etwa dem Austausch des Gasblocks oder dem Wechsel
zu einem anderen Gastyp muss die Regelung überprüft und gemäß der folgenden Tabellen
eingestellt werden.
VORSICHT
Die CO
2
-Prüfung muss mit offener Abdeckung durchgeführt
werden. Wenn die Abdeckung geschlossen ist, kann der CO
2
-
Prozentsatz höher als die in der Tabelle angegebenen Werte
liegen.
Gastyp Erdgas Propangas
Gaskategorie 2E/H G20
3P / G31
CO
2
% in der Einstellung "Kleinlast" (L) ( und )
Mit offener Abdeckung
Siehe
Abschnitt 7.8
Siehe
Abschnitt 7.8
CO
2
% in der Einstellung "Volllast" (H) ( und 2x)
Mit offener Abdeckung
Siehe
Abschnitt 7.8
Siehe
Abschnitt 7.8
Gaszufuhrdruck (mbar)
20 mbar
30/37/50
mbar
Gasdosierring
(nur gültig in Kombination mit einem Lüfter mit
integriertem Tunnel Venturi (siehe Zeichnung)
Erdgas Propangas
EKOMBG22ABV1 505 410
EKOMBG28ABV1 600 480
EKOMBG33ABV1 655 525
