Daikin Europe NVs GmbH
33

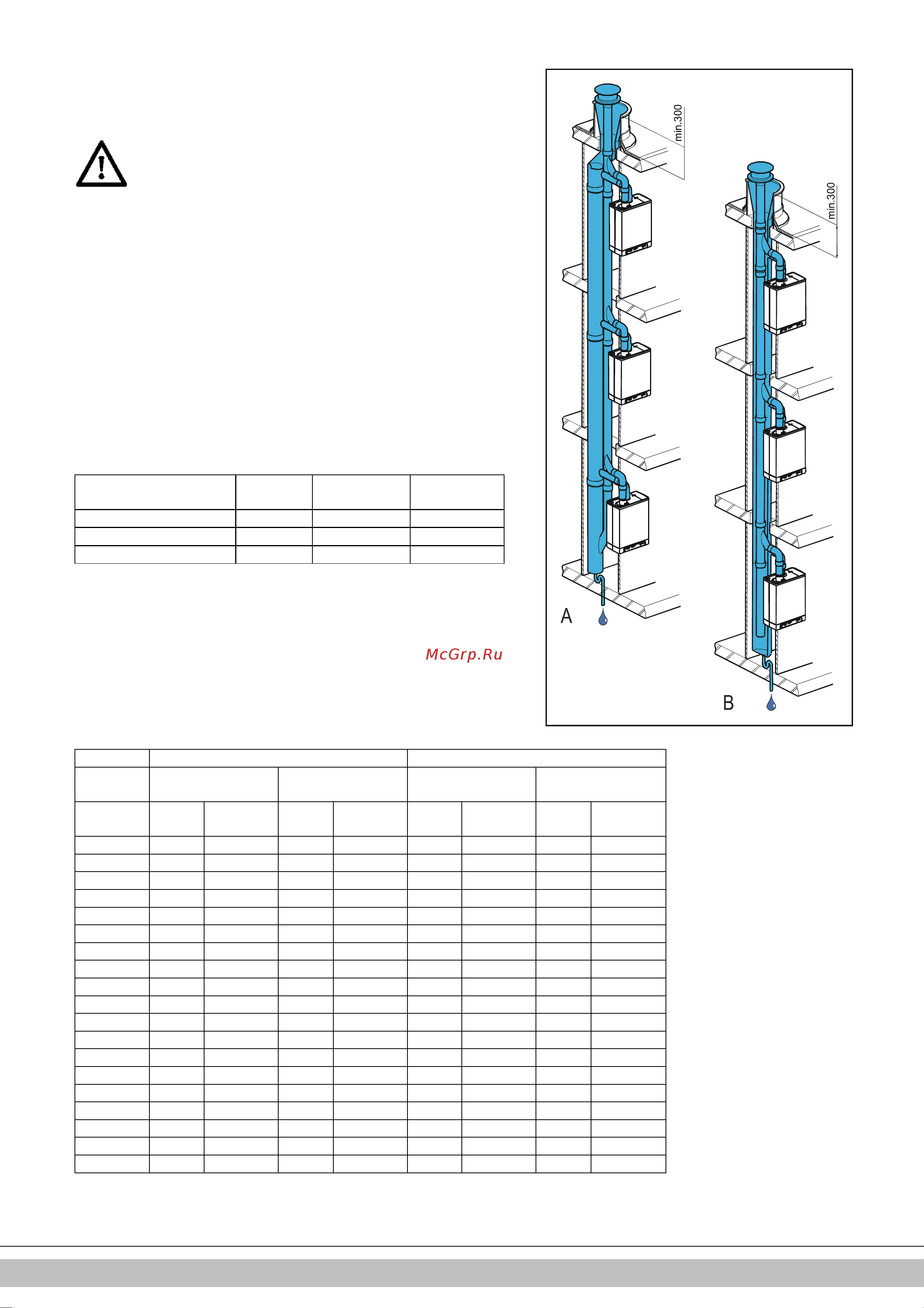

5.10.7 Połączona instalacji wylotu spalin / wlotu powietrza
Typ urządzenia: C43
Wspólny dostęp powietrza oraz wspólny wylot spalin może być przeprowadzony
koncentrycznie lub oddzielnie.
Dopuszczalna długość przewodu
Równoległe: dostęp powietrza i wylot spalin łącznie, bez długości przewodu
przepustowego kombi.
Koncentryczne: całkowita długość przewodu, bez długości przewodu przepustowego
kombi.
Równoległe
Koncentryczne
60/100
Koncentryczne
80/125
EKOMBG22ABV1 100 m 10 m 29 m
EKOMBG28ABV1 85 m 10 m 29 m
EKOMBG33ABV1 80 m 10 m 29 m
Minimalne średnice wspólnych dostępów powietrza oraz systemu przewodów
spalinowych oparte o kontynuację formularza 2001-02 wymogów
inspekcyjnych nr 138 instytutu Gastec.
EKOMBG22ABV1 I EKOMBG28ABV1 EKOMBG33ABV1
Liczba
jednostek Koncentryczne Równoległe Koncentryczne Równoległe
Wylot
spalin
Wlot
powietrza
Wylot
spalin
Wlot
powietrza
Wylot
spalin
Wlot
powietrza
Wylot
spalin
Wlot
powietrza
2 135 253 135 214 155 291 155 246
3 157 295 157 249 166 311 166 263
4 166 311 166 263 176 330 176 279
5 175 328 175 278 186 349 186 295
6 184 345 184 292 196 367 196 311
7 193 362 193 306 206 386 206 326
8 201 376 201 318 216 404 216 342
9 210 393 210 332 226 423 226 358
10 219 410 219 347 236 442 236 374
11 228 427 228 361 247 463 247 391
12 237 444 237 375 257 482 257 407
13 246 461 246 389 267 500 267 423
14 255 478 255 404 277 519 277 439
15 264 494 264 418 287 538 287 454
16 272 509 272 431 297 556 297 470
17 281 526 281 445 307 575 307 486
18 290 543 290 459 317 594 317 502
19 299 560 299 473 328 614 328 519
20 308 577 308 488 338 633 338 535
WAŻNE
• Wylot dachowy w postaci kombinacji systemu dostępu
powietrza i wylotu spalin jest dozwolony.
•
Dla wspólnego okapu wylotu spalin i okapu dostępu powietrza
wymagane jest oświadczenie o braku uwag lub certyfikat z
instytutu Gastec Gas.
• Przejście otworu sterow
anego ciśnieniowo na dnie wspólnego
dostępu powietrza oraz systemu wylotu spalin jest równe 0,44
razy powierzchnia wylotu spalin.
