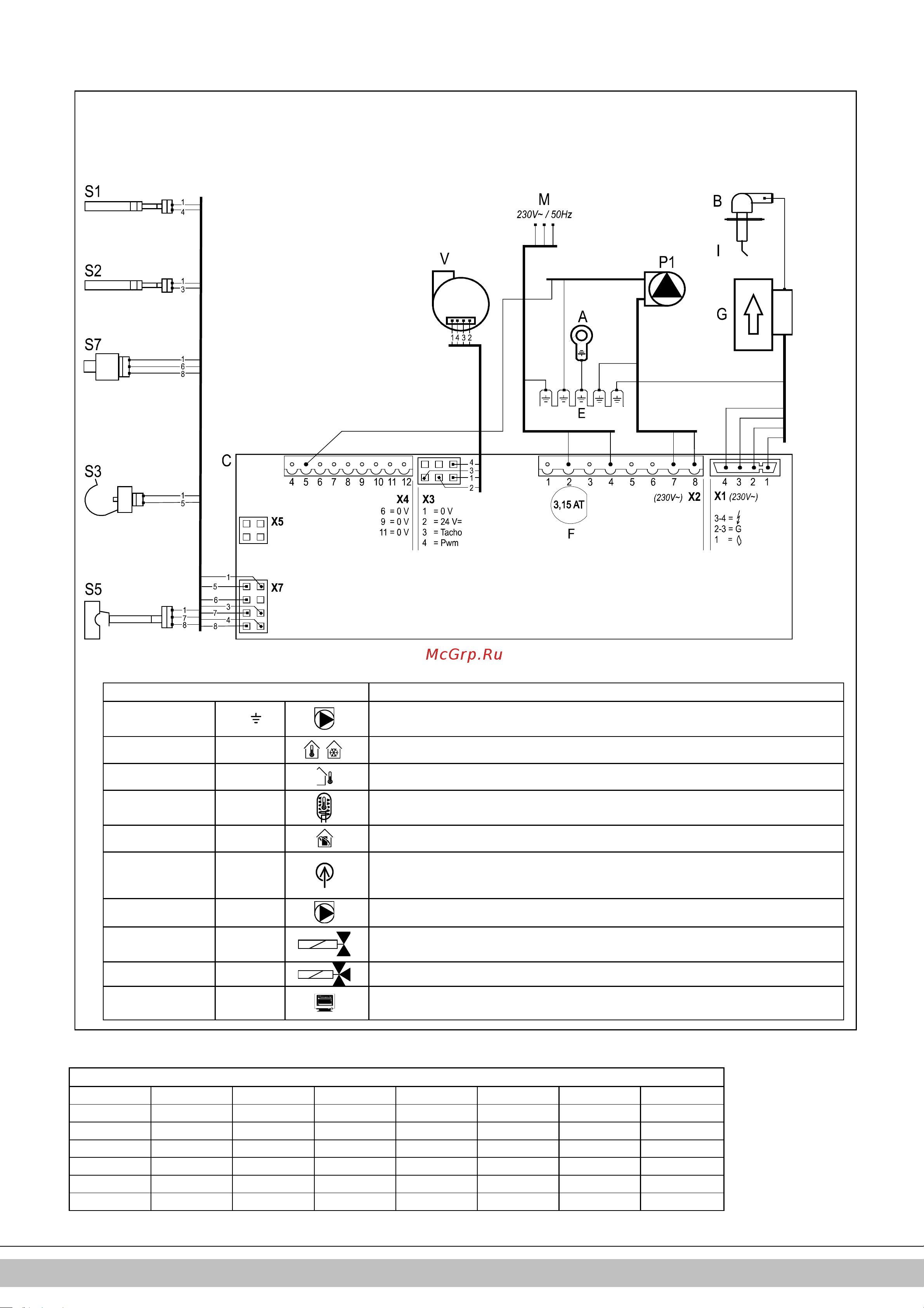

11.2 Elektrisch schema
A Aardaansluiting warmtewisselaar F
Zekering (3,15 AT)
P1
CV-pomp
S5
Stromingssensor
B
Bougiekap
G
Gasklep + ontsteekunit
S1
Aanvoersensor
S7
CV-waterdruksensor
C
Branderautomaat
I
Ontsteek-/ionisatiepen
S2
Retoursensor
V
Ventilator
E
Aardlippen branderautomaat
M
Netspanning
S3
WW-sensor
Aansluiten:
Connector X4
24V=
5 -
CV-pomp. (5= PWM signaal (rood), E=aarde)
6 - 7
Aan/uit kamerthermostaat en/of vorstthermostaat (24Vdc of ± 125mA)
8 - 9
Buitenvoeler (12k ohm / 25°C)
9 - 10
Tanksensor of tank hermostaat (indien doorverbinding 9 – 10 aanwezig dan deze
verwijderen)
11 - 12
OpenTherm thermostaat
Connector X2
230V
~
2 - 4
Netsnoer (2=L (bruin), 4=N (blauw), E=aarde)
7 - 8
CV-pomp (8=L (bruin), 7=N (blauw), E=aarde)
3 – 5 - 6
Afsluiter vloerverwarming of groepenregeling. (3=L (bruin), 5=schakel (zwart), 6=N
(blauw)) (EK3WV1AA)
3 – 5 - 6
Driewegklep (3=L (bruin), 5=schakel (zwart), 6=N (blauw)) (EK3WV1AA)
Connector X5
Computer interface
11.3 NTC weerstanden
NTC 12kOhm
T [°C] R [ohm] T [°C] R [ohm] T [°C] R [ohm] T [°C] R [ohm]
-15 76020 15 18300 45 5522 75 1994
-10 58880 20 14770 50 4609 80 1707
-5 45950 25 12000 55 3863 85 1467
0 36130 30 9805 60 3253 90 1266
5 28600 35 8055 65 2752 95 1096
10 22800 40 6653 70 2337 100 952
