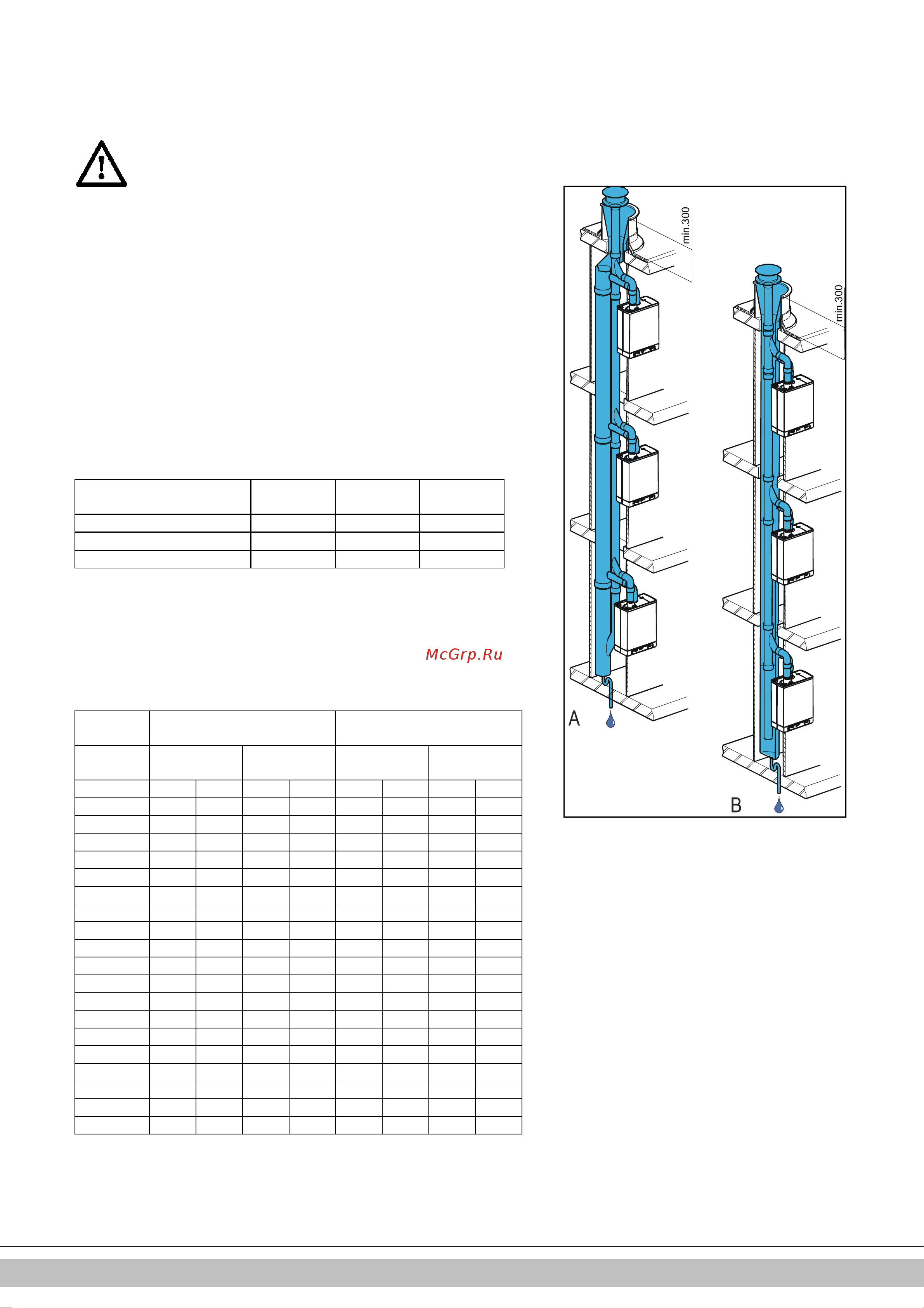

Daikin EKOMBG28ABV1 [191/424] Dakuitmonding clv systeem
![Daikin EKOMBG28ABV1 [191/424] Dakuitmonding clv systeem](/views2/1796816/page191/bgbf.png)
Daikin Europe NV
33
6.2.2 Dakuitmonding CLV-systeem
Toestelcategorie : C43
De gemeenschappelijke luchttoevoer en de gemeenschappelijke afvoer van de
verbrandingsgassen mogen concentrisch of afzonderlijk uitgevoerd worden.
Toegestane leidinglengte
Voor parallel : Luchttoevoer- en verbrandingsgasafvoerleiding samen, exclusief de
lengte van de combidoorvoer.
Voor concentrisch : Totale leidinglengte , exclusief de lengte van de combidoorvoer.
Parallel Concentrisch
60/100
Concentrisch
80/125
EKOMBG22ABV1 100 m 10 m 29 m
EKOMBG28ABV1 85 m 10 m 29 m
EKOMBG33ABV1 80 m 10 m 29 m
De minimale diameters van het gemeenschappelijk luchttoevoer- en
rookgasafvoersysteem gebaseerd op het aanvullingsblad 2001-02 keuringseisen
nr. 138 van Gastec.
EKOMBG22ABV1 EN
EKOMBG28ABV1
EKOMBG33ABV1
Aantal
toestellen Concentrisch Parallel Concentrisch Parallel
RGA LTV RGA LTV RGA LTV RGA LTV
2 135 253 135 214 155 291 155 246
3 157 295 157 249 166 311 166 263
4 166 311 166 263 176 330 176 279
5 175 328 175 278 186 349 186 295
6 184 345 184 292 196 367 196 311
7 193 362 193 306 206 386 206 326
8 201 376 201 318 216 404 216 342
9 210 393 210 332 226 423 226 358
10 219 410 219 347 236 442 236 374
11 228 427 228 361 247 463 247 391
12 237 444 237 375 257 482 257 407
13 246 461 246 389 267 500 267 423
14 255 478 255 404 277 519 277 439
15 264 494 264 418 287 538 287 454
16 272 509 272 431 297 556 297 470
17 281 526 281 445 307 575 307 486
18 290 543 290 459 317 594 317 502
19 299 560 299 473 328 614 328 519
20 308 577 308 488 338 633 338 535
RGA = Rookgasafvoer, LTV = Luchttoevoer
BELANGRIJK
•
Een dakuitmonding door een Combinatie Luchttoevoer-
Verbrandingsgasafvoersysteem (CLV-systeem) is toegestaan.
•
Voor de gemeenschappelijke verbrandingsgas-afvoerkap en
luchttoevoerkap is een verklaring van geen bezwaar of een
Gaskeur van het Gastec-Gasinstituut nodig.
•
De doortocht van de drukvereffeningsopening aan de onderzijde
van het gemeenschappelijk luchttoevoer- en rookgasafvoer-
systeem is gelijk aan 0.44 * het rookgasafvoer- oppervlak.
