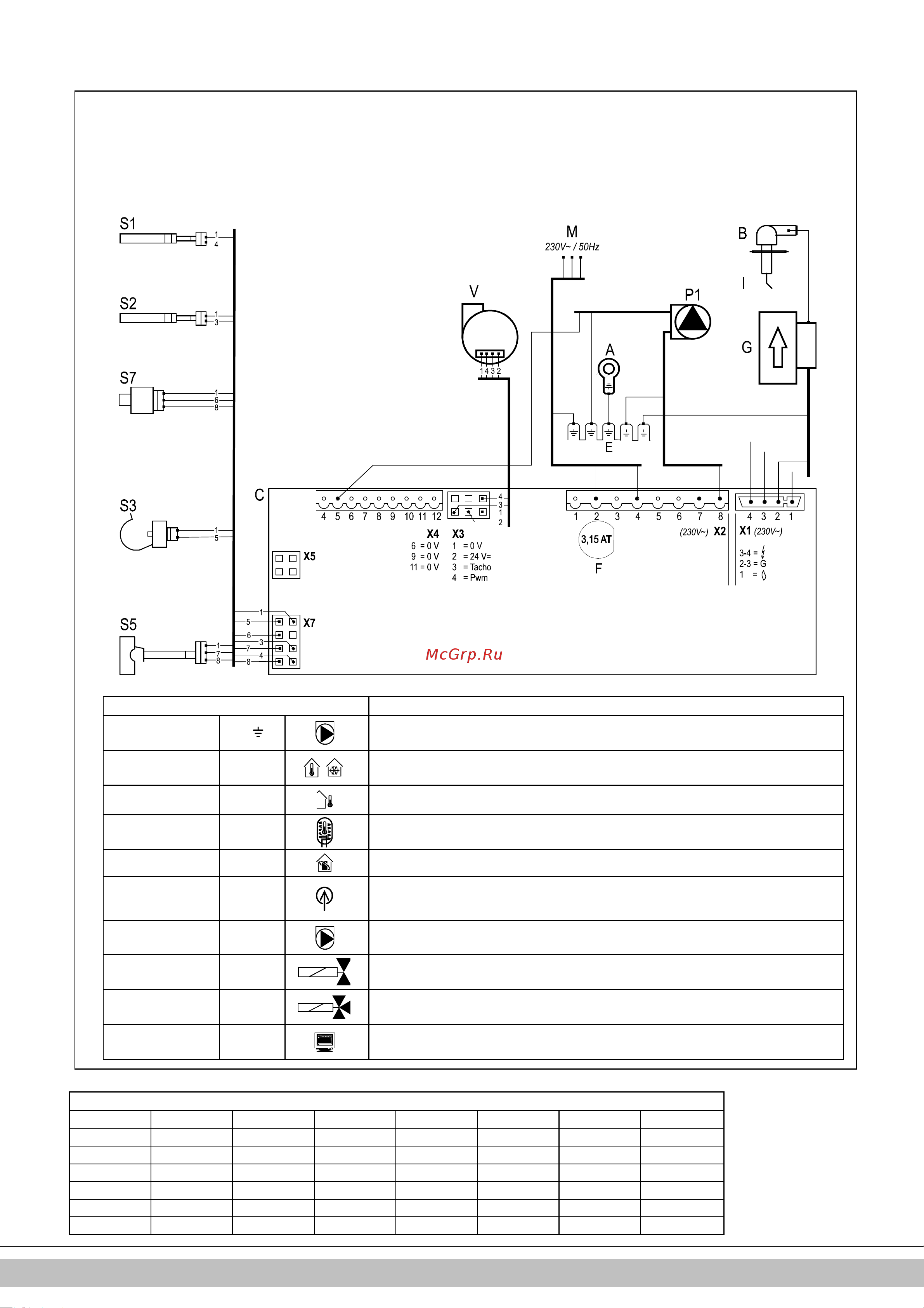

10.2 Schemat elektryczny
A
Połączenie uziemiające
wymiennika ciepła
F
Bezpiecznik (3,15 AT)
P1
Pompa obiegowa c.o.
S5
Czujnik przepływu
B
Pokrywa iskrownika
G
Zawór gazowy +
jednostka zapłonu
S1
Czujnik zasilania
S7
Czujnik ciśnienia wody
obiegu grzewczego (c.o.)
C Kontroler bojlera
I
Elektroda zapłonowa/ io
S2
Czujnik temp. powrotu
V
Wentylator
E
Krawędzie uziemiające regulatora
kotłowego
M
Napięcie zasilania
S3
Czujnik CWU
Podłączanie:
Listwa X4
24V=
5 -
Pompa obiegowa c.o. (5 = sygnał PWM (czerwony), E= uziemienie)
6 - 7
Termostat pokojowy typu wł./wył. i/lub termostat przeciwzamrożeniowy
(24 VDC lub ± 125 mA)
8 - 9
Czujnik zewnętrzny (12 k Ohm / 25°C)
9 - 10
Czujnik zbiornika lub termostat zbiornika (usunąć, jeśli jest obecny w ramach
połączenia 9 – 10)
11 - 12
Termostat OpenTherm
Listwa X2
230 V
~
2 - 4
Kabel zasilający (2= L (brązowy), 4= N (niebieski), E= uziemienie)
7 - 8
Pompa obiegowa c.o. (8= L (brązowy), 7= N (niebieski), E= uziemienie)
3 - 5 - 6
Zawór to regulacji grupowej lub ogrzewania podłogowego (3= L (brązowy),
5= wyłącznik (czarny), 6= N (niebieski)) (EK3WV1AA).
3 - 5 - 6
Zawór trójdrogowy (3= L (brązowy), 5= wyłącznik (czarny), 6= N (niebieski))
(EK3WV1AA).
Złącze X5
Interfejs komputerowy
NTC 12k ohm
T [°C] R [ohm] T [°C] R [ohm] T [°C] R [ohm] T [°C] R [ohm]
-15 76020 15 18300 45 5522 75 1994
-10 58880 20 14770 50 4609 80 1707
-5 45950 25 12000 55 3863 85 1467
0 36130 30 9805 60 3253 90 1266
5 28600 35 8055 65 2752 95 1096
10 22800 40 6653 70 2337 100 952
