Daikin Europe NV

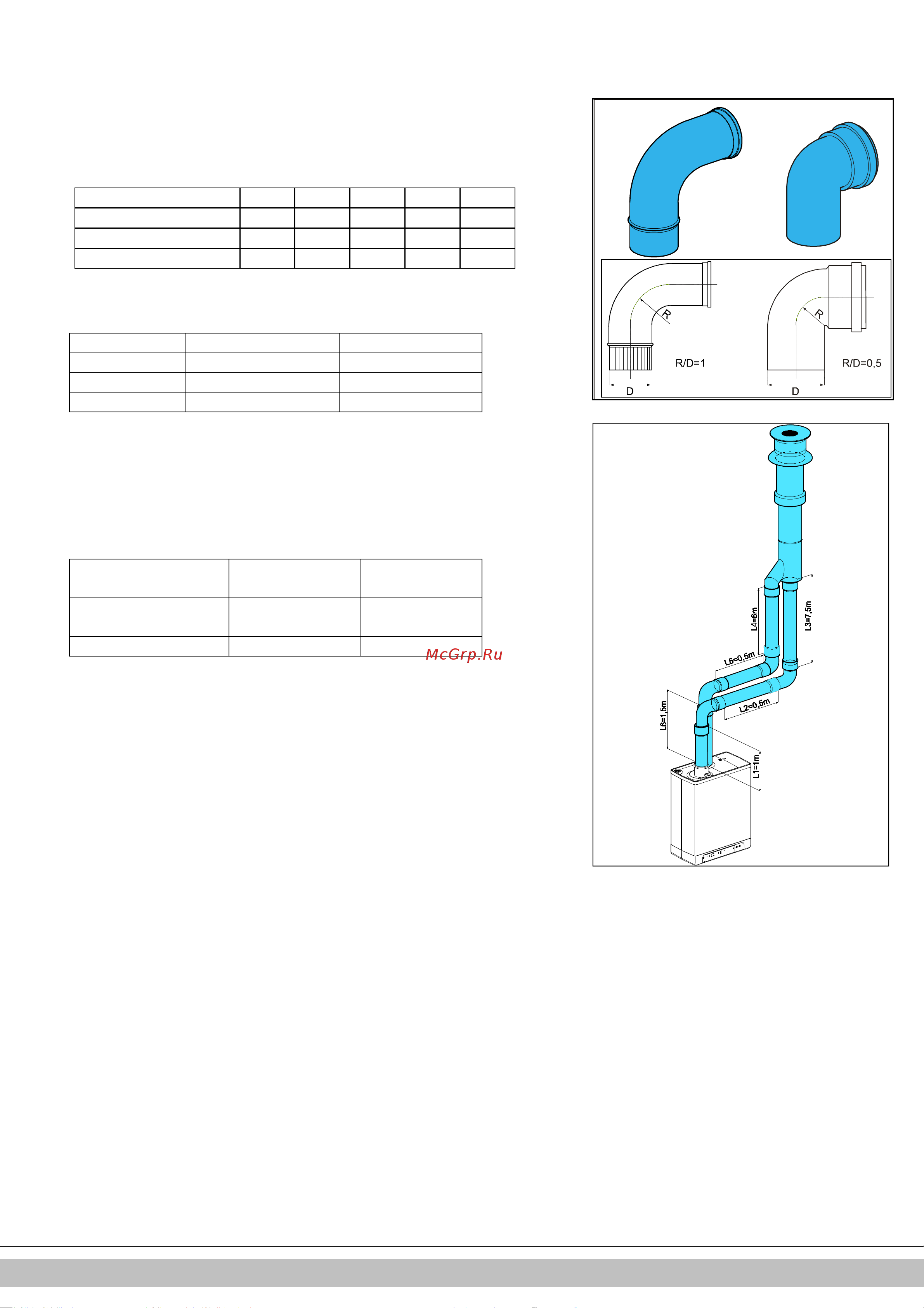

5.10.3 Longueurs de tuyaux autorisées dans les systèmes de tuyauterie

d'alimentation en air et de conduit de fumée parallèles

Longueurs de tuyaux autorisées lors de l'application d'un raccordement de

Ø80 mm (total du tuyau de conduit de fumée et du tuyau d'entrée d'air).

C13 C33 C43 C53 C83

EKOMBG22ABV1 100 m 100 m 100 m 100 m 100 m

EKOMBG28ABV1 85 m 85 m 85 m 85 m 85 m

EKOMBG33ABV1 80 m 80 m 80 m 80 m 80 m

Longueurs des tuyaux de rechange

Pli à 90° R/D=1 2 m

Pli à 45° R/D=1 1 m

Coude de 90° R/D=0,5 4 m

Coude de 45° R/D=0,5 2 m

Exemple de calcul

Tuyau Longueurs de

tuyaux

Longueur de

tuyau totale

Sortie de gaz de

combustion

L1+L2+L3+2×2 m 13 m

Alimentation en air L4+L5+L6+2×2 m 12 m

Remarque:

La longueur totale des tuyaux correspond à la somme des longueurs des tuyaux

droits + la somme des longueurs des tuyaux de rechange des coudes, ce qui

équivaut à un total de 25 mètres. Si cette valeur est inférieure à la longueur de tuyau

maximale autorisée, la sortie de gaz de combustion répond aux exigences en la

matière.
