1. Клапан выпуска воздуха
Через клапан выпуска воздуха автоматически удаляется
воздух, оставшийся в контуре циркуляции воды.
2. Датчики температуры (термисторы)
Датчики температуры отслеживают температуру воды и
хладагента в различных точках контура.
3. Распределительная коробка
В распределительной коробке находятся основные элек-
тронные и электрические детали внутреннего агрегата.
4. Теплообменники
5. Соединение жидкого хладагента R410A
6. Соединение газообразного хладагента R410A
7. Запорные клапаны
Запорные клапаны на патрубках входа и выхода воды
позволяют изолировать контур циркуляции воды внутрен-
него агрегата от магистрального водопровода. Это
облегчает слив воды и очистку фильтров внутреннего
агрегата.
8. Соединение входа воды
9. Соединение выхода воды
10. Дренажный клапан
11. Фильтр для воды
Фильтр для воды удаляет из воды грязь, защищая насос от
повреждения, а теплообменник — от засоров. Фильтр для
воды необходимо периодически очищать. См. «Операции
технического обслуживания» на странице 40.
12. Расширительный бак (12 л)
13. Манометр
Манометр позволяет узнавать давление воды в контуре
циркуляции воды.
14. Насос
Насос обеспечивает циркуляцию воды в контуре
циркуляции воды.
15. Клапан сброса давления
Клапан сброса давления предотвращает избыточное
давление в контуре циркуляции воды, открываясь при
давлении 3 бар и выпуская некоторое количество воды.
16. Сервисные порты R134a
17. Компрессор
18. Накопитель
19. Трехходовой клапан (по отдельному заказу) (входит
в комплектацию резервуара EKHTS* для горячей воды
бытового потребления)
3-ходовой клапан с приводом от электродвигателя
направляет выходящую воду на использование для
обогрева помещения или на резервуар для горячей воды
для бытового потребления.
20. 4-ходовой клапан
21. Термовыключатель
22. Электронный расширительный клапан
23. Тройник (по отдельному заказу) (входит в комплектацию
резервуара EKHTS* для горячей воды бытового
потребления)

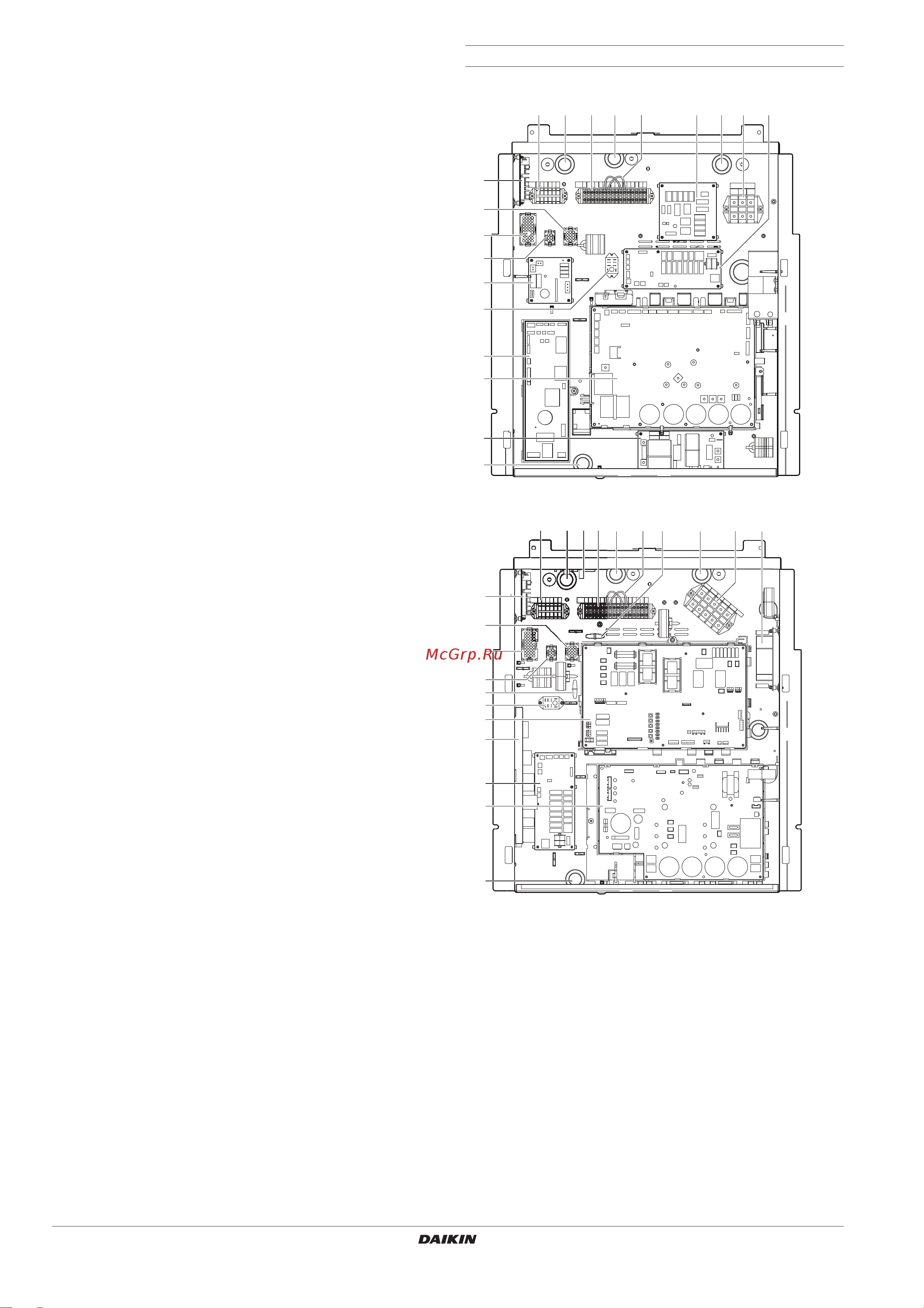

Основные элементы распределительной коробки
Агрегаты типа V1 (1-фазные)
Агрегаты типа Y1 (3-фазные)
1. Основная плата
Основная плата управляет работой агрегата.
2. Плата управления
3. Плата инвертора
4. Плата инверторного управления (только Y1)
5. Плата QA (только V1)
6. Плата фильтра
7. Плата цифровых входов/выходов (по дополнительному заказу)
8. Нагрузочная плата (по дополнительному заказу)
9. Клеммная колодка X1M
Основная клеммная колодка, которая позволяет легко
подключать проводку электропитания, прокладываемую
по месту установки.
10. Клеммная колодка X3M
Клеммная колодка для подключения слаботочной
электропроводки, прокладываемой по месту установки.
8
12
20
19
14
13
1
3
5
9
16171810 11
6
721 2
8
12
20
19
14
13
1
2
3
4
616171810 911
23
21 227
