Инструкция по монтажу
11
EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1
Внутренний агрегат для воздушно-водяной системы, работающей
в режиме теплового насоса
4PW60970-1F – 2012.06
■ Основание должно быть достаточно прочным, чтобы вы-
держать вес агрегата (или агрегата и поставляемого по
дополнительному заказу резервуара для горячей воды для
бытового потребления, наполненного водой, если
резервуар устанавливается на агрегат).
Пол должен быть ровным во избежание вибрации и шума, а
также достаточно устойчивым, особенно если поставляе-
мый по дополнительному заказу резервуар для горячей
воды для бытового потребления устанавливается на
агрегат.
■ Не размещайте предметы и оборудование на агрегате (его
верхней панели).
■ Не залезайте на агрегат, не сидите и не стойте на нем.
■ В случае утечки хладагента проследите за тем, чтобы были
приняты надлежащие меры предосторожности в соответст-
вии с местными и общегосударственными нормативами.
Размеры и пространство для обслуживания
Единица измерения: мм
Размеры агрегата, см. рисунок 4
Обязательная зона обслуживания, см. рисунок 2
Осмотр и выгрузка агрегата
■ Непосредственно после доставки необходимо тщательно
осмотреть агрегат и обо всех повреждениях незамедли-
тельно сообщить представителю компании-перевозчика.
■ Старайтесь доставить агрегат как можно ближе к месту
монтажа, не извлекая его из упаковки — это сведет
к минимуму вероятность механических повреждений при
транспортировке.
■ Распакуйте внутренний агрегат в соответствии с инструк-
циями, изложенными на листе с инструкциями по
распаковке.
■ Проверьте, все ли принадлежности прилагаются
к внутреннему агрегату (см. раздел «Принадлежности» на
странице 8).

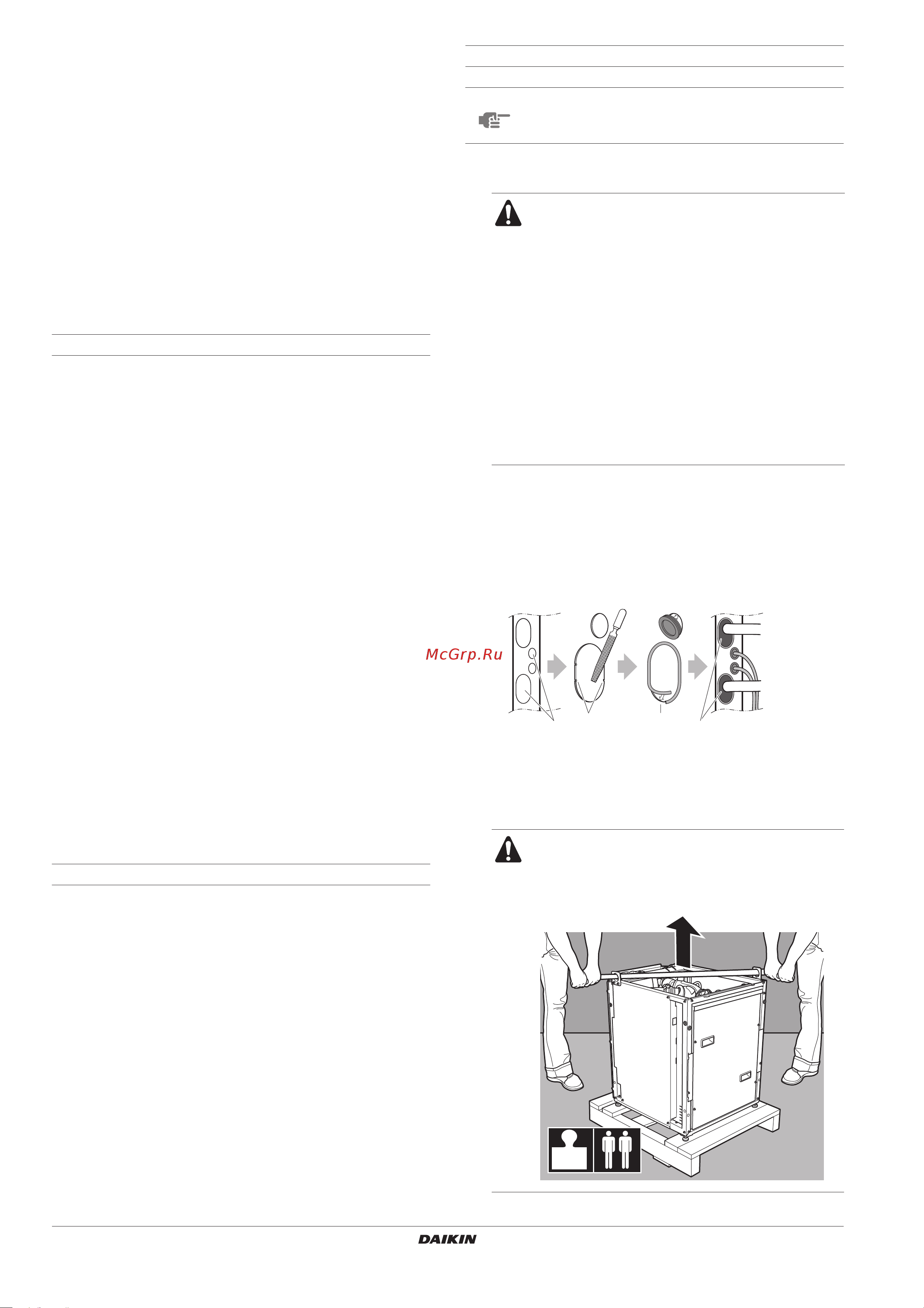

Монтаж внутреннего агрегата
■ Для подсоединения труб и электрических кабелей в задней
части агрегата предусмотрены выбивные отверстия.
■ Чтобы пробить выбивное отверстие, ударьте по нему
молотком.
■ Пропуская электропроводку или трубопроводы через
выбивные отверстия, удаляйте все заусенцы с краев
выбивных отверстий.
■ Во избежание повреждений установите втулки
(принадлежности) в выбивные отверстия.
■ Поместите агрегат на подходящее для установки место.
1 Соединение
трубопровода
газообразного
хладагента
8 Запорный клапан
9 Фильтр для воды
10 Соединение входа воды
2 Соединение
трубопровода жидкого
хладагента
11 Соединение выхода
воды
12 Выбивное отверстие
для слаботочной
электропроводки
3 Сервисный порт
4 Манометр
5 Клапан сброса
давления
13 Выбивное отверстие
для высоковольтной
электропроводки и
подачи электропитания
6 Дренажный клапан
в контуре циркуляции
воды 14 Выбивные отверстия
для трубопроводов
воды
7 Клапан выпуска
воздуха
15 Выравнивающая опора
A Пространство, необходимое для снятия распределительной
коробки
B Левая установка (вид сверху)
C Правая установка (вид сверху)
D Пространство, необходимое для монтажа электропроводки
(в правую сторону)
E Пространство, необходимое для монтажа контура
хладагента (в левую сторону)
ПРИМЕЧАНИЕ
Порядок монтажа наружного агрегата изложен
в инструкции по монтажу, прилагаемой к наруж-
ному агрегату.
■ Выбивные отверстия предусмотрены на
обеих сторонах агрегата. Обратите внимание
на то, что выбивать следует отверстия,
соответствующие месту установки.
■ Трубопроводы хладагента и трубопроводы
воды должны проходить через разные
выбивные отверстия.
■ Слаботочная электропроводка (LV) и
высоковольтная электропроводка с подачей
электропитания (HV+PS) обязательно
подводятся к агрегату по отдельности через
2 верхних выбивных отверстия,
расположенных с левой стороны агрегата (см.
рисунок 4).
■ НЕ пользуйтесь нижним левым выбивным
отверстием.
1 Выбивное отверстие 4 Шпатлевка или изоля-
ционный материал
(приобретается по
месту установки)
2 Заусенец
3 Втулка
Агрегат весит примерно 145 кг. Поднимают его,
по крайней мере, двое.
Для подъёма агрегата используйте пластины,
входящие в комплект его поставки.
12 3 4
145 kg
