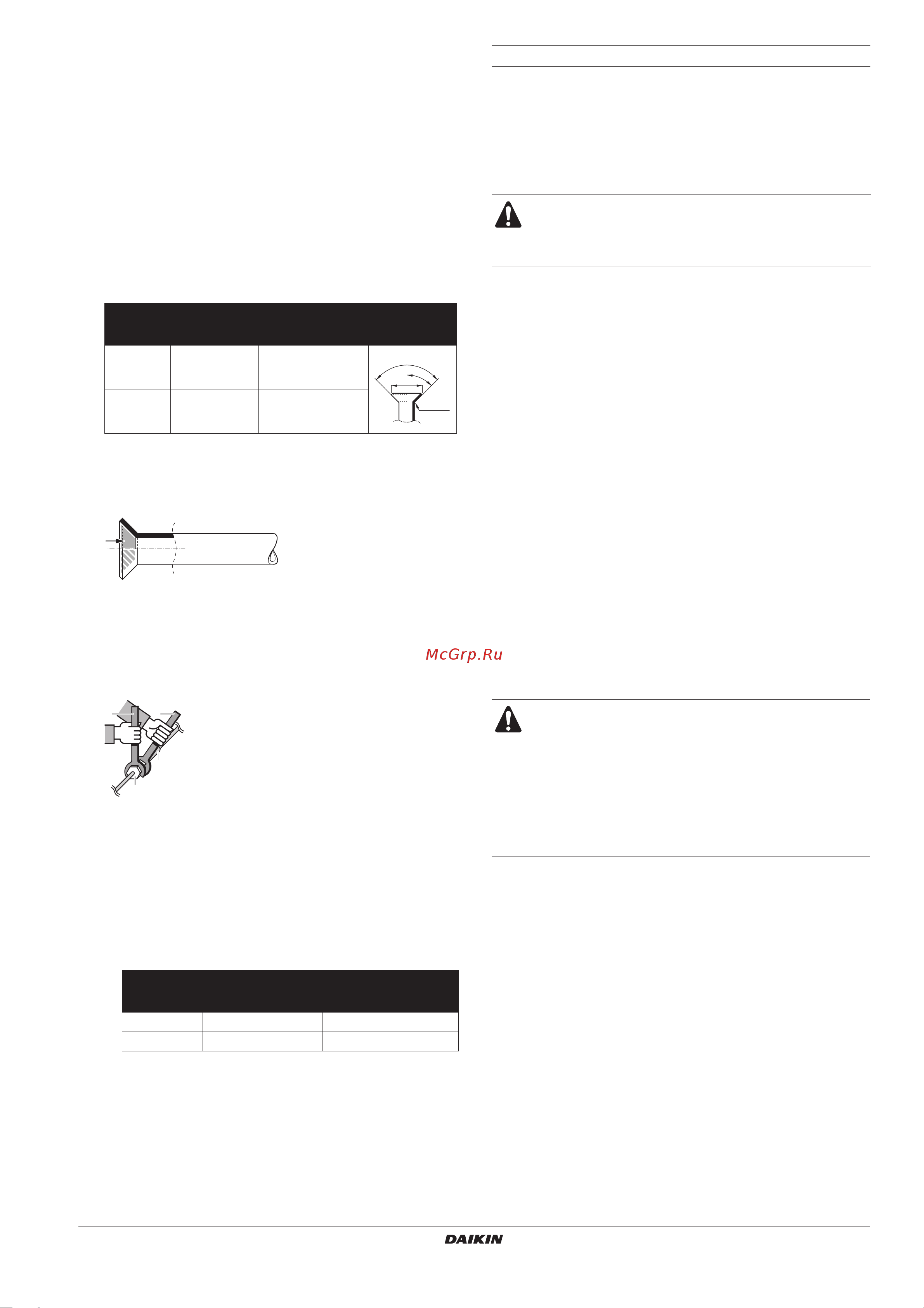

Daikin EKHBRD016ABY1 [17/56] Проверка контура циркуляции воды
![Daikin EKHBRD016ABY1 [17/56] Проверка контура циркуляции воды](/views2/1797009/page17/bg11.png)
EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1
Внутренний агрегат для воздушно-водяной системы, работающей
в режиме теплового насоса
4PW60970-1F – 2012.06
Инструкция по монтажу
14
Рекомендации по работе с соединениями
с накидными гайками
■ Раструбы не следует использовать повторно. Во избежание
утечек необходимо каждый раз изготавливать новые.
■ При резке и развальцовке труб следует применять
материалы и инструменты, совместимые с используемым
хладагентом.
■ Используйте только те закаленные накидные гайки,
которые входят в комплект поставки агрегата. Использо-
вание других накидных гаек может привести к утечке
хладагента.
■ В таблице приведены размеры развальцованной части труб
и значения моментов затяжки накидных гаек (если гайки
перетянуть, то можно повредить развальцованную часть
трубы).
■ На внутреннюю поверхность развальцованной части трубы
нанесите эфирное или полиэфирное масло. Приступая
к затяжке накидной гайки, наживите ее, сделав 3 - 4
оборота рукой.
■ Для ослабления накидной гайки всегда пользуйтесь двумя
гаечными ключами одновременно.
При соединении труб для затяжки накидных гаек всегда
используйте одновременно обычный гаечный и динамо-
метрический ключи во избежание повреждения гаек и
возникновения утечек.
Не рекомендуется – только в крайнем случае
Если вы окажетесь вынуждены подсоединять трубы без
динамометрического ключа, выполните монтаж описанным
ниже способом.
■ Затягивайте накидную гайку гаечным ключом до тех
пор, пока сопротивление усилию затяжки внезапно не
увеличится.
■ Из этого положения затяните накидную гайку, повернув
ее далее на указанный ниже угол.
Рекомендации по монтажу труб воды
Проверка контура циркуляции воды
Агрегаты оснащены патрубками входа и выхода воды для
подсоединения к контуру циркуляции воды. Прокладка этого
контура должна осуществляться квалифицированными специа-
листами и проводиться в соответствии с общеевропейскими и
национальными стандартами.
Прежде чем продолжить установку агрегата, убедитесь
в соблюдении следующих условий.
■ Максимальное значение давления воды составляет 4 бар.
■ Максимальная температура воды составляет 85°C.
■ Во всех нижних точках системы должны быть установлены
дренажные краны, позволяющие полностью сливать воду
из контура на время технического обслуживания.
Для слива воды из водяной системы внутреннего агрегата
предусмотрен сливной клапан.
■ Обязательно устройте надлежащий дренаж для клапана
сброса давления во избежание вхождения воды в контакт с
электрическими деталями.
■ Во всех верхних точках системы должны быть установлены
воздушные клапаны. Они должны быть легкодоступны для
сервисного обслуживания. Внутри внутреннего агрегата
имеется автоматический клапан выпуска воздуха. Про-
следите за тем, чтобы этот клапан не был затянут слишком
сильно, чтобы сохранялась возможность автоматического
выпуска воздуха из контура циркуляции воды.
■ Позаботьтесь о том, чтобы компоненты, установленные
в проложенные по месту трубопроводы, были способны
выдерживать давление и температуру воды.
■ Используйте только те материалы, которые совместимы
с водой, используемой в системе, а также с материалами,
используемыми во внутреннем агрегате.
Размеры
труб (мм)
Момент
затяжки (Н•м)
Размеры
развальцованного
торца трубы А (мм)
Форма
развальцовки
(мм)
Ø9,5 33-39 12,8-13,2
Ø15,9 63-75 19,4-19,7
Размеры
труб (мм)
Угол дальнейшей
затяжки (градусы)
Рекомендуемая длина
рычага гаечного ключа
(мм)
Ø9,5 60-90 ±200
Ø15,9 30-60 ±300
R=0.4~0.8
45
±2
90
±2
A
1 Соединение труб
2 Гаечный ключ
3 Накидная гайка
4 Динамометрический ключ
42
3
1
Агрегат следует использовать только в закрытых
системах водоснабжения. Использование в открытых
системах водоснабжения приведет к избыточной
коррозии водопроводящих труб.
ПРЕДУПРЕЖДЕНИЕ
Настоятельно рекомендуется устанавливать
дополнительный фильтр в контур нагрева воды.
С целью удаления металлических частиц из
трубовпроводов местного обогрева рекомендуется
использовать магнитный или циклонный фильтр,
способный удалять мелкие частицы. Мелкие частицы
могут повредить блок и не могут быть удалены
стандартным фильтром блока теплового насоса.
