EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1
Внутренний агрегат для воздушно-водяной системы, работающей
в режиме теплового насоса
4PW60970-1F – 2012.06
Инструкция по монтажу
10
11. Клеммная колодка X2M
Клеммная колодка для подключения высоковольтной
электропроводки, прокладываемой по месту установки.
12. Слаботочный разъём X1Y
13. Разъём насоса X2Y
14. Высоковольтный разъём X3Y
15. Крепления стяжек кабелей
Крепления стяжек кабелей позволяют прикреплять
прокладываемую на месте проводку со стяжками кабелей
к распределительной коробке для устранения натяжения.
16. Ввод проводки электропитания
17. Ввод высоковольтной проводки, прокладываемой по месту
установки
18. Ввод слаботочной проводки, прокладываемой по месту
установки
19. Ввод кабеля компрессора
20. Реле интерфейса K1A
21. Проволочные перемычки
22. Плавкий предохранитель F1 (только Y1)
23. Плавкий предохранитель F2 (только Y1)

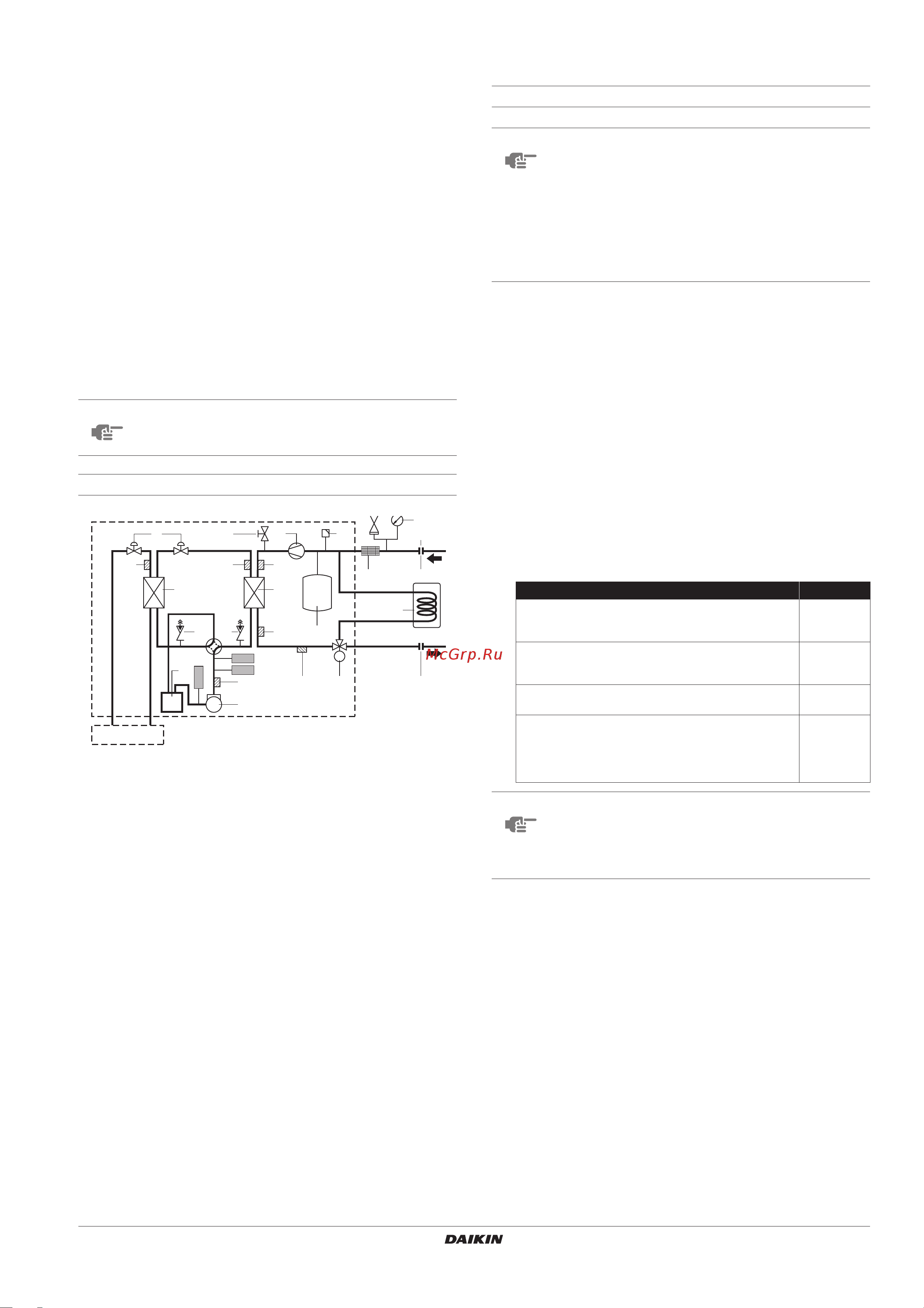

Функциональная схема
Установка внутреннего агрегата
Выбор места установки
Агрегат должен быть размещен внутри помещения в месте,
удовлетворяющем нижеперечисленным условиям.
В месте установки не должен образовываться иней.
Вокруг агрегата должно быть достаточно свободного места
для проведения технического обслуживания. (Смотрите
рисунок 2).
Вокруг агрегата должно быть достаточно свободного места
для свободной циркуляции воздуха.
Должен быть предусмотрен отвод для выбросов из клапана
сброса давления.
На месте установки должна быть исключена возможность
возгорания в результате утечки огнеопасного газа.
Не допускается эксплуатация оборудования во взрыво-
опасной среде.
Установка выполняется с учетом всех расстояний и
значений длины труб.
Агрегат не следует устанавливать в местах, часто
используемых в качестве рабочих мест.
При проведении строительных работ (например,
шлифовки), когда образуется большое количество пыли,
агрегат необходимо выключить и накрыть.
Агрегат не следует устанавливать в местах с высокой
влажностью (например, в ванных комнатах) (максимальная
относительная влажность=85%).
Если звук измерить в фактических условиях установки, то
полученное в результате измерения значение будет
превышать уровень звукового давления, указанный
в разделе «Характеристики агрегата» на странице 44, из-за
шума окружающей среды и звуковых отражений.
Тщательно выбирайте место установки. Не устанавливайте
систему в акустически уязвимой среде (в гостиной, спальне
и т.п.).
Позаботьтесь о том, чтобы в случае утечки воды она не
причинила вреда месту установки и его окрестностям.
ПРИМЕЧАНИЕ
Схема электрических соединений находится на
внутренней стороне крышки распределительной
коробки.
1 Наружный агрегат 17 Запорный клапан на входе
воды
2 Внутренний агрегат
3 Теплообменник
«хладагент-
хладагент»
18 Запорный клапан на выходе
воды
19 Резервуар для горячей воды
для бытового потребления
(по дополнительному заказу)
4 Накопитель
5 Компрессор
6 Сервисный порт 20 Трехходовой клапан
с приводом от электро-
двигателя (по дополни-
тельному заказу)
7 Теплообменник
«хладагент-вода»
8 Дренажный клапан 21 Термовыключатель (Q2L)
9 Электронный рас-
ширительный клапан
22 Реле высокого давления
(S1PH)
10 Клапан сброса
давления
23 Датчик высокого давления
(B1PH)
11 Насос 24 Датчик низкого давления
(B1PL)
12 Клапан выпуска
воздуха 25 Термистор нагнетания (R6T)
13 Манометр 26 Термистор воды на выходе
(R5T)
14 Расширительный бак
15 Фильтр для воды 27 Термистор возвратной воды
(R4T)
16 Наполнительный
клапан
(приобретается по
месту установки)
28 Термистор жидкого
хладагента R134a (R7T)
29 Термистор жидкого
хладагента R410A (R3T)
M
1
2
3
89
2829
12
27
11
21
6
4
7
14
15 17
19
16
25
5
6
22
23
24
26 20 18
13
ПРИМЕЧАНИЕ
Обязательно примите адекватные меры по
предотвращению использования внутреннего
агрегата насекомыми в качестве пристанища.
Насекомые, вступив в контакт с электричес-
кими деталями, могут вызвать сбои в работе
агрегата, задымление или возгорание.
Проинструктируйте заказчика о том, что
пространство вокруг агрегата необходимо
содержать в чистоте.
Требование Значение
Максимально допустимая длина трубопровода
хладагента между наружным и внутренним
агрегатами
50 м
Минимально необходимая длина трубопровода
хладагента между наружным и внутренним
агрегатами
3 м
Максимально допустимый перепад высот между
наружным и внутренним агрегатами
30 м
Максимально допустимое расстояние между
резервуаром для горячей воды для бытового
потребления и внутренним агрегатом (только для
установок с резервуаром для горячей воды для
бытового потребления).
10 м
ПРИМЕЧАНИЕ
Если установка оснащена резервуаром для
горячей воды для бытового потребления (дополни-
тельное оборудование), ознакомьтесь с инструк-
цией по монтажу резервуара для горячей воды для
бытового потребления.
