EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1
Внутренний агрегат для воздушно-водяной системы, работающей
в режиме теплового насоса
4PW60970-1F – 2012.06
Инструкция по монтажу
20

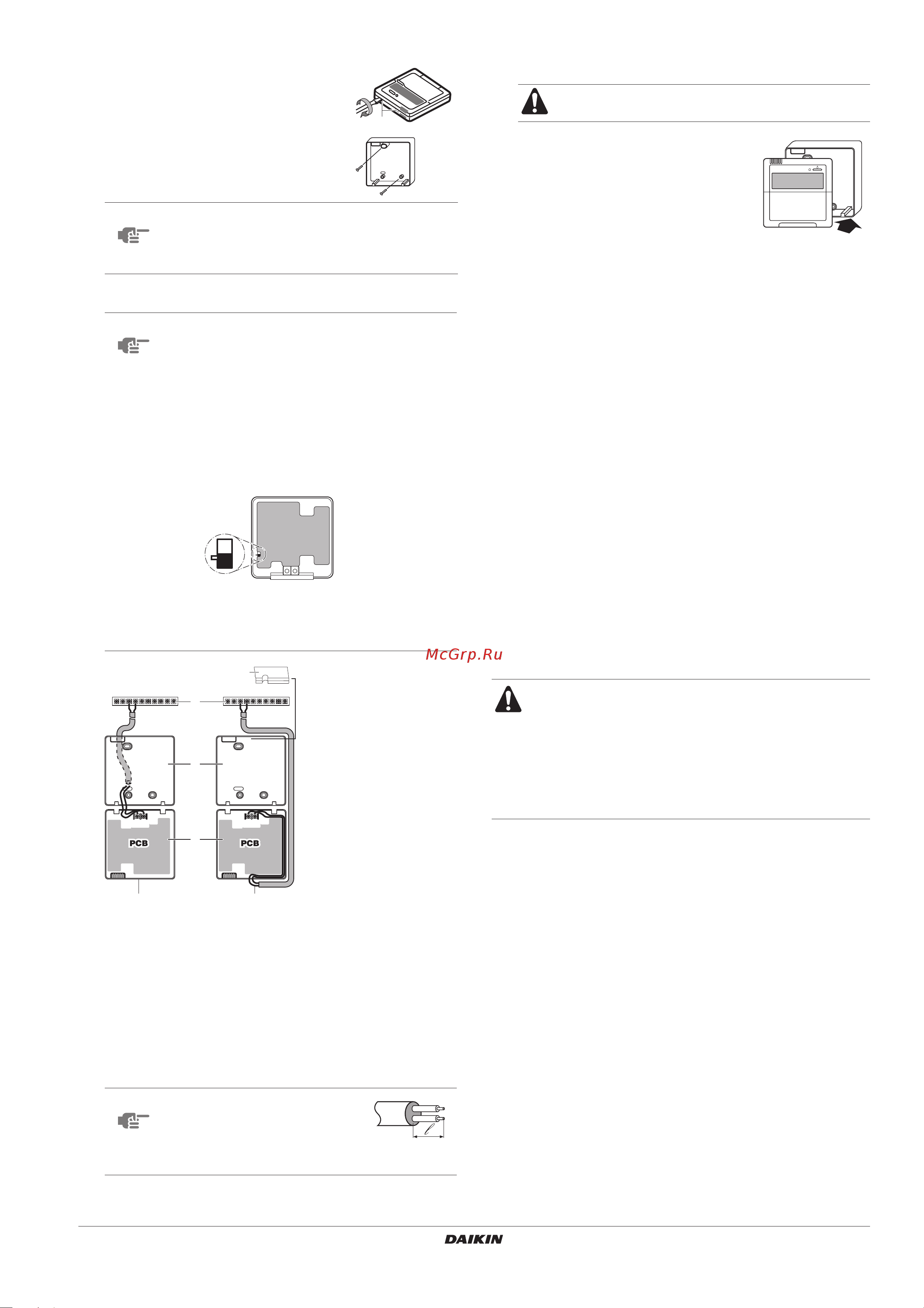

1 Снимите переднюю часть пульта управления.
Вставьте в щели (1) в задней части
пульта плоскую отвертку и снимите
переднюю часть пульта.
2 Прикрепите пульт дистанционного
управления к ровной поверхности.
3 Подсоедините проводку от агрегата.
Соедините клеммы вверху передней части пульта
дистанционного управления с клеммами внутри агрегата
(P1 с X3M:P1, P2 с X3M:P2).
4 Установите верхнюю часть пульта дистанционного
управления на место.
Сначала найдите правильное
положение по защелкам в нижней
части.
Подключение к энергосберегающему источнику
электропитания
По всему миру компании по электроснабжению усиленно
работают над тем, чтобы обеспечить надежные поставки
электроэнергии по конкурентоспособным расценкам. Многие из
них вправе выставлять потребителям счета по льготным
тарифам, например, в зависимости от времени суток, времени
года, а в Германии и Австрии - по тарифу Wärmepumpentarif ...
Данное оборудование можно подключать к энергосберегающим
системам подачи электроэнергии.
За сведениями о возможности подключения данного оборудо-
вания к той или иной энергосберегающей системе подачи
электроэнергии, если таковые системы имеются, обратитесь
в компанию по электроснабжению, обслуживающую место
установки оборудования.
При подключении оборудования к энергосберегающему источ-
нику электропитания компания по электроснабжению вправе:
■ прерывать снабжение оборудования электропитанием на
определенные промежутки времени;
■ налагать ограничения на объем потребляемой оборудова-
нием электроэнергии в определенные промежутки
времени.
Конструкцией внутреннего агрегата предусмотрено его принуди-
тельное выключение. В это время компрессоры агрегата не
работают.
ПРИМЕЧАНИЕ
Во избежание деформации нижней части
пульта дистанционного управления не при-
лагайте излишних усилий при затяжке
крепежных винтов.
ПРИМЕЧАНИЕ
Если помимо стандартного устанавливается
пульт дистанционного управления, поставляе-
мый по дополнительному заказу:
■ Подсоедините электропроводку обоих
пультов дистанционного управления
одинаково в соответствии с приведенным
ниже описанием.
■ Выберите главный и подчиненный пульт
управления переключением селектор-
ного переключателя SS1.
■ Выполнять функцию термостата помеще-
ния может только тот пульт дистан-
ционного управления, который назначен
главным.
1 Агрегат
2 Задняя часть пульта дистанционного управления
3 Передняя часть пульта дистанционного управления
4 Подсоединение сзади
5 Подсоединение сверху
6 С помощью кусачек или аналогичного инструмента
сделайте в этой части отверстие для проводки.
ПРИМЕЧАНИЕ
Удалите защитный экран с той
части кабеля, которая должна
проходить внутри корпуса
пульта дистанционного
управления ( l ).
1
SS
M
PCB
SS1
S Под-
чиненный
M Главный
P1P2
6
2
1
3
4 5
P1P2
P2
P1
P2
P1
X3M
X3M
В процессе установки следите за тем, чтобы
нигде не зажать проводку.
ПРЕДУПРЕЖДЕНИЕ
В отношении энергосберегающих источников
электропитания, аналогичных представленному
на рисунке ниже как тип 1
Энергопотребление платы инвертора в режиме
ожидания возможно во время действия энерго-
сберегающих тарифов и непрерывной подачи
электроэнергии.
