EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1
Внутренний агрегат для воздушно-водяной системы, работающей
в режиме теплового насоса
4PW60970-1F – 2012.06
Инструкция по монтажу
40
Процедура для нагрева воды для бытового
потребления
1 Проверьте температуру в резервуаре для горячей воды для
бытового потребления с помощью режима показания
пульта дистанционного управления. См. «Режим показания
температуры» на странице 39.
2 Нажмите кнопку w и удерживайте ее в нажатом
положении в течение 5 секунд.
Символ w начнет мигать с интервалами в 1 секунду.
3 Позвольте агрегату поработать в течение 20 минут и еще
раз проверьте температуру в резервуаре для горячей воды
для бытового потребления с помощью режима показания
пульта дистанционного управления.
Увеличение значения на 5°C свидетельствует о том, что
система нормально работает на нагрев воды для бытового
потребления.
4 Работа прекратится, если будет достигнута температура
хранения в резервуаре.
Техническое обслуживание
Для обеспечения бесперебойной работы агрегата необходимо
через определенные интервалы времени производить осмотр и
проверку самого агрегата и подведенной к нему электро-
проводки.
Это техническое обслуживание должно проводиться
техническим специалистом Daikin.

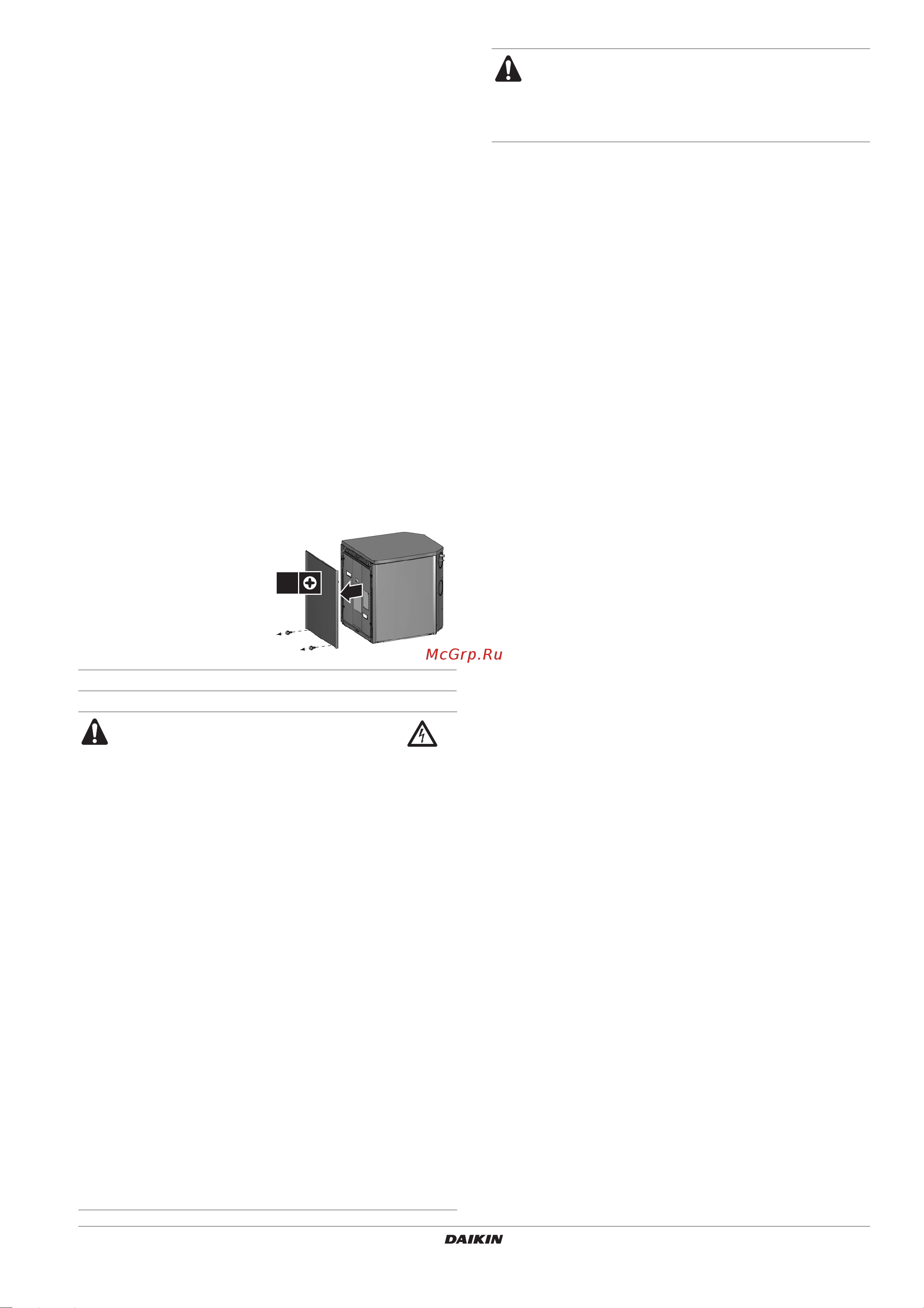

Для проведения упоминаемых
ниже работ по техническому
обслуживанию необходимо
только снять переднюю
декоративную панель.
Чтобы снять декоративную
панель, удалите 2 нижних
винта, а затем отцепите панель.
Операции технического обслуживания
Обязательная проверка
Проверку по следующим пунктам необходимо выполнять не
менее одного раза в год силами квалифицированного
персонала.
1 Клапан сброса давления воды
Проверьте правильность работы клапана сброса давления,
повернув красную ручку на клапане против часовой
стрелки:
■ если вы не услышите щелканье, обратитесь к местному
дилеру;
■ если вода продолжает уходить из агрегата, сначала
закройте запорные клапаны на входе и выходе воды, а
затем обратитесь к местному дилеру.
2 Шланг клапана сброса давления
Убедитесь в том, что шланг клапана сброса давления
находится в положении, позволяющем сливать воду.
3 Электрический щиток внутреннего агрегата
Проведите тщательную визуальную проверку распредели-
тельной коробки для выявления очевидных дефектов,
таких как ослабление контактов и повреждение проводки.
4 Давление воды
Проверьте, не упало ли давление воды ниже 1 бар.
При необходимости добавьте воды.
5 Фильтр для воды
Очистите фильтр для воды.
Заправка и вакуумирование
■ Если нужно выполнить заправку, откачку и вакуумиро-
вание контура R134a, то необходимо активировать
местную настройку [E-00]. О местных настройках см.
раздел «[E] Режим обслуживания» на странице 31.
■ Порядок заправки, откачки и вакуумирования контура
R410A см. в руководстве по монтажу наружного агрегата.
ПРЕДУПРЕЖДЕНИЕ:
ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ
■ Прежде чем начать какую бы то ни было
проверку или ремонт, обязательно отключите
автомат защиты на распределительном щитке,
извлеките предохранители и переведите пред-
охранительные устройства в разомкнутое
состояние.
■ Следите за тем, чтобы перед началом проведения
ремонтных работ и выполнения операций
технического обслуживания также отключалось
электропитание наружного агрегата.
■ Во избежание поражения током высокого
напряжения не прикасайтесь к находившимся под
напряжением деталям в течение 10 минут после
отключения питания.
■ Кроме того, выполните измерения в указанных на
рисунке 5 точках с помощью тестера и убедитесь
в том, что напряжение емкости в основной цепи
составляет не более 50 В постоянного тока.
■ Нагреватель компрессора может работать даже
в режиме остановки.
■ Обратите внимание на то, что некоторые отделы
блока электрических компонентов горячие.
■ Следите за тем, чтобы не прикоснуться к токо-
проводящей части.
■ Не промывайте внутренний агрегат струей воды.
Это может привести к поражению электрическим
током или возгоранию.
2x
Соблюдайте меры предосторожности!
Прикоснитесь рукой к металлической детали
(например, к запорному клапану), чтобы снять
статическое напряжение и защитить печатную плату
перед проведением технического обслуживания.
