Инструкция по монтажу
29
EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1
Внутренний агрегат для воздушно-водяной системы, работающей
в режиме теплового насоса
4PW60970-1F – 2012.06
■ [8-03] Тихий режим
Агрегат имеет функцию тихого режима, для которого можно
выбрать 3 уровня:
■ [8-03]=1, 1 низкий уровень шума (по умолчанию)
■ [8-03]=2, 2 низкий уровень шума
■ [8-03]=3 — низкий уровень шума 3 (самый тихий режим)
Активация тихого режима осуществляется нажатием
кнопки «ТИХИЙ РЕЖИМ» на пульте дистанционного
управления или посредством таймера расписания.
■ [8-04] Предотвращение замерзания
Агрегат имеет функцию предотвращения замерзания, для
которого можно выбрать 3 уровня:
■ [8-04]=0, 0 уровень предотвращения (по умолчанию:
предотвращение не осуществляется)
■ [8-04]=1, 1 уровень предотвращения
■ [8-04]=2, 2 уровень предотвращения
Предотвращение замерзания активно только тогда, когда
агрегат выключен по сигналу термостата. Если выбран
1 уровень предотвращения, предотвращение замерзания
начинается, когда температура наружного воздуха
составляет <4°C, а температура воды на выходе или
возвратной воды составляет <7°C. Если выбран 2 уровень
предотвращения, предотвращение замерзания начинается,
когда температура окружающей среды составляет <4°C.
В обоих случаях будет работать насос, а если температура
воды на выходе или возвратной воды будет составлять
<5°C в течение 5 минут, агрегат запустится во избежание
дальнейшего падения температуры.
Во избежание замерзания воды рекомендуется включить
функцию предотвращения замерзания, если внутренний
агрегат установлен в холодном помещении (в гараже и т.п.).
[9] Автоматическая компенсация температуры
При необходимости можно изменить значения, поступающие
с некоторых термисторов агрегата, на корректирующее значе-
ние. Эту возможность можно использовать для компенсации
погрешности термисторов или недостатка производительности.
В этом случае для управления системой будет использоваться
компенсированная температура (= измеренная температура +
значение компенсации), она же будет отображаться в режиме
показания температуры.
■ [9-00] Значение компенсации температуры воды на выходе
■ [9-01] Значение компенсации температуры в резервуаре
для горячей воды для бытового потребления
■ [9-02] Допустимость включения/выключения по сигналу
термостата
Посредством изменения этого значения можно изменять
рабочий диапазон обогрева помещения.
Если температура окружающей среды становится выше
24°C + значение [9-02], обогрев помещения невозможен.
Обогрев помещения может быть запрошен, когда темпера-
тура окружающей среды составляет ниже 20°C + значение
[9-02].
Пример: [9-02]=–2°C
[A] Дополнительные настройки
■ [A-01] Ограничение энергопотребления
Эта настройка позволяет ограничить энергопотребление
внутреннего агрегата следующим образом:
Электропитание внутреннего агрегата ограничивается, а
поскольку наружный агрегат является подчинённым, то и
его электропитание ограничивается. При этом допускается
временное повышение энергопотребления.
■ [A-02] Разница температуры воды на выходе и возвратной
воды
Агрегат может работать с радиаторами. Рекомендуемая
температура воды на выходе (задается пультом дистан-
ционного управления) для радиаторов составляет 65°C.
В этом случае управление агрегатом будет осуществляться
так, чтобы он обеспечивал разницу температуры (ΔT)
в 10°C, что означает, что температура воды,
возвращающейся в агрегат, будет составлять около 55°C.
В зависимости от установленного оборудования (радиа-
торы, фанкойлы и т.д.) и ситуации может возникнуть
необходимость в изменении ΔT. Это можно сделать
посредством изменения значения местной настройки
[A-02].
■ [A-03] См. раздел «Управление по нескольким заданным
значениям» на странице 34.
■ [A-04] См. раздел «Управление по нескольким заданным
значениям» на странице 34.

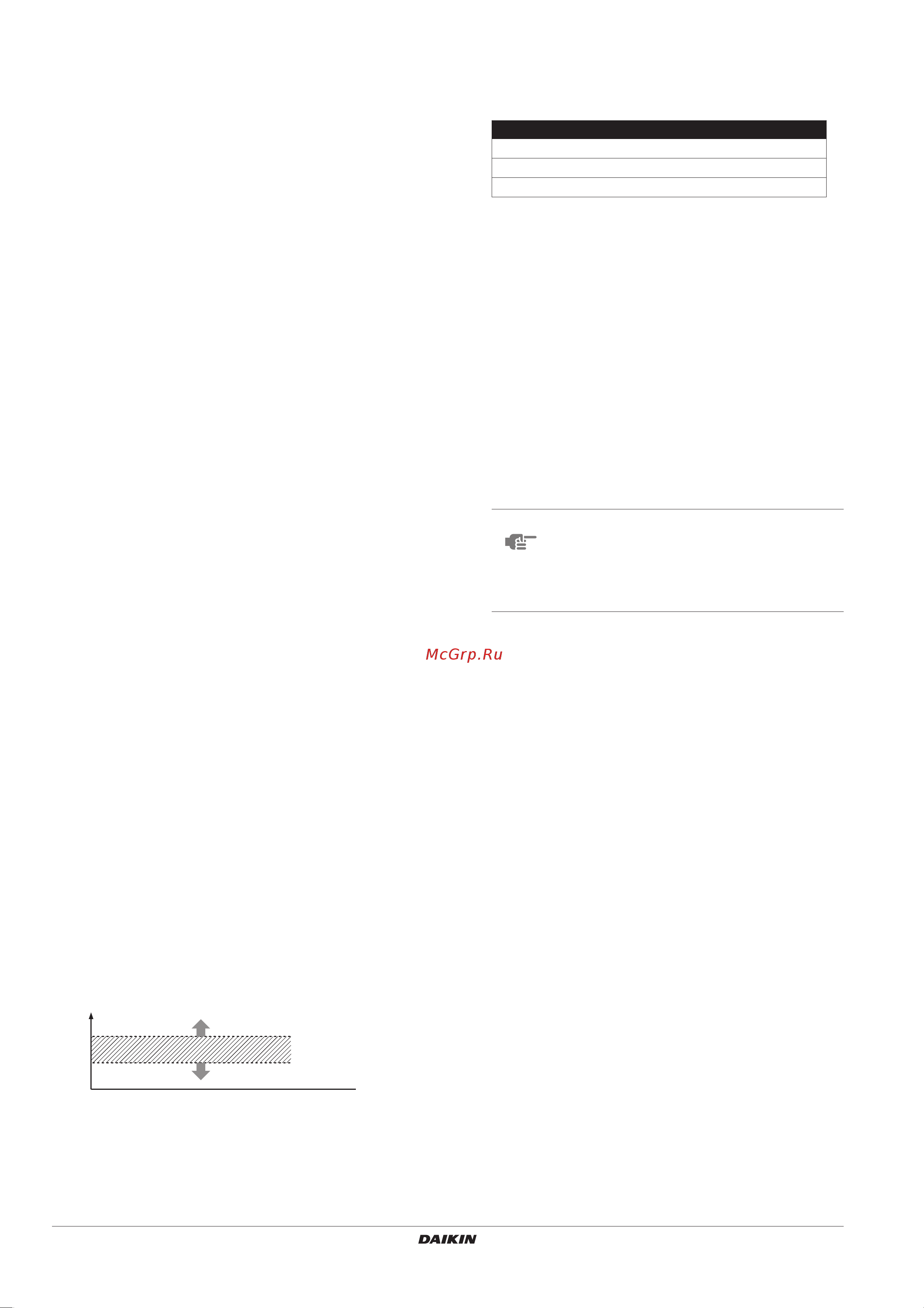

A Работа в режиме обогрева помещения невозможна
B Возможен запрос на обогрев помещения
C Зона гистерезиса
T Температура окружающего воздуха
T
20°C–2°C = 18°C
24°C–2°C = 22°C
A
B
C
C
Установки V1 Y1
[A-01]=0 (по умолчанию) 23 А 13 А
[A-01]=1 18,4 А 10,4 А
[A-01]=2 15 А 8,5 А
ПРИМЕЧАНИЕ
Во избежание ускоренной коррозии
трубопровода, обеспечивающего циркуляцию
воды в агрегате, настоятельно рекомендуется
задать значение ΔT ≥10°, если нижняя
граница температуры воды способна
подняться выше 60°C.
