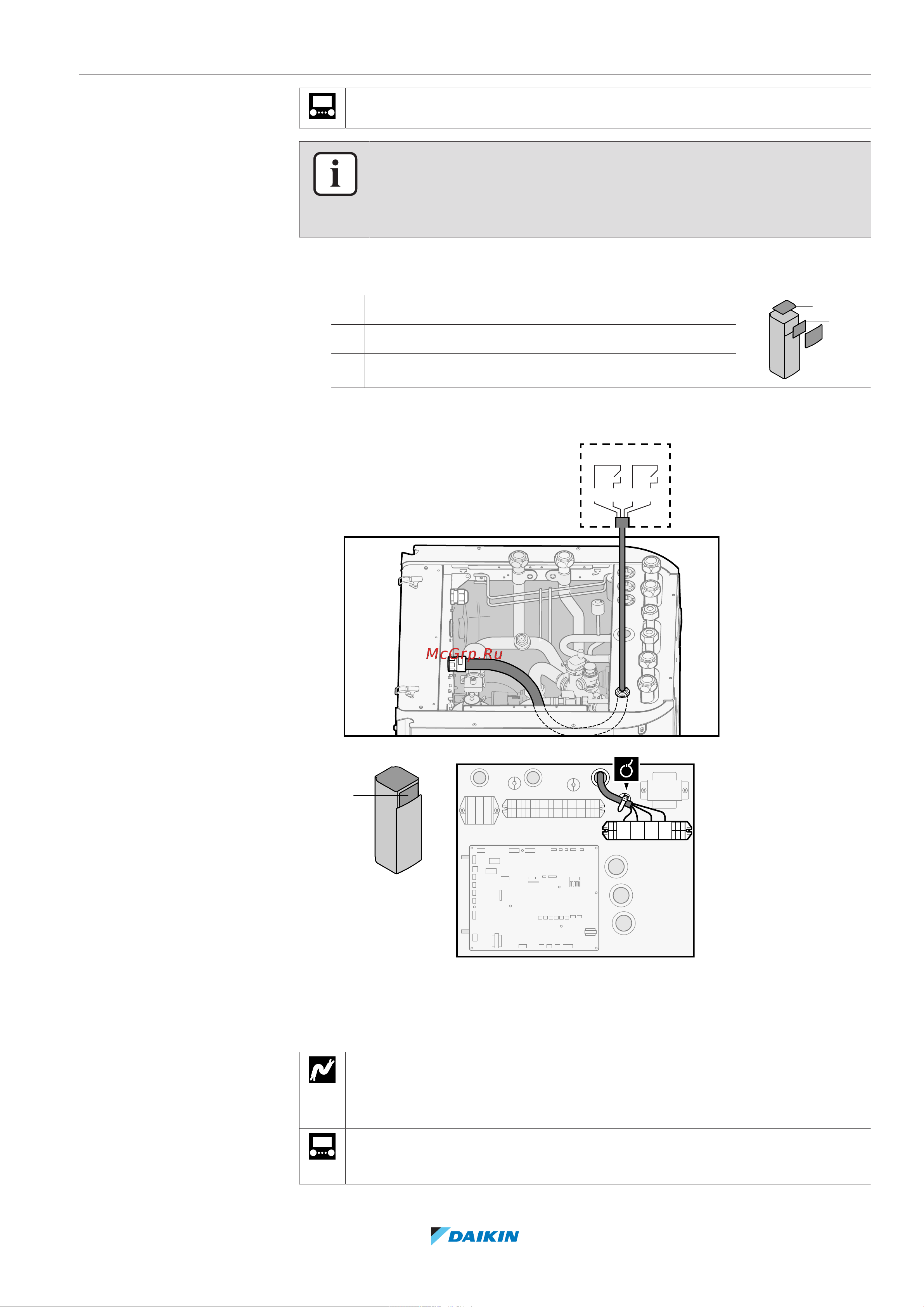

9 | Подключение электрооборудования
Руководство по применению для установщика
109
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
[9.A] Измерение энергии
ИНФОРМАЦИЯ
Если используется электрический счетчик с транзисторным выходом, то
проверьте полярность. Положительный вывод ДОЛЖЕН быть подключен к
контактам X5M/6 и X5M/4; а отрицательный— к контактам X5M/5 и X5M/3.
1 Снимите следующие элементы (см. раздел «7.2.5 Чтобы открыть
внутренний агрегат» [457]):
1 Верхняя панель
1
2
3
2 Панель интерфейса пользователя
3 Крышка верхней распределительной коробки
2 Подключите кабель счетчиков электроэнергии к соответствующим
клеммам согласно рисунку ниже.
A
6543
S3S S2S
B
A
B
X5M
3 4 5 6
3 Прикрепите кабель с помощью стяжек к креплениям стяжек кабелей.
9.3.5 Подключение насоса горячей воды бытового потребления
Провод: (2+GND)×0,75мм²
Питание насоса ГВБП. Максимальная нагрузка: 2A (пусковой ток),
230Впеременного тока, 1A (длительный ток)
[9.2.2] Насос рециркуляции ГВС
[9.2.3] Расписание насоса ГВБП
