4 | Информация о блоке
Руководство по применению для установщика
26
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02

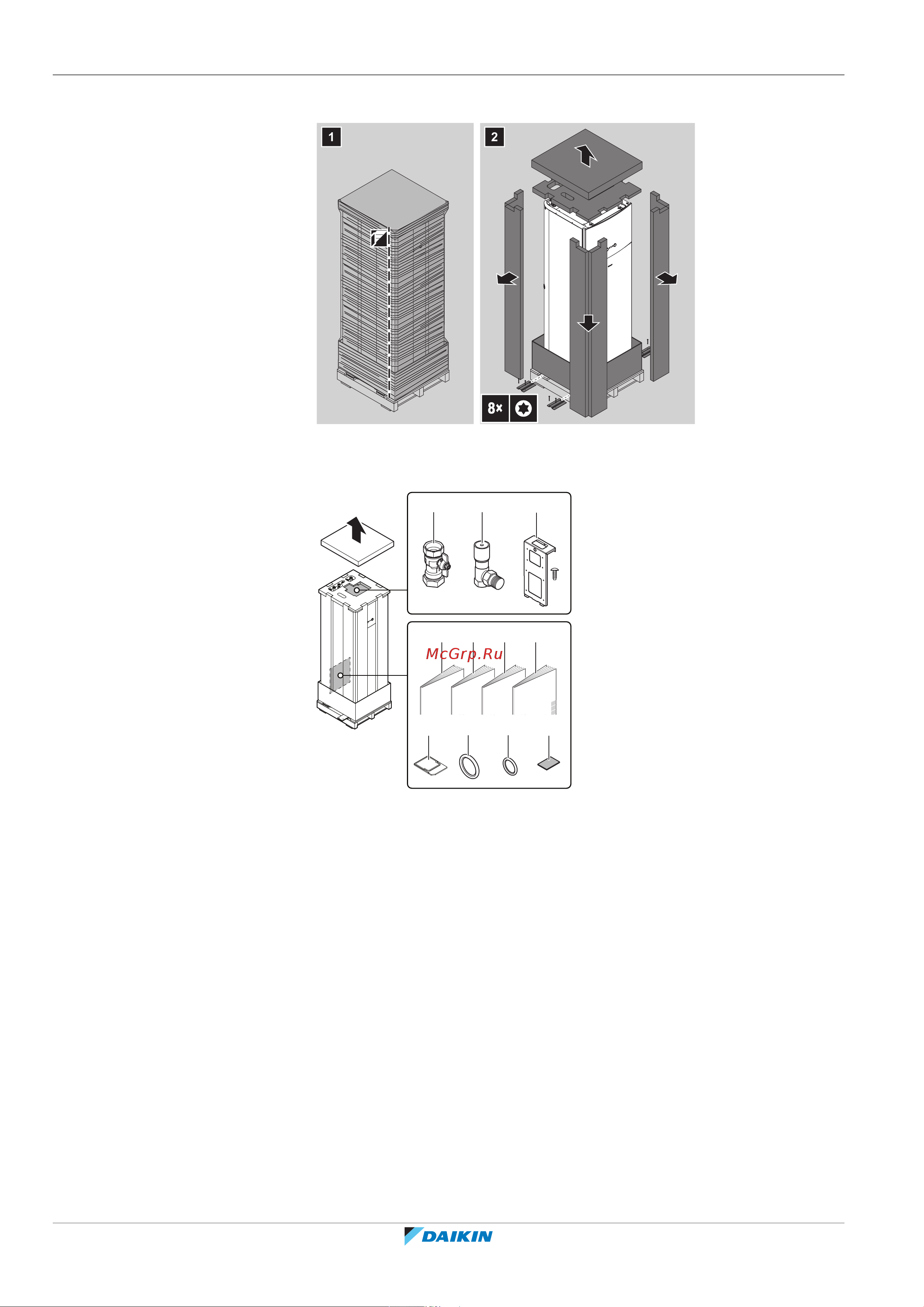

4.3.1 Чтобы распаковать внутренний агрегат
1 2
8×
4.3.2 Снятие аксессуаров с внутреннего блока
1×
b
6×
a
1×
c
1×
d
1×
e
1×
f
1×
g
c
4×
j
8×
i
1×
k
1×
h
a Запорные клапаны для контура воды
b Перепускной клапан избыточного давления
c Монтажная пластина (с винтами) для нагрузочной печатной платы (EKRP1AHTA)
и печатная плата цифровых входов/выходов (EKRP1HBAA)
d Общие правила техники безопасности
e Приложение по дополнительному оборудованию
f Руководство по монтажу внутреннего агрегата
g Руководство поэксплуатации
h Модуль беспроводной связи
i Уплотнительные кольца для запорных клапанов (контур воды для нагрева
помещения)
j Уплотнительные кольца для запорных клапанов, приобретаемых на месте
(контур горячей воды бытового потребления)
k Уплотнительная лента для ввода проводки низкого напряжения
4.3.3 Транспортировка внутреннего агрегата
Используйте для переноски агрегата ручки, расположенные сзади и снизу.
