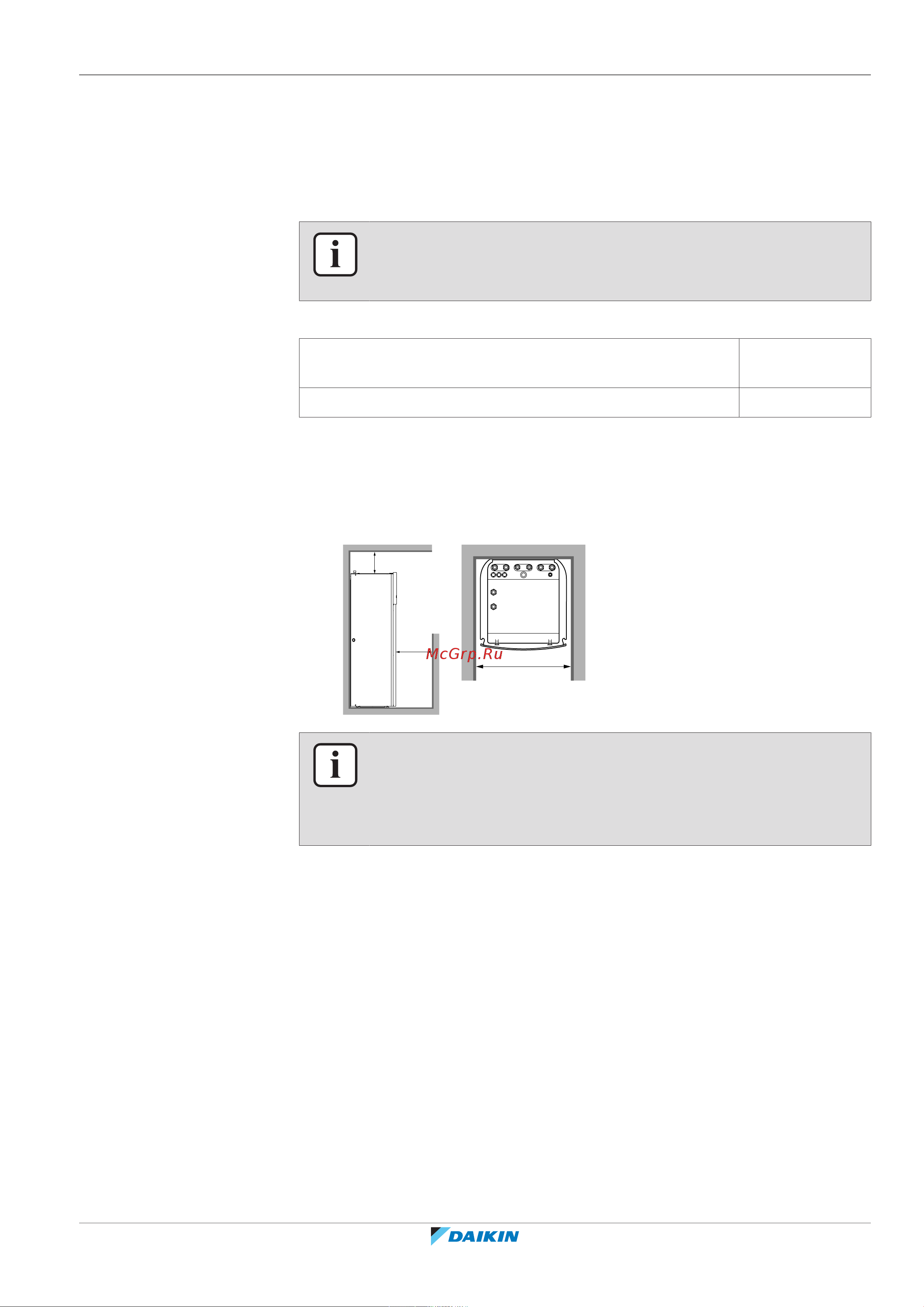

7 | Монтаж агрегата
Руководство по применению для установщика
55
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
▪ Внутренний агрегат предназначен только для монтажа в помещении и
рассчитан на следующий диапазон окружающей температуры:
- Режим нагрева помещения: 5~30°C
- Режим охлаждения помещения: 5~35°C
- Производство горячей воды бытового потребления: 5~35°C
ИНФОРМАЦИЯ
Режим охлаждения возможен только в том случае, если установлен комплект
для переоборудования (EKHVCONV*).
▪ Помните рекомендации по расстояниям:
Максимальная разность высоты установки внутреннего и
наружного агрегата
10м
Максимальная общая длина водяных труб 50м
(a)
(a)
Точную длину водяных труб можно определить с помощью программы Hydronic
Piping Calculation. Программа Hydronic Piping Calculation является частью
программного обеспечения Heating Solutions Navigator, которое доступно на веб-
сайте https://professional.standbyme.daikin.eu. Если нет доступа к программному
обеспечению Heating Solutions Navigator, то обратитесь к своему дилеру.
▪ Помните следующие правила организации пространства при установке:
≥300
≥600
≥
500
(mm)
ИНФОРМАЦИЯ
Если пространство для монтажа ограничено, перед установкой блока в
окончательное положение выполните следующее: «7.4.4 Подсоединение
сливного шланга к сливу» [4 69]. Для этого требуется снять одну или обе
боковые панели.
▪ Фундамент должен быть достаточно надежным, чтобы выдержать вес блока.
Необходимо учитывать вес агрегата вместе с резервуаром горячей воды
бытового потребления, полностью наполненным водой.
Позаботьтесь о том, чтобы в случае утечки воды она не причинила вреда
месту установки и окружающему пространству.
Агрегат НЕЛЬЗЯ устанавливать в перечисленных далее местах:
▪ Избегайте мест, где в атмосфере могут присутствовать мелкие частицы или
пары минерального масла. Избегайте мест, где могут разрушиться и
отвалиться пластмассовые детали, что может привести к протечкам воды.
▪ Акустически уязвимые зоны (например, рядом со спальней), где может
мешать шум при работе.
▪ В местах с высокой влажностью (макс. RH=85%), например, в ванной.
▪ В местах, где возможно замерзание. Окружающая температура внутреннего
агрегата должна быть >5°C.
