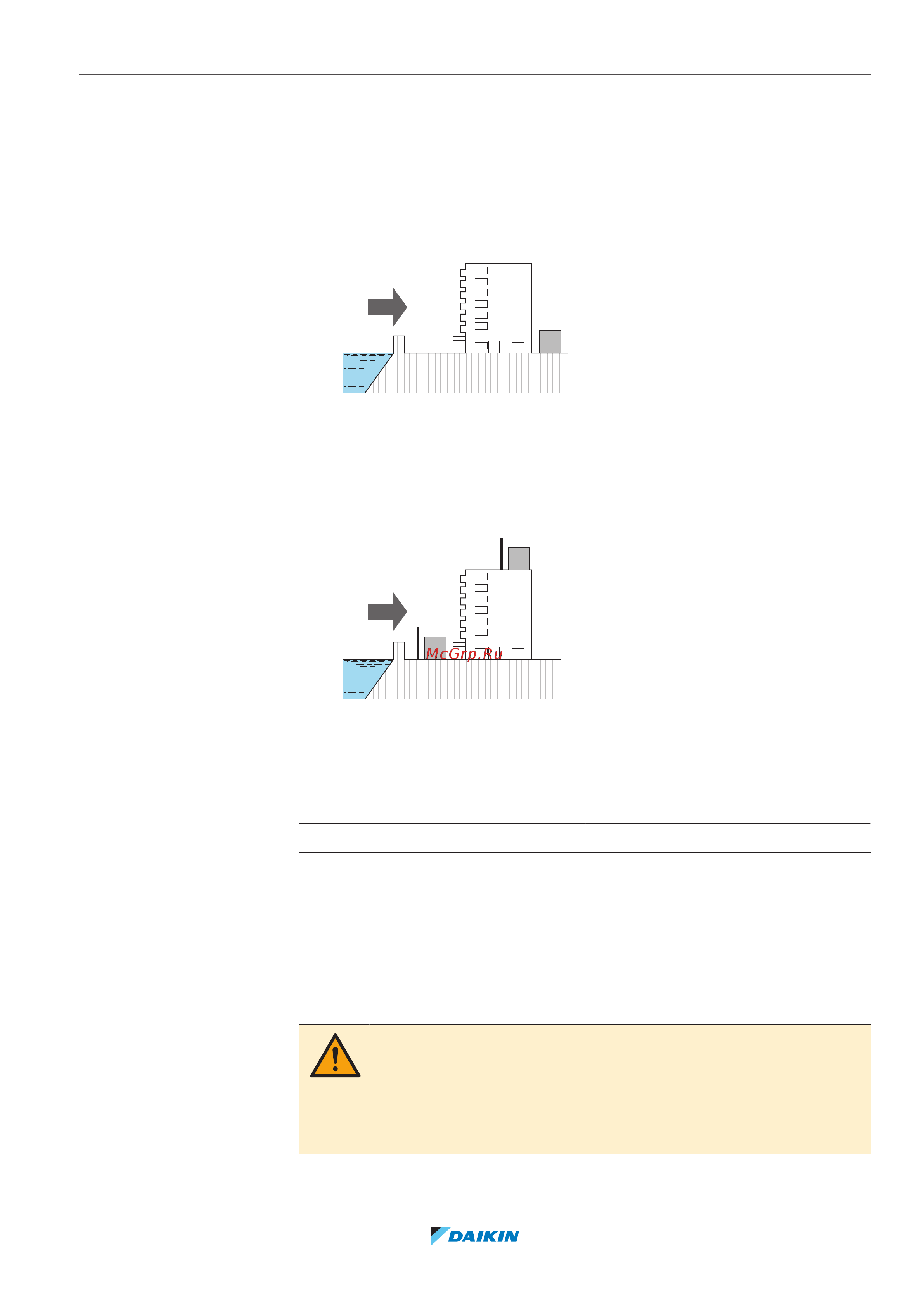

![Daikin EPRA18DAV3 [53/300] Монтаж агрегата](/views2/1797334/page53/bg35.png)
7 | Монтаж агрегата
Руководство по применению для установщика
53
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Установка на морском побережье. Наружный блок НЕ должен подвергаться
прямому воздействию морского ветра. В противном случае насыщенный
солью воздух может привести к коррозии и, как следствие, к сокращению
срока службы блока.
Наружный блок устанавливается там, где он не подвергается прямому
воздействию морского ветра.
Пример: за зданием.
b
c
a
Если наружный блок подвергается прямому воздействию морского ветра,
необходимо смонтировать ветрогаситель.
▪ Высота ветрогасителя≥1,5×высоты наружного блока
▪ Ветрогаситель устанавливается таким образом, чтобы осталось свободное
место для техобслуживания.
a
b
c
d
c
d
a Морской ветер
b Здание
c Наружный блок
d Ветрогаситель
Наружный агрегат предназначен для монтажа только вне помещений и при
следующих температурах снаружи:
Режим охлаждения 10~43°C
Режим нагрева –28~35°C
Специальные требования для R32
Наружный агрегат содержит внутренний контур хладагента (R32), но НЕ
снабжен прокладываемыми по месту трубопроводами хладагента или
средствами заправки хладагента.
Соблюдайте следующие требования и меры предосторожности:
ВНИМАНИЕ!
▪ ЗАПРЕЩАЕТСЯ проделывать отверстия и подвергать воздействую огня.
▪ Любые действия по ускорению разморозки или чистке оборудования,
помимо рекомендованных изготовителем, НЕ допускаются.
▪ Учтите, что хладагент R32 запаха НЕ имеет.
