Daikin ETBH16DA9W — конфигурирование системы охлаждения и нагрева: руководство [155/288]
![Daikin ETBH16DA9W [155/288] Конфигурирование](/views2/1797375/page155/bg9b.png)
9 | Конфигурирование
Руководство по применению для установщика
155
EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P587501-1B – 2020.10
Расписание охлаждения
Задайте расписание температуры охлаждения для основной зоны через [2.3]
Расписание охлаждения.
См. раздел «Экран расписания: Пример» [4138].
Режим уставки
Выберите режим уставок:
▪ Фиксированное: требуемая температура воды на выходе не зависит от
окружающей температуры снаружи.
▪ В режиме Нагрев ПЗ, фиксированное охлаждение требуемая
температура воды на выходе:
- зависит от окружающей температуры снаружи для нагрева
- НЕ зависит от окружающей температуры снаружи для охлаждения
▪ В режиме Погодозависимый требуемая температура воды на выходе
зависит от окружающей температуры снаружи.
# Код Описание
[2.4] Отсутствует Режим уставки
▪ Фиксированное
▪ Нагрев ПЗ, фиксированное охлаждение
▪ Погодозависимый
При работе в зависимости от погоды низкие температуры снаружи приводят к
тому, что вода более теплая и наоборот. Во время работы системы в
метеозависимом режиме пользователь может сдвигать температуру воды
вверх или вниз не более чем на 10°C.
Тип кривой МЗ
Кривую зависимости от погоды можно задать по методу 2-точечная или по
методу Наклон-Смещение.
См. раздел «Кривая по 2 точкам» [4 143] и «Кривая с наклоном и
смещением» [4144].
# Код Описание
[2.E] Отсутствует ▪ 2-точечная
▪ Наклон-Смещение

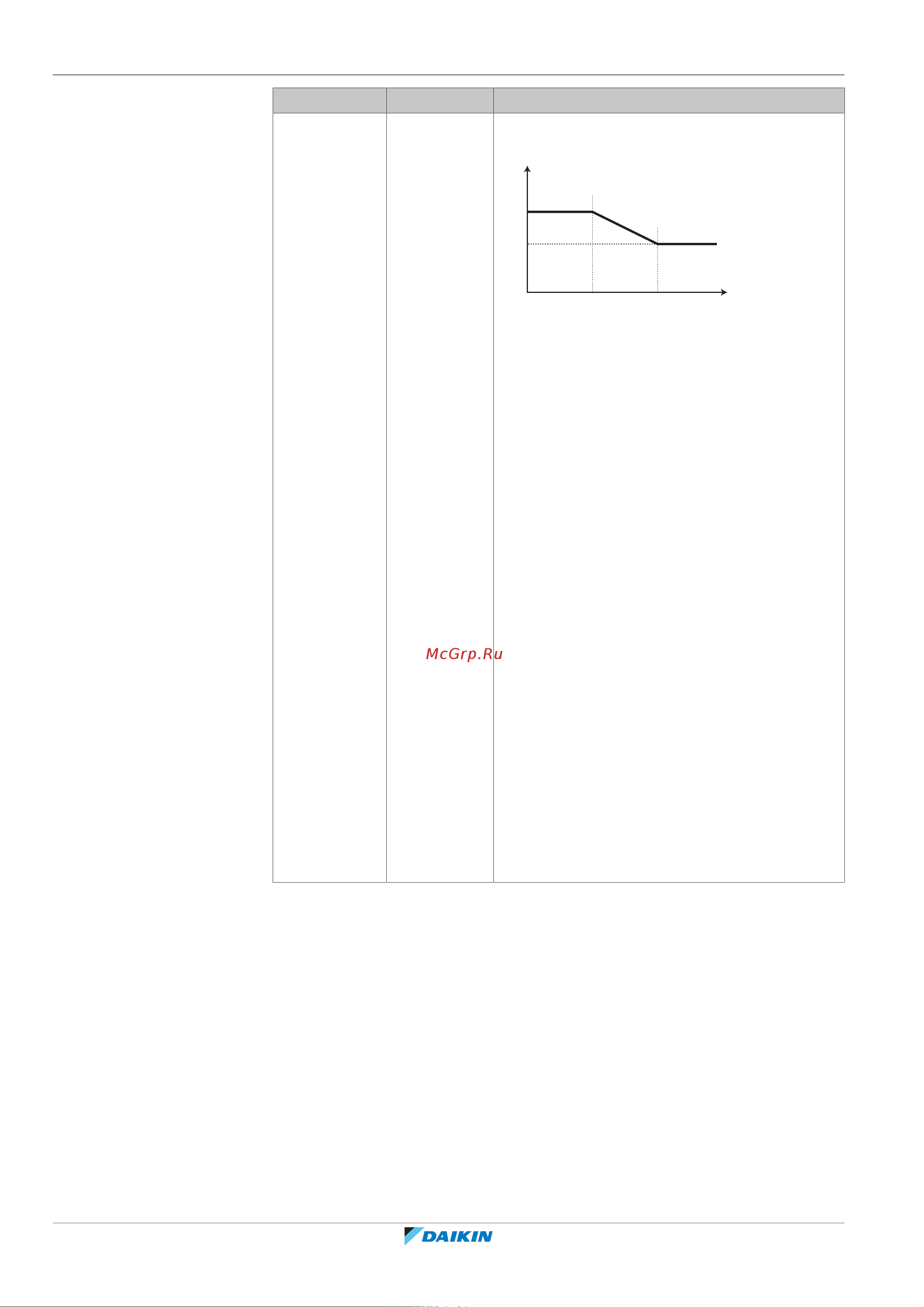

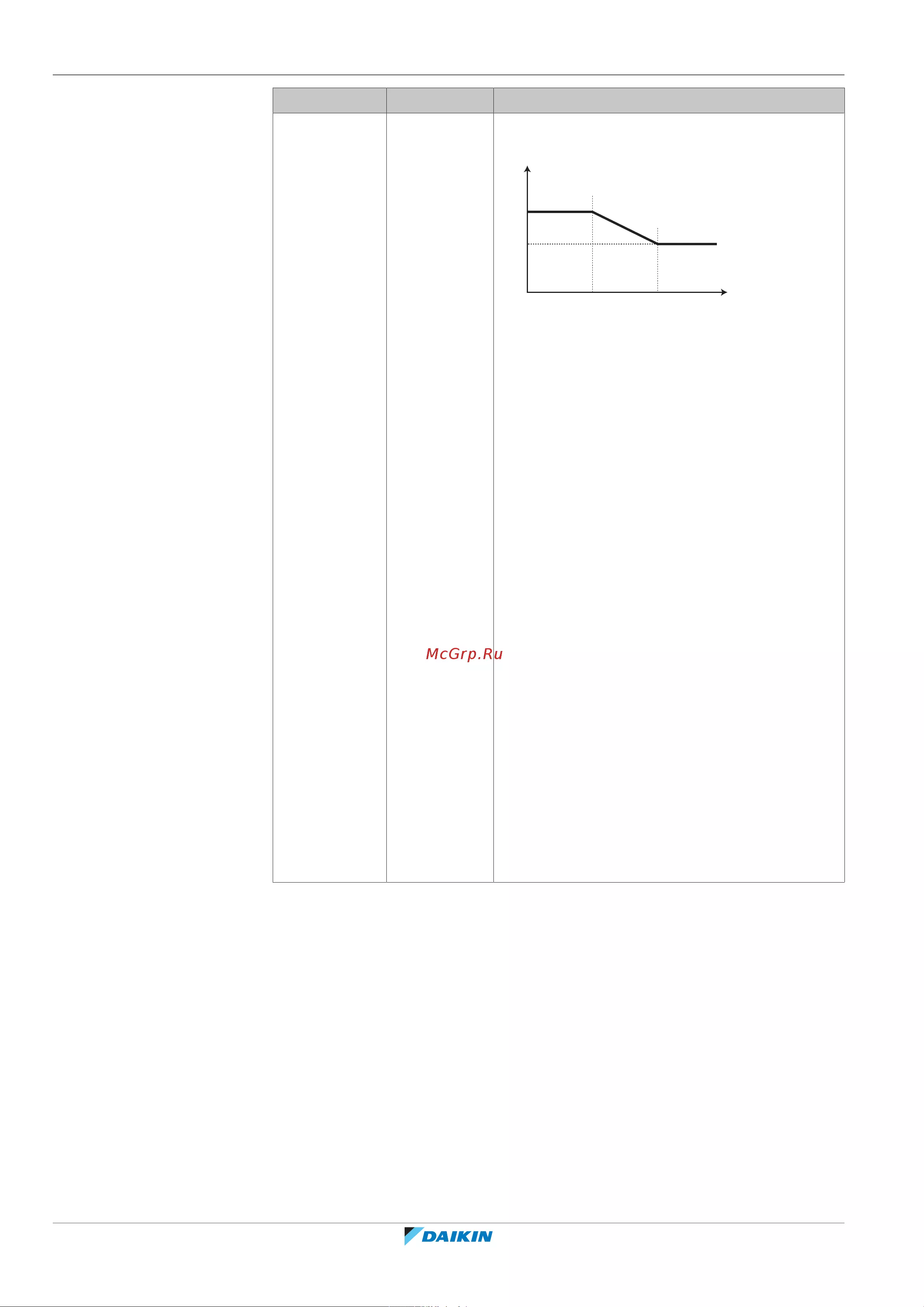

Кривая зависимого от погоды нагрева
Задайте зависимый от погоды нагрев для основной зоны (если [2.4]=1 или 2):
