![Daikin ETBX16DF9W [222/288] Пусконаладка](/views2/1797375/page222/bgde.png)
10 | Пусконаладка
Руководство по применению для установщика
222
EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P587501-1B – 2020.10
10 Пусконаладка
ПРИМЕЧАНИЕ
Общий перечень проверок при пусконаладке. Помимо указаний по
пусконаладке в данной главе, можно также воспользоваться общим перечнем
проверок при пусконаладке, размещенным на Daikin Business Portal (требуется
аутентификация).
Общий перечень проверок при пусконаладке, служащий дополнением к
указаниям в данной главе, можно использовать в качестве руководства и
шаблона отчета при проведении пусконаладки и сдаче системы пользователю.

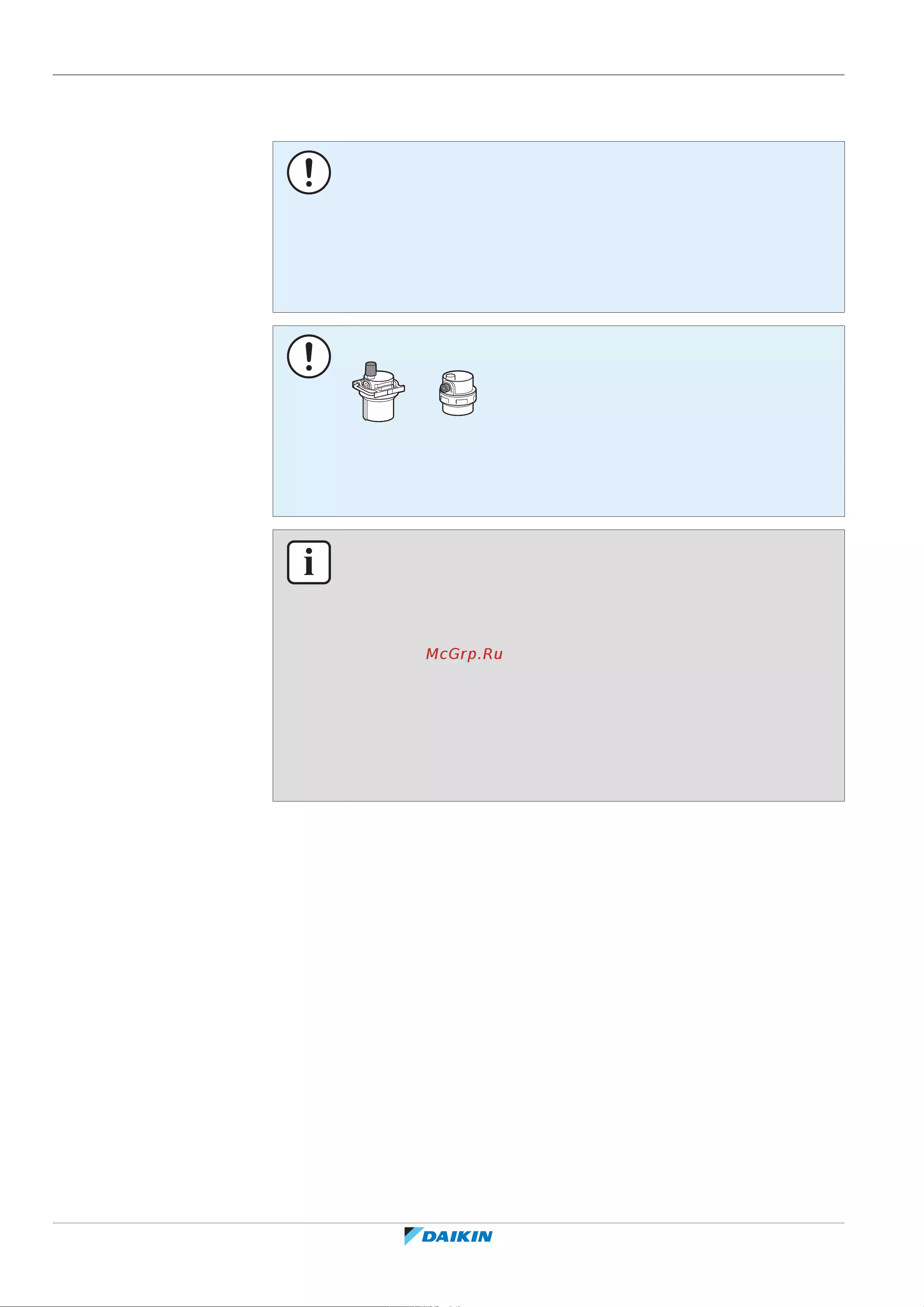

ПРИМЕЧАНИЕ
Убедитесь, что открыты оба клапана выпуска воздуха (один на магнитном
фильтре, второй на резервном нагревателе).
После пусконаладки автоматические клапаны выпуска воздуха должны
оставаться в открытом положении.
ИНФОРМАЦИЯ
Защитные функции — Режим «Установщик на объекте». В программном
обеспечении имеются защитные функции, например по защите помещения от
замораживания. При необходимости агрегат запускает эти функции
автоматически.
При монтаже или обслуживании такие режимы работы нежелательны. Поэтому
защитные функции можно отключить:
▪ При первом включении электропитания: по умолчанию защитные функции
отключены. Через 12часов они будут автоматически включены.
▪ Впоследствии: установщик может вручную отключить защитные функции,
выбрав для настройки [9.G]: Отключение функций защиты=Да. После
завершения своей работы установщик может включить защитные функции,
выбрав [9.G]: Отключение функций защиты=Нет.
В этой главе
10.1 Обзор: Пусконаладка............................................................................................................................................................ 222
10.2 Меры предосторожности при вводе в эксплуатацию ...................................................................................................... 223
10.3 Предпусковые проверочные операции.............................................................................................................................. 223
10.4 Перечень проверок во время пуско-наладки .................................................................................................................... 224
10.4.1 Минимальный расход.......................................................................................................................................... 224
10.4.2 Функция выпуска воздуха .................................................................................................................................... 225
10.4.3 Пробный рабочий запуск..................................................................................................................................... 227
10.4.4 Пробный запуск привода..................................................................................................................................... 227
10.4.5 Обезвоживание штукатурного маяка теплых полов......................................................................................... 228
10.1 Обзор: Пусконаладка
В этой главе приводится порядок действий и необходимые сведения,
касающиеся пусконаладки системы после ее монтажа настройки.
