7 | Монтаж трубопроводов
Руководство по применению для установщика
94
EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P587501-1B – 2020.10

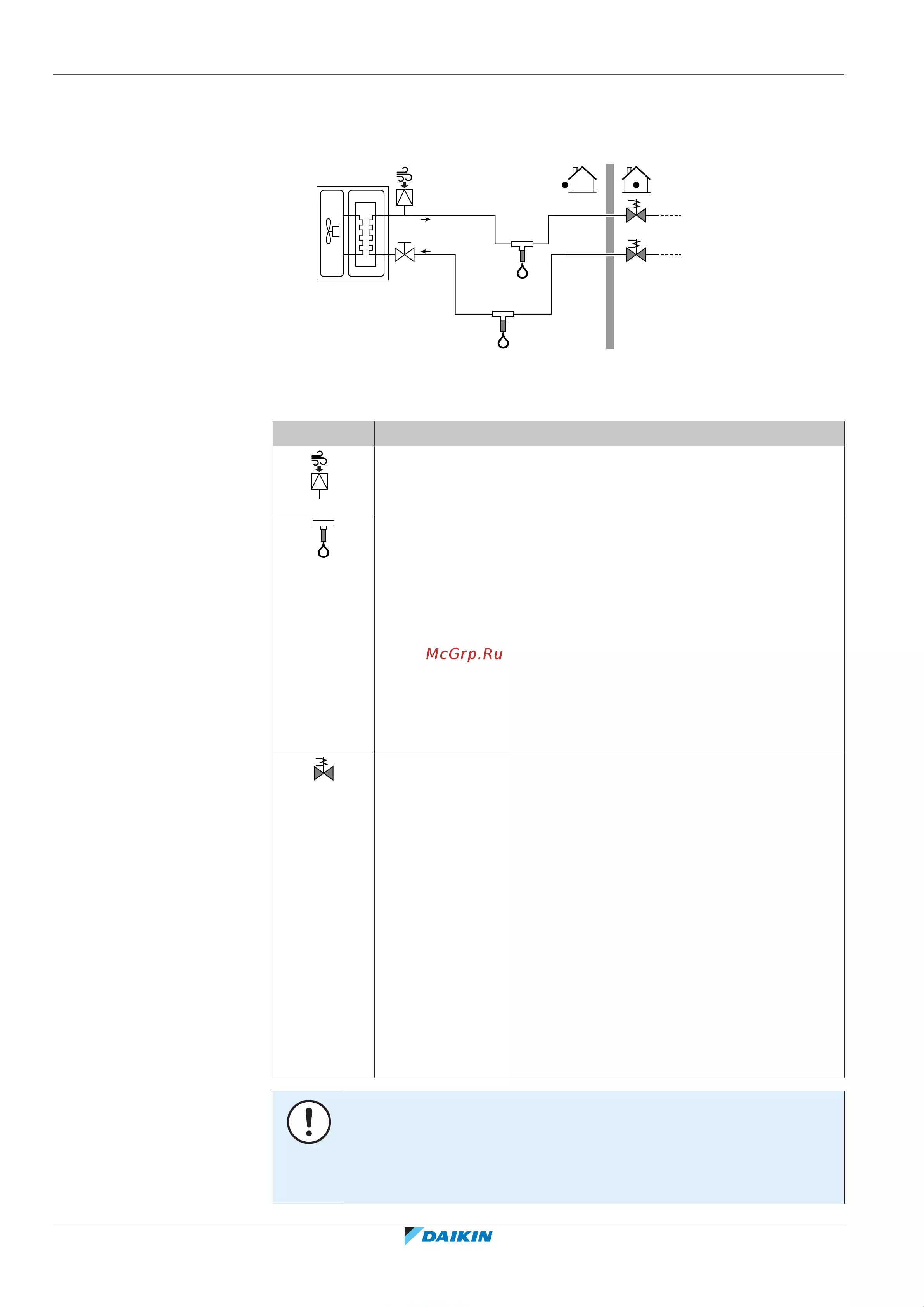

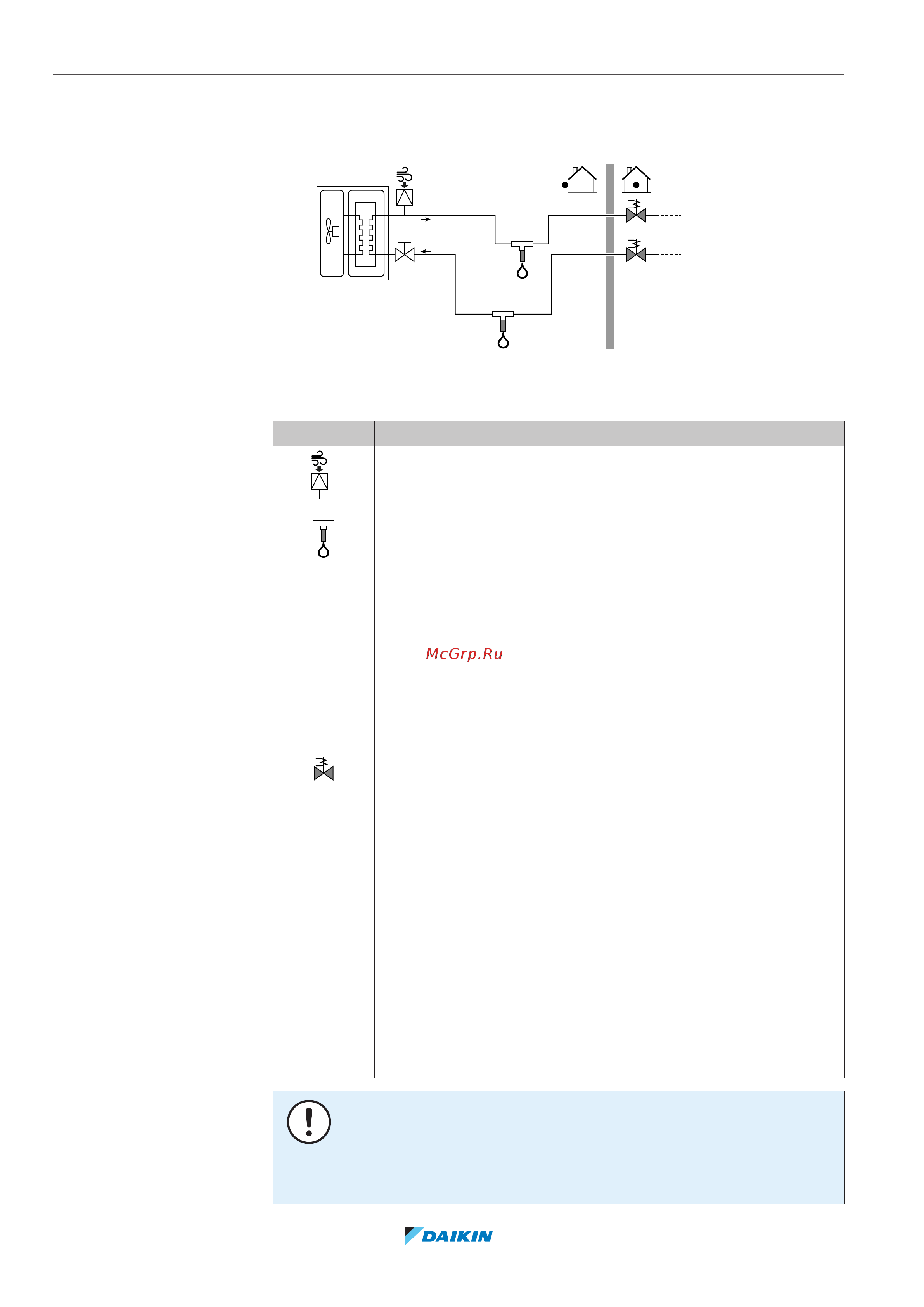

Установка клапанов защиты от замерзания
Для защиты проложенных по месту трубопроводов от замерзания установите
следующие компоненты:
c
c
b
b
a
a Автоматический воздухозаборник
b Клапан защиты от замерзания (дополнительная опция — приобретается на
месте)
c Нормально закрытые клапаны (рекомендуются— приобретаются на месте)
Компонент Описание
a
Автоматический воздухозаборник (для подачи воздуха)
следует установить в наивысшей точке. Например,
автоматический выпуск воздуха.
b
Защита проложенных по месту трубопроводов. Клапаны
защиты от замерзания должны быть установлены:
▪ в вертикальном положении, чтобы обеспечивался свободный
и беспрепятственный поток воды;
▪ во всех нижних точках проложенных по месту
трубопроводов;
▪ в самом холодном месте и вдали от источников тепла.
Внимание! Чтобы отверстие для слива воды не забивалось
льдом, предусмотрите между ним и поверхностью земли
расстояние не менее 15см.
c
Отсечные клапаны, не «выпускающие» воду за пределы здания
при перерыве в электроснабжении. Чтобы не допустить слив
всей воды из находящихся в помещении труб, когда
открываются клапаны защиты от замерзания, можно
использовать нормально закрытые клапаны (расположенные в
помещении рядом с местами ввода/вывода труб).
▪ При перерыве в электроснабжении: нормально закрытые
клапаны закрываются, тем самым отсекая воду, находящуюся
внутри здания. При открытии клапанов защиты от
замерзания сливается только вода, находящаяся снаружи
здания.
▪ В других ситуациях (например, при выходе из строя насоса):
нормально закрытые клапаны остаются открытыми. При
открытии клапанов защиты от замерзания также сливается и
вода, находящаяся внутри здания.
ПРИМЕЧАНИЕ
Если установлены клапаны защиты от замерзания, НЕ выбирайте минимальную
уставку охлаждения ниже 7°C (значение 7°C=используется по умолчанию). В
противном случае клапаны защиты от замерзания могут открываться в режиме
охлаждения.
