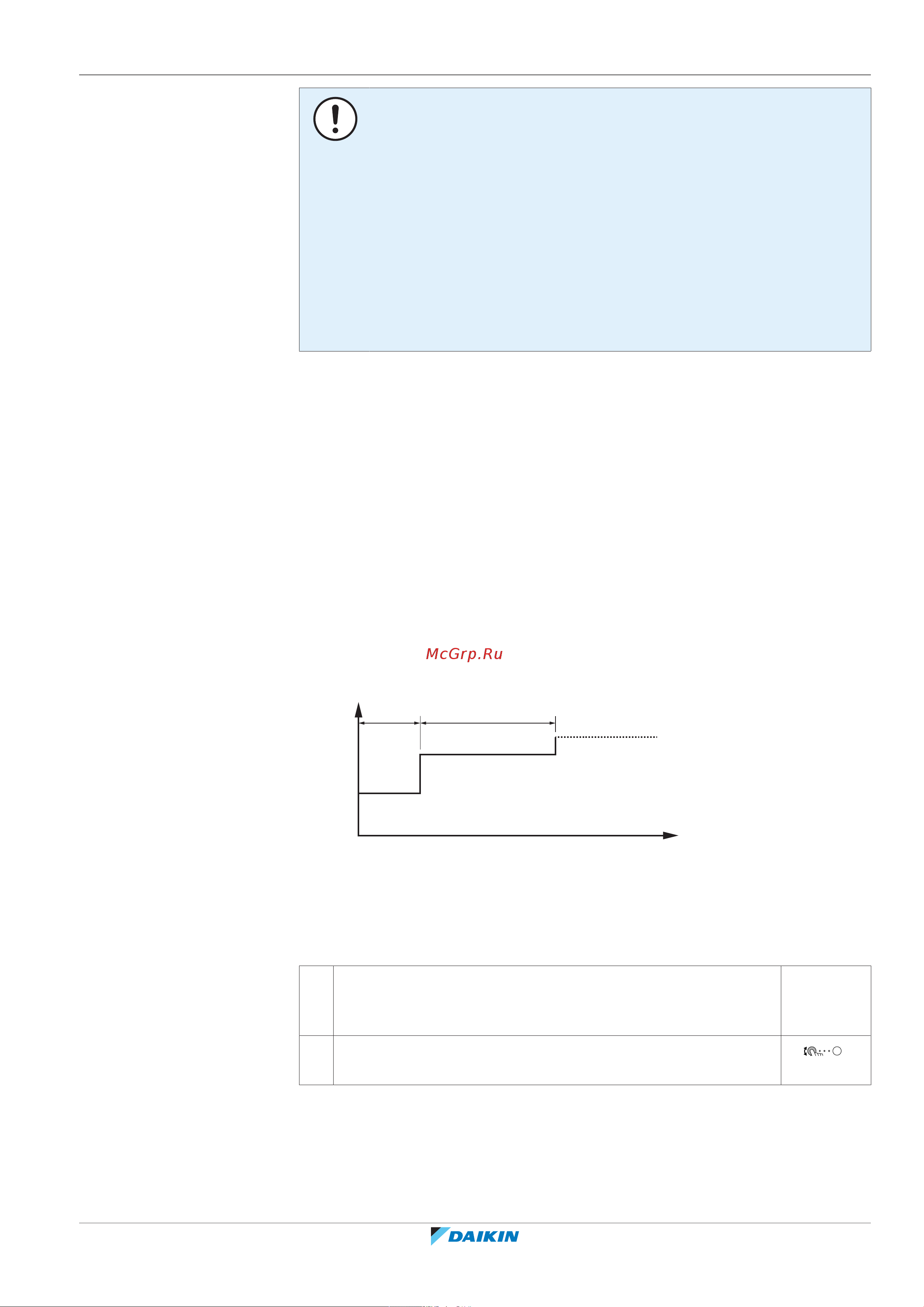

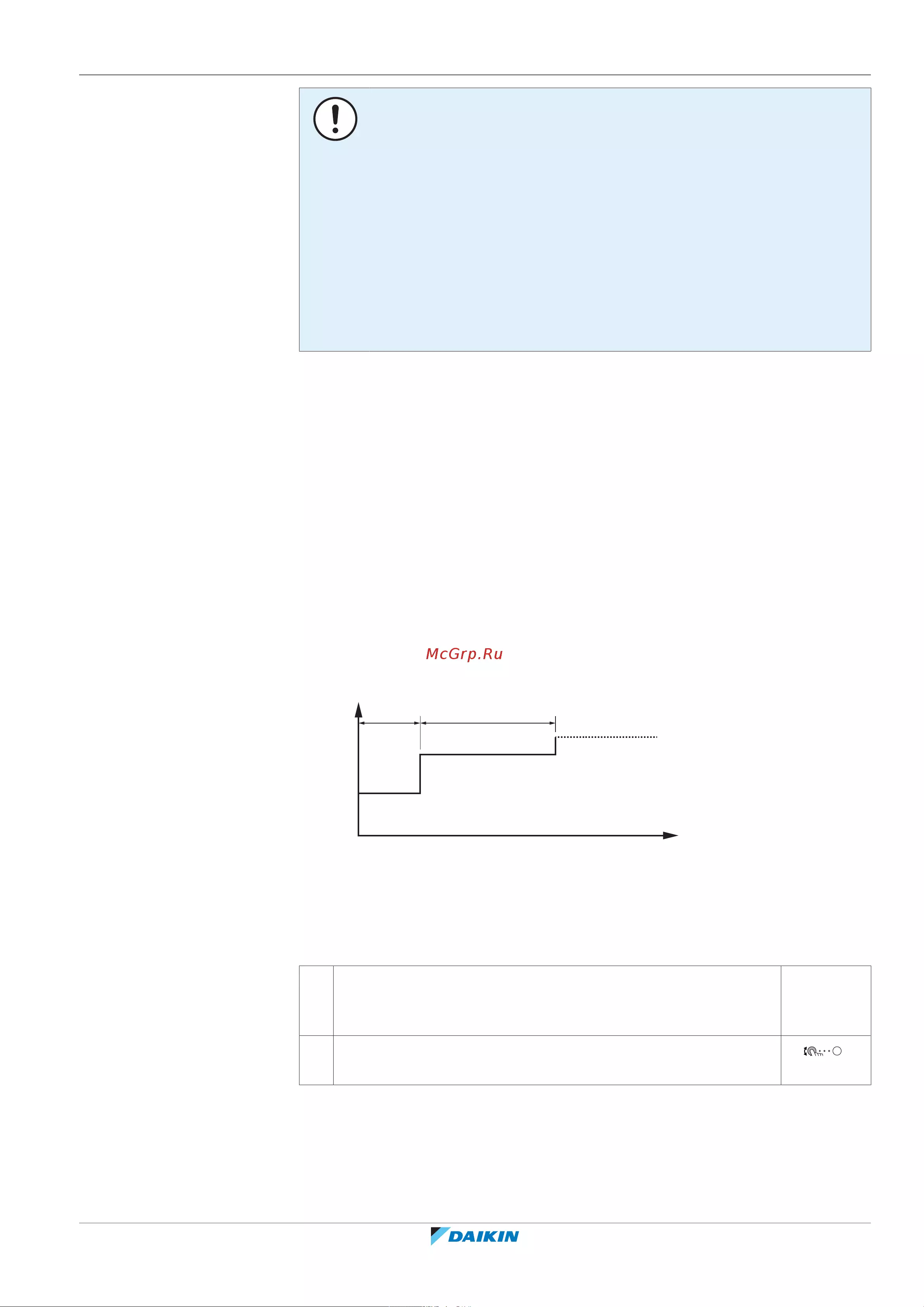

10 | Пусконаладка
Руководство по применению для установщика
229
EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P587501-1B – 2020.10
ПРИМЕЧАНИЕ
Обязанности установщика:
▪ связаться с производителем штукатурного маяка по поводу максимально
допустимой температуры воды во избежание растрескивания штукатурного
маяка;
▪ запрограммировать график обезвоживания штукатурного маяка теплых
полов согласно инструкции по первой просушке штукатурного маяка,
полученной от его производителя;
▪ регулярно проверять надлежащее функционирование согласно заданным
настройкам;
▪ выбрать правильную программу, соответствующую типу используемого
штукатурного маяка.
Просушка стяжки теплого пола до монтажа или в ходе монтажа наружного
агрегата
Функцию просушки стяжки теплого пола (UFH) можно запустить до окончания
монтажа наружного агрегата. В этом случае просушка стяжки теплого пола
производится резервным нагревателем, который обеспечивает воду на
выходе при неработающем тепловом насосе.
Программирование графика обезвоживания штукатурного маяка теплых полов
Продолжительность и температура
Установщик может запрограммировать до 20 действий. Для каждого действия
он должен ввести:
1 продолжительность в часах, до 72часов,
2 нужную температуру воды на выходе, до 55°C.
Пример:
t
T
A1
25°C (1)
35°C (2)
24h (1) 36h (2)
T Нужная температура воды на выходе (15~55°C)
t Продолжительность (1~72ч)
(1) Шаг 1
(2) Шаг 2
Ступени
1 Установите уровень доступа пользователя Установщик. См.
раздел «Изменение уровня разрешений
пользователей» [4128].
—
2 Перейдите к [A.4.2]: Пуско-наладка > Просушка стяжки
теплого пола > Программа.
