12 | Техническое и иное обслуживание
Руководство по применению для установщика
236
EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P587501-1B – 2020.10

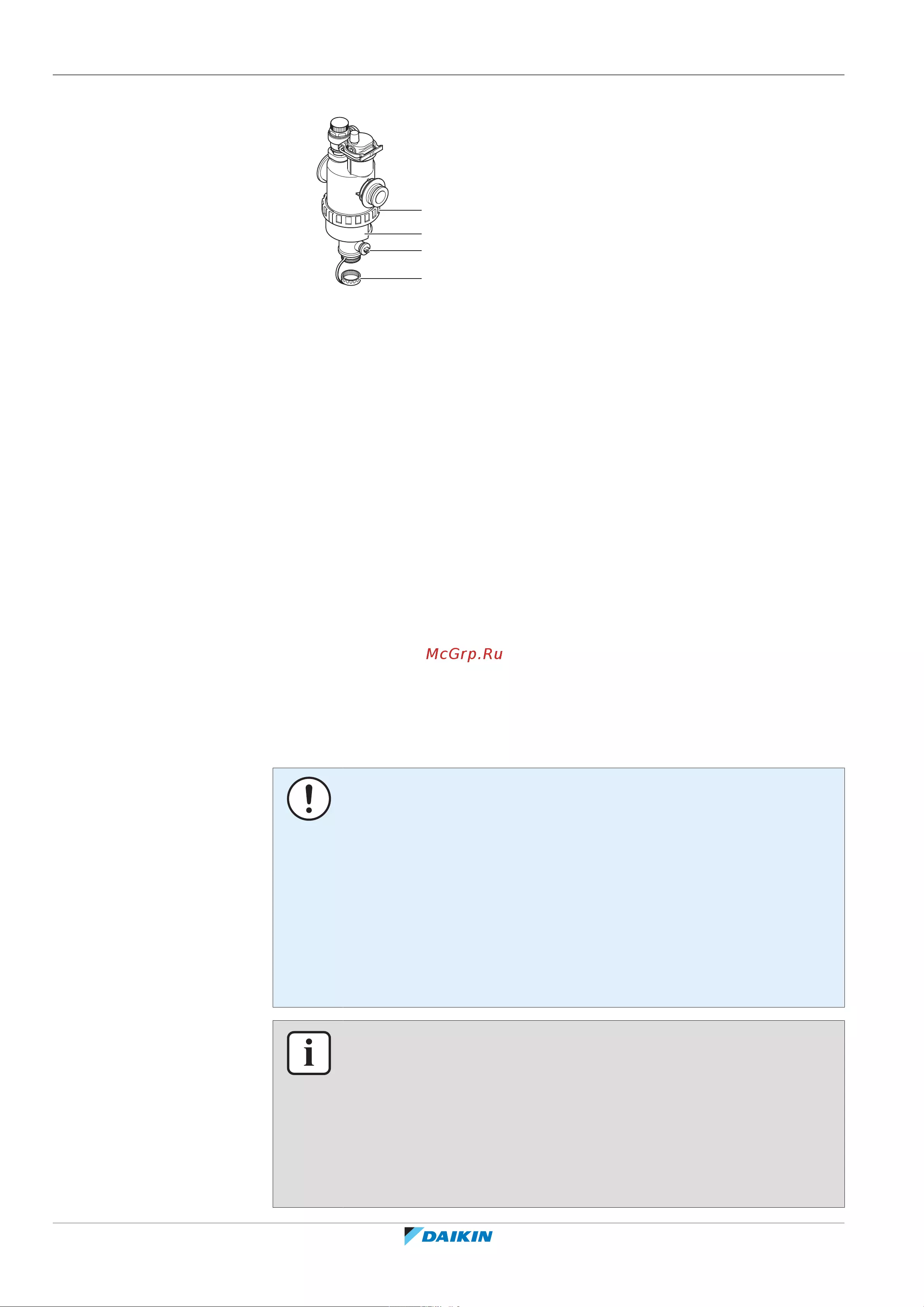

Магнитный фильтр/пылеотделитель
b
a
c
d
a Винтовое соединение
b Магнитный стакан
c Сливной клапан
d Сливная крышка
Ежегодное техническое обслуживание магнитного фильтра/отделителя
загрязнений включает:
▪ Проверка затяжки резьбового соединения между двумя частями магнитного
фильтра/отделителя загрязнений (a).
▪ Опорожнение отделителя загрязнений в следующем порядке:
1 Снимите магнитный стакан (b).
2 Отвинтите сливную крышку (d).
3 Подсоедините сливной шланг снизу фильтра для воды так, чтобы воду и
загрязнения можно было собрать в подходящей емкости (бутылка,
раковина...).
4 Откройте сливной клапан на пару секунд (c).
Результат: Вытекает вода с загрязнениями.
5 Закройте сливной клапан.
6 Завинтите сливную крышку на место.
7 Закрепите магнитный стакан.
8 Проверьте давление в контуре воды. При необходимости добавьте воды.
ПРИМЕЧАНИЕ
▪ При проверке магнитного фильтра/отделителя загрязнений на
герметичность надежно удерживайте его. чтобы усилия НЕ воздействовали
на трубопровод воды.
▪ НЕ изолируйте магнитный фильтр/отделитель загрязнений путем закрытия
запорных клапанов. Для надлежащего опорожнения отделителя загрязнений
требуется достаточное давление.
▪ Чтобы загрязнения не оставались в отделителе загрязнений ВСЕГДА
снимайте магнитный стакан.
▪ ВСЕГДА сначала отвинчивайте сливную крышку и подсоединяйте сливной
шланг снизу фильтра для воды, а затем открывайте сливной клапан.
ИНФОРМАЦИЯ
Чтобы очистить фильтр для воды при ежегодном техническом обслуживании, не
требуется снимать его с блока. Но в случае проблемы с фильтром для воды
возможно потребуется снять его для тщательной очистки. Выполните действия,
описанные в следующих разделах:
▪ «Снятие фильтра для воды» [4238]
▪ «Очистка фильтра для воды в случае нарушения нормальной работы» [4239]
▪ «Монтаж фильтра для воды» [4240]
