![Daikin ETBX16DF9W [131/288] Конфигурирование](/views2/1797375/page131/bg83.png)
9 | Конфигурирование
Руководство по применению для установщика
131
EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P587501-1B – 2020.10
Настройка См.
Время/дата [7.2]
Часы —
Минуты
Год
Месяц
День
Система
Тип внутреннего агрегата
(только для чтения)
«Настройки установщика» [4193]
Тип резервного нагревателя
[9.3.1]
Гор.вода быт.потр. [9.2.1]
Авар. ситуация [9.5]
Количество зон [4.4] «Нагрев/охлаждение
помещения» [4169]
Заполненная гликолем система
(обзор местной настройки [E‑0D])
«Настройки установщика» [4193]
Мощность вспомогательного
нагревателя [9.4.1] (при ее
наличии)
Резервный нагреватель
Напряжение [9.3.2] «Резервный нагреватель» [4195]
Конфигурирование [9.3.3]
Ступень производительности·1
[9.3.4]
Дополнительная ступень
производительности 2 [9.3.5] (при
ее наличии)
Главная зона
Тип отопительного прибора [2.7] «Главная зона» [4153]
Управление [2.9]
Режим уставки [2.4]
Погодозависимая кривая
нагрева [2.5] (если применимо)
Погодозависимая кривая
охлаждения [2.6] (если применимо)
Расписание [2.1]
Тип кривой МЗ [2.E]
Дополнительная зона (только если [4.4]=1)
Содержание
- Руководство по применению для установщика p.1
- Daikin altherma 3 h ht w p.1
- Содержание p.2
- Руководство по применению для установщика p.2
- Руководство по применению 30 p.2
- Общая техника безопасности 6 p.2
- Монтаж агрегата 63 p.2
- Информация об агрегатах и дополнительном оборудовании 23 p.2
- Информация о документации 14 p.2
- Информация о блоке 17 p.2
- Конфигурирование 127 p.3
- Содержание p.3
- Подключение электрооборудования 96 p.3
- Монтаж трубопроводов 82 p.3
- Возможные неисправности и способы их устранения 241 p.4
- Утилизация 255 p.4
- Техническое и иное обслуживание 234 p.4
- Содержание p.4
- Пусконаладка 222 p.4
- Передача потребителю 233 p.4
- Технические данные 257 p.5
- Таблица местных настроек 276 p.5
- Содержание p.5
- Глоссарий 275 p.5
- Информация о документации p.6
- Значение предупреждений и символов p.6
- В этой главе p.6
- Общая техника безопасности p.6
- Символ пояснения p.7
- Примечание p.7
- Прежде чем приступать к установке оборудования ознакомьтесь с содержанием руководства по монтажу и эксплуатации а также с инструкциями по прокладке электропроводки p.7
- Предупреждение p.7
- Предостережение p.7
- Перед выполнением любых работ по техническому и иному обслуживанию ознакомьтесь с содержанием руководства по техобслуживанию p.7
- Опасно опасность возгорания или ожога p.7
- Общие требования p.7
- Общая техника безопасности p.7
- Информация p.7
- Если возникли сомнения по поводу установки или эксплуатации блока обратитесь к продавцу оборудования p.7
- Дополнительную информацию см в справочном руководстве для монтажника и пользователя p.7
- Для установщика p.7
- Общая техника безопасности p.8
- Место установки p.8
- Хладагент p.9
- Разбавитель для краски или бензин суспензии углеродного волокна или воспламеняемой пыли p.9
- Примечание p.9
- Предупреждение p.9
- Опасно взрывоопасно p.9
- Общая техника безопасности p.9
- Кислоты коррозия медных труб и мест пайки может привести к утечке хладагента p.9
- Если применимо дополнительные сведения см в руководстве по монтажу или в справочном руководстве для монтажника p.9
- Где существует риск возгорания вследствие утечки горючих газов например p.9
- Где выделяются коррозионные испарения например пары серной p.9
- Общая техника безопасности p.10
- Опасно риск поражения электрическим током p.11
- Общая техника безопасности p.11
- Если применимо дополнительные сведения см в руководстве по монтажу или в справочном руководстве для монтажника p.11
- Если применимо дополнительные сведения см в инструкции по монтажу или в руководстве по применению для монтажника p.11
- Вода p.11
- Электрическая система p.11
- Солевой раствор p.11
- Примечание p.11
- Предупреждение p.11
- Примечание p.12
- Предупреждение p.12
- Предостережение p.12
- Общая техника безопасности p.12
- Примечание p.13
- Предупреждение p.13
- Общая техника безопасности p.13
- Во избежание помех силовые кабели следует прокладывать не ближе 1 м от телевизоров или радиоприемников в зависимости от длин радиоволн расстояние в 1 м может оказаться недостаточным p.13
- Информация о настоящем документе p.14
- Информация о документации p.14
- В этой главе p.14
- Информация о документации p.15
- Общий обзор руководства по применению для установщика p.15
- Информация о документации p.16
- Перемещение наружного агрегата p.17
- Обзор информация о блоке p.17
- Наружный блок p.17
- Информация о блоке p.17
- В этой главе p.17
- Информация о блоке p.18
- Чтобы распаковать наружный агрегат p.19
- Информация о блоке p.19
- Информация о блоке p.20
- Для снятия аксессуаров с наружного агрегата p.20
- Примечание p.21
- Некоторые принадлежности расположены внутри агрегата чтобы открыть агрегат см раздел чтобы открыть внутренний агрегат 4 69 p.21
- Информация о блоке p.21
- Внутренний блок p.21
- Чтобы распаковать внутренний агрегат p.21
- Снятие аксессуаров с внутреннего блока p.21
- Информация о блоке p.22
- Оборудовании p.23
- Обзор информация об агрегатах и дополнительном оборудовании p.23
- Обзор информация об агрегатах и дополнительном p.23
- Информация об агрегатах и дополнительном оборудовании p.23
- Информация об агрегатах и дополнительном p.23
- Информация об агрегатах и p.23
- Идентификация p.23
- Идентификационная табличка наружный блок p.23
- Дополнительном оборудовании p.23
- В этой главе p.23
- Информация об агрегатах и дополнительном оборудовании p.24
- Идентификационная табличка внутренний блок p.24
- Возможные комбинации внутреннего агрегата и наружного агрегата p.24
- Комбинации агрегатов и дополнительного оборудования p.24
- Потребления p.25
- Оборудовании p.25
- Информация об агрегатах и дополнительном p.25
- Возможные комбинации внутреннего агрегата и резервуара горячей воды бытового потребления p.25
- Возможные комбинации внутреннего агрегата и резервуара горячей воды бытового p.25
- Информация об агрегатах и дополнительном оборудовании p.26
- Возможные опции для наружного агрегата p.26
- Возможные опции для внутреннего агрегата p.26
- Оборудовании p.27
- Информация об агрегатах и дополнительном p.27
- Информация об агрегатах и дополнительном оборудовании p.28
- Оборудовании p.29
- Информация об агрегатах и дополнительном p.29
- Обзор руководство по применению p.30
- В этой главе p.30
- Руководство по применению p.30
- Теплые полы или радиаторы проводной комнатный термостат p.31
- Теплового насоса p.31
- Сколько помещений отапливаются или охлаждаются системой p.31
- Система теплового насоса подает воду к нагревательным приборам в одном или нескольких помещениях p.31
- Руководство по применению p.31
- Примечание p.31
- Поскольку система предлагает гибкие решения для управления температурой в каждом помещении необходимо прежде всего ответить на следующие вопросы p.31
- Одно помещение p.31
- Настройка системы обогрева охлаждения помещения p.31
- Настройка p.31
- Какова их расчетная температура воды на выходе p.31
- Какие типы нагревательных приборов используются в каждом помещении и p.31
- Информация p.31
- Выяснив требования к отоплению охлаждению помещения мы рекомендуем выбрать следующие настройки системы p.31
- Руководство по применению p.32
- Руководство по применению p.33
- Руководство по применению p.34
- Руководство по применению p.35
- Руководство по применению p.36
- Руководство по применению p.37
- Несколько помещений одна зона температуры воды на выходе p.37
- Руководство по применению p.38
- Руководство по применению p.39
- Руководство по применению p.40
- Руководство по применению p.41
- Руководство по применению p.42
- Несколько помещений две зоны температуры воды на выходе p.42
- Руководство по применению p.43
- Руководство по применению p.44
- Помещения p.45
- Настройка вспомогательного источника тепла для обогрева p.45
- Руководство по применению p.45
- Руководство по применению p.46
- Уставка у вспомогательного газового водонагревателя p.47
- Термостат наружной температуры p.47
- С интерфейса пользователя мастер настройки конфигурации p.47
- Ручной контакт p.47
- Руководство по применению p.47
- Примечание p.47
- Переключение на внешний источник тепла сигналом вспомогательного контакта p.47
- Наличии одной зоны температуры воды на выходе см 5 настройка системы обогрева охлаждения помещения 4 31 p.47
- Конфигурирование p.47
- Контакт переключения тарифа на электричество p.47
- Источника тепла p.47
- Вспомогательный контакт может быть следующим p.47
- Возможно только при управлении внешним комнатным термостатом и при p.47
- Установка соедините следующую проводку на месте p.47
- Во избежание замерзания трубопроводов с водой у вспомогательного газового водонагревателя должна быть фиксированная уставка температуры 55 c или погодозависимая уставка p.47
- Установите использование двухвариантной системы в качестве внешнего p.47
- Установите двухвариантную температуру и гистерезис p.47
- Схема системы отдельный резервуар гвбп p.48
- Руководство по применению p.48
- Определение объема и нужной температуры для резервуара гвбп p.48
- Настройка резервуара горячей воды бытового потребления p.48
- Люди воспринимают воду как горячую когда ее температура составляет 40 c поэтому потребление гвбп всегда выражается как эквивалент объема горячей воды при 40 c в то же время в резервуаре гвбп можно установить более высокую температуру воды например 53 c после чего смешать с холодной водой например 15 c p.48
- Выбор объема и нужной температуры для резервуара гвбп состоит из следующего 1 определение потребления гвбп эквивалентное объему горячей воды при температуре 40 c p.48
- Выбор объема и нужной температуры для резервуара гвбп p.48
- Руководство по применению p.49
- Руководство по применению p.50
- Настройка и конфигурация резервуар гвбп p.50
- Руководство по применению p.51
- Насос гвбп для быстрого нагрева воды p.51
- Насос гвбп для дезинфекции p.52
- Руководство по применению p.52
- Руководство по применению p.53
- Настройка учета энергопотребления p.53
- Насос гвбп для предварительного нагрева резервуара p.53
- Руководство по применению p.54
- Потребленная энергия p.54
- Величина нагрева p.54
- Руководство по применению p.55
- Обычный источник электропитания p.55
- Руководство по применению p.56
- Источник электропитания по льготному тарифу p.56
- Настройка p.57
- Наружного агрегата p.57
- Нагреватель и дополнительный вспомогательный нагреватель p.57
- Типы счетчиков p.57
- Можно использовать следующие опции управления потреблением энергии соответствующие настройки подробнее рассмотрены в разделе управление потреблением энергии 4 207 p.57
- Счетчик 2 измеряет остальное т е внутренний агрегат резервный p.57
- В других случаях используется трехфазный счетчик p.57
- Счетчик 2 p.57
- Счетчик 1 одно или трехфазный счетчик в зависимости от электропитания p.57
- См раздел подключение электрических счетчиков 4 119 p.57
- Руководство по применению p.57
- Пример p.57
- При однофазной конфигурации резервного нагревателя используется p.57
- Подключите счетчик 2 к x5m 3 и x5m 4 p.57
- Подключите счетчик 1 к x5m 5 и x5m 6 p.57
- Однофазный счетчик p.57
- Однофазный наружный агрегат с трехфазным резервным нагревателем p.57
- Настройка контроля потребления энергии p.57
- Руководство по применению p.58
- Постоянное ограничение потребления энергии p.58
- Ограничение потребления энергии активированное цифровыми входами p.59
- Руководство по применению p.59
- Руководство по применению p.60
- Процесс ограничения потребления энергии p.60
- Уровень ограничения потребления энергии не позволяет работать ни p.61
- Руководство по применению p.61
- Приоритетный нагреватель вспомогат нагреватель если применимо p.61
- Примечание p.61
- Ограничение мощности согласно bbr16 следует использовать в том случае если необходимо выполнять требования регламента bbr16 шведский регламент энергопотребления p.61
- Ограничение мощности согласно bbr16 можно использовать в сочетании с другими опциями управления потреблением энергии в этом случае блок будет осуществлять самое жесткое управление энергопотреблением p.61
- Ограничение мощности согласно bbr16 p.61
- Настройка и конфигурация p.61
- Информация p.61
- Дополнительного оборудования не требуется p.61
- Далее потребление энергии ограничивается следующим образом p.61
- Вспомогательному нагревателю ни резервному нагревателю шаг 1 и шаг 2 p.61
- Настройка датчика наружной температуры p.62
- Руководство по применению p.62
- Требования к месту установки наружного блока p.63
- Монтаж агрегата p.63
- Как подготовить место установки p.63
- В этой главе p.63
- Монтаж агрегата p.64
- Монтаж агрегата p.65
- Требования к месту установки внутреннего блока p.66
- Погодных условиях p.66
- Монтаж агрегата p.66
- Дополнительные требования к месту установки наружного блока в холодных p.66
- Монтаж агрегата p.67
- Снятие установка панелей агрегатов p.68
- Открытие блоков p.68
- Монтаж агрегата p.68
- Как снять транспортировочную распорку p.68
- Чтобы открыть наружный агрегат p.68
- Чтобы открыть внутренний агрегат p.69
- Монтаж агрегата p.69
- Закрытие наружного блока p.69
- Монтаж агрегата p.70
- Чтобы закрыть внутренний агрегат p.71
- Монтаж агрегата p.71
- Подготовка монтажной конструкции p.72
- Монтаж наружного блока p.72
- Монтаж наружного агрегата p.72
- Монтаж агрегата p.72
- Меры предосторожности при монтаже наружного блока p.72
- Установка наружного блока p.73
- Монтаж агрегата p.73
- Обустройство дренажа p.74
- Монтаж агрегата p.74
- Расстоянии не более 150 мм от днища блока во избежание просачивания воды в блок а также каплеобразования см рисунок ниже p.75
- Примечание p.75
- Не допускайте слив воды на тротуары во избежание гололедицы во время p.75
- Монтаж агрегата p.75
- Используйте сливную пробку с уплотнительным кольцом и сливной шланг p.75
- Заморозков p.75
- Если блок монтируется на раме установите водонепроницаемый поддон на p.75
- Установка воздуховыпускной решетки p.76
- Монтаж агрегата p.76
- Снятие воздуховыпускной решетки и ее закрепление в защитном положении p.77
- Снимите верхнюю часть воздуховыпускной решетки p.77
- Предупреждение p.77
- Монтаж агрегата p.77
- Вставьте штифты с полукруглыми головками p.77
- Вставьте крюки p.77
- Вкрутите 6 оставшихся винтов p.77
- Монтаж агрегата p.78
- Установка внутреннего агрегата p.79
- Монтаж внутреннего агрегата p.79
- Монтаж агрегата p.79
- Меры предосторожности при монтаже внутреннего агрегата p.79
- Монтаж агрегата p.80
- Подсоединение сливного шланга к сливу p.81
- Монтаж агрегата p.81
- Требования к контуру циркуляции воды p.82
- Подготовка трубопроводов воды p.82
- Монтаж трубопроводов p.82
- В этой главе p.82
- Монтаж трубопроводов p.83
- Монтаж трубопроводов p.84
- Проверка объема и расхода воды p.85
- Монтаж трубопроводов p.85
- Формула расчета предварительного давления в расширительном баке p.85
- Монтаж трубопроводов p.86
- Монтаж трубопроводов p.87
- Изменение предварительного давления в расширительном баке p.87
- Проверка объема воды примеры p.88
- Присоединение трубопроводов воды p.88
- Подсоединение трубопровода воды p.88
- Монтаж трубопроводов p.88
- Монтаж трубопроводов p.89
- Меры предосторожности при подсоединении трубопровода воды p.89
- Для соединения трубопроводов воды p.89
- Примечание p.90
- Подсоедините проложенный по месту трубопровод наружного агрегата к входному патрубку воды a внутреннего агрегата p.90
- Подсоедините проложенный по месту трубопровод нагрева охлаждения помещения к выходному патрубку воды b внутреннего агрегата p.90
- Монтаж трубопроводов p.90
- Внутренний агрегат p.90
- Установите кольцевые уплотнения и запорные клапаны на соединениях воды внутреннего агрегата p.90
- Монтаж трубопроводов p.91
- Защита контура воды от замерзания p.91
- Заполнение контура циркуляции воды p.91
- Предупреждение p.92
- После добавления гликоля в воду ее температура замерзания понижается p.92
- Необходимая концентрация гликоля зависит от предполагаемой наименьшей температуры снаружи а также от того требуется ли защита от разрыва или от замерзания чтобы предотвратить замерзание системы нужно больше гликоля p.92
- Монтаж трубопроводов p.92
- Можно использовать либо пропиленгликоль p.92
- Либо этиленгликоль p.92
- Используйте только пропиленгликол p.92
- Защита от замерзания с использованием гликоля p.92
- Если то p.92
- Добавьте гликоль согласно представленной ниже таблице p.92
- В системе нет резервуара горячей воды бытового потребления p.92
- В системе есть резервуар горячей воды бытового потребления p.92
- Требуемая концентрация гликоля p.92
- Типы гликоля которые можно использовать зависят от того есть ли в системе резервуар горячей воды бытового потребления p.92
- Типы гликоля p.92
- Примечание p.92
- Монтаж трубопроводов p.93
- Монтаж трубопроводов p.94
- Монтаж трубопроводов p.95
- Заполнение резервуара горячей воды бытового потребления p.95
- Для изоляции трубопровода воды p.95
- Подсоединение электропроводки p.96
- Подключение электрооборудования p.96
- Меры предосторожности при подключении электропроводки p.96
- В этой главе p.96
- Наконечник на конец провода установите круглый отогнутый разъем на провод над покрытой частью и закрепите разъем подходящим p.97
- Информация p.97
- Инструментом p.97
- Соблюдайте следующие рекомендации p.97
- Рекомендации относительно подсоединения электропроводки p.97
- Примечание p.97
- При использовании многожильных проводов установите круглый обжимной p.97
- Предупреждение p.97
- Предостережение p.97
- Подключение электрооборудования p.97
- Соблюдение электрических нормативов p.98
- Подключение электрооборудования p.98
- Подключение электрооборудования p.99
- Информация об энергосберегающем источнике электропитания p.99
- Подключение электрооборудования p.100
- Подключение наружного агрегата p.100
- Обзор электрических соединений за исключением внешних приводов p.100
- Подключение электропроводки к наружному блоку p.101
- Подключение электрооборудования p.101
- Подключение электрооборудования p.102
- Подключение электрооборудования p.103
- Подключение электрооборудования p.104
- Подключение электрооборудования p.105
- Подключение электрооборудования p.106
- Эта процедура необходима только в местах с низкими температурами снаружи p.107
- Требуемый дополнительный аксессуар входит в комплект поставки агрегата p.107
- Подключение электрооборудования p.107
- Перемещение термистора воздуха на наружный агрегат p.107
- Крепление термистора p.107
- Подключение электрооборудования p.108
- Подключение внутреннего агрегата p.108
- Подключение электрооборудования p.109
- Подключение электрооборудования p.110
- Подключение электрооборудования p.111
- Подключение электрооборудования p.112
- Подключение электрооборудования p.113
- Подключение основного источника питания p.113
- Подключение электрооборудования p.114
- Электропитание провода p.115
- Резервный нагреватель p.115
- Предупреждение p.115
- Подсоединение электропитания к резервному нагревателю p.115
- Подключение электрооборудования p.115
- Нагревателя p.115
- Модель резервного p.115
- Информация p.115
- Зафиксируйте кабели с помощью стяжек на креплениях кабельных стяжек p.115
- 9w 3n 400 в 4 gnd p.115
- 6v 1n 230 в 6v 2 gnd p.115
- 230 в 6t1 3 gnd p.115
- Подключение электрооборудования p.116
- Электропитание p.117
- Подключение электропитания резервного p.117
- Подключение электрооборудования p.117
- Нагревателя p.117
- Модель p.117
- B внешняя электропроводка см таблицу ниже p.117
- A установленный на заводе изготовителе кабель который подключен к контактору резервного нагревателя в распределительной коробке k5m для моделей 6v и 9w p.117
- 6v 6v 1n 230 в p.117
- 6v 6t1 3 230 в p.117
- Подключение электрооборудования p.118
- Подключение запорного клапана нагрев охлаждение p.118
- Подключение электрооборудования p.119
- Подключение электрических счетчиков p.119
- Подключение электрооборудования p.120
- Подключение насоса горячей воды бытового потребления p.120
- Подключение подачи аварийного сигнала p.121
- Подключение электрооборудования p.121
- Подключение электрооборудования p.122
- Подключение выхода вкл выкл обогрева охлаждения помещения p.122
- Подключение электрооборудования p.123
- Подключение переключения на внешний источник тепла p.123
- Подключение электрооборудования p.124
- Подключение цифровых вводов потребления энергии p.124
- Подключение электрооборудования p.125
- Подключение предохранительного термостата с размыкающим контактом p.125
- Примечание p.126
- Подключение электрооборудования p.126
- Информация p.126
- Зафиксируйте кабель с помощью стяжек на креплениях кабельных стяжек p.126
- Обзор конфигурирование p.127
- Конфигурирование p.127
- В этой главе p.127
- Конфигурирование p.128
- Для доступа к наиболее часто используемым командам p.128
- Конфигурирование p.129
- После первого включения питания системы на интерфейс пользователя будут выводиться указания мастера настройки конфигурации таким образом вы сможете задать самые важные начальные настройки с ними агрегат сможет работать правильно при необходимости после этого через структуру меню можно будет задать более подробные настройки p.130
- Поверните правый наборный диск чтобы изменить значение с 15 на 20 p.130
- Поверните левый наборный диск чтобы выбрать первую часть настройки и подтвердите нажимая на наборный диск p.130
- Поверните левый наборный диск чтобы выбрать вторую часть настройки p.130
- Обзор местных настроек p.130
- Настройка см p.130
- Нажмите центральную кнопку чтобы вернуться на главный экран p.130
- Нажмите на левый наборный диск чтобы подтвердить новую настройку p.130
- Навигационную цепочку p.130
- Мастер конфигурации p.130
- Конфигурирование p.130
- Информация p.130
- Здесь представлен краткий обзор настроек при конфигурировании все настройки также можно изменить в меню настроек используйте p.130
- Язык 7 p.130
- Конфигурирование p.131
- Конфигурирование p.132

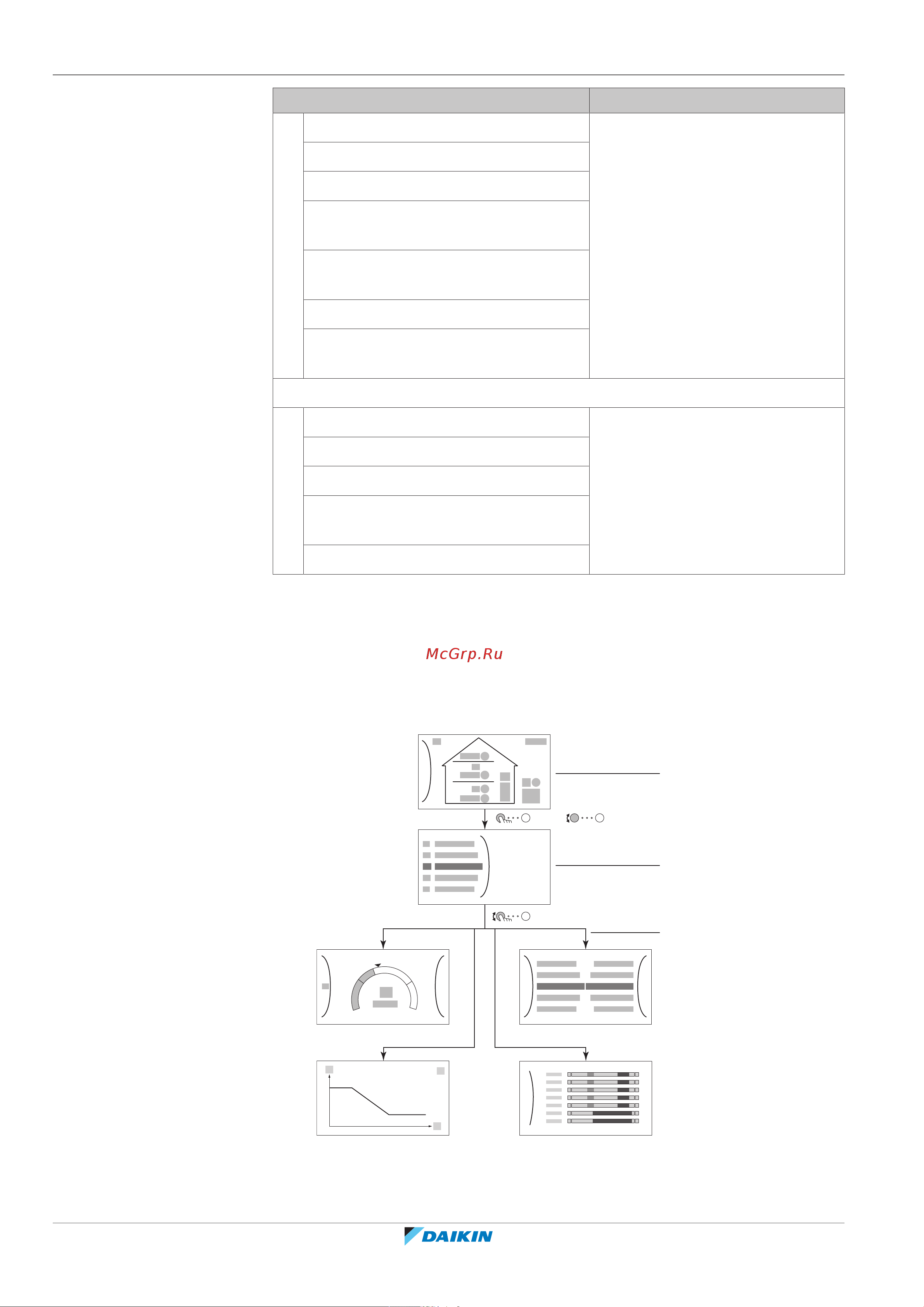

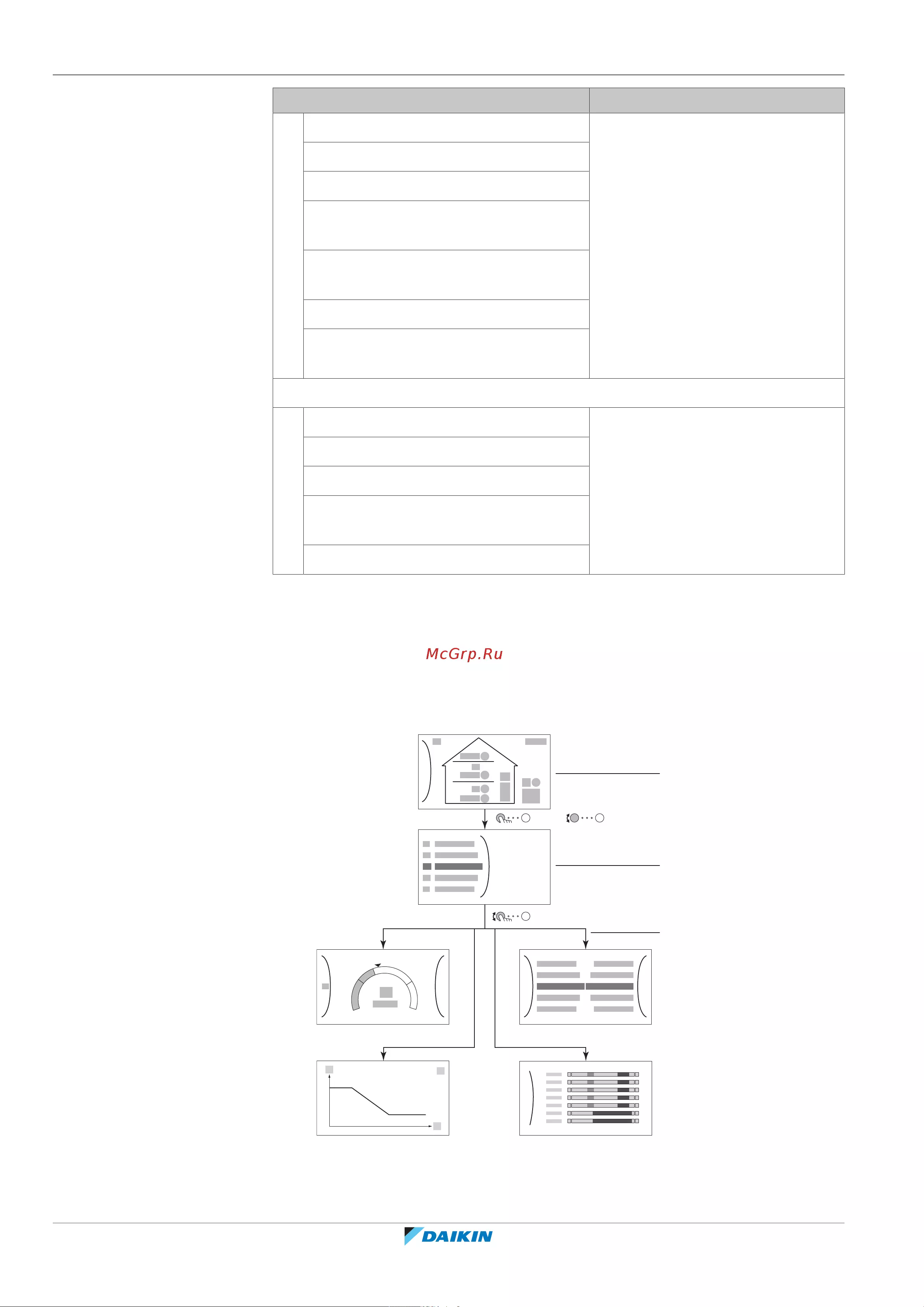

- Возможные экраны краткий обзор p.132
- Возможные экраны p.132
- Конфигурирование p.133
- Главный экран p.133
- Конфигурирование p.134
- Экран главного меню p.135
- Конфигурирование p.135
- Экран меню p.136
- Конфигурирование p.136
- Экран уставок p.137
- Конфигурирование p.137
- Подробный экран со значениями p.138
- Конфигурирование p.138
- Экран расписания пример p.138
- Конфигурирование p.139
- Конфигурирование p.140
- Конфигурирование p.141
- Что такое кривая зависимости от погоды p.142
- Кривая зависимости от погоды p.142
- Конфигурирование p.142
- Кривая по 2 точкам p.143
- Конфигурирование p.143
- Кривая с наклоном и смещением p.144
- Конфигурирование p.144
- Конфигурирование p.145
- Конфигурирование p.146
- Использование кривых зависимости от погоды p.146
- Конфигурирование p.147
- Конфигурирование p.148
- Помещение p.148
- Неисправности p.148
- Меню настроек p.148
- Конфигурирование p.149
- Конфигурирование p.150
- Конфигурирование p.151
- Конфигурирование p.152
- Конфигурирование p.153
- Главная зона p.153
- Конфигурирование p.154
- Конфигурирование p.155
- Конфигурирование p.156
- Конфигурирование p.157
- Конфигурирование p.158
- Конфигурирование p.159
- Конфигурирование p.160
- Конфигурирование p.161
- Конфигурирование p.162
- Конфигурирование p.163
- Конфигурирование p.164
- Дополнительная зона p.164
- Конфигурирование p.165
- Конфигурирование p.166
- Конфигурирование p.167
- Конфигурирование p.168
- Нагрев охлаждение помещения p.169
- Конфигурирование p.169
- Конфигурирование p.170
- Конфигурирование p.171
- Конфигурирование p.172
- Конфигурирование p.173
- Конфигурирование p.174
- Конфигурирование p.175
- Конфигурирование p.176
- Конфигурирование p.177
- Резервуар p.178
- Конфигурирование p.178
- Конфигурирование p.179
- Конфигурирование p.180
- Конфигурирование p.181
- Конфигурирование p.182
- Примечание p.183
- Предостережение p.183
- Максимальная уставка температуры гвбп p.183
- Максимальная температура которую пользователи могут выбрать для горячей воды бытового потребления эта настройка используется для ограничения температур в кранах горячей воды p.183
- Конфигурирование p.183
- Информация p.183
- Конфигурирование p.184
- Конфигурирование p.185
- Пример уставка p.186
- Пользовательские настройки p.186
- Обзор p.186
- Максимальная температура теплового насоса 6 01 p.186
- Конфигурирование p.186
- Информация p.186
- Данное подменю содержит следующие пункты p.186
- Конфигурирование p.187
- Конфигурирование p.188
- Конфигурирование p.189
- Конфигурирование p.190
- Конфигурирование p.191
- Информация p.191
- Конфигурирование p.192
- Конфигурирование p.193
- Настройки установщика p.193
- Конфигурирование p.194
- Конфигурирование p.195
- Конфигурирование p.196
- Конфигурирование p.197
- Конфигурирование p.198
- Конфигурирование p.199
- Конфигурирование p.200
- Конфигурирование p.201
- Конфигурирование p.202
- Конфигурирование p.203
- T время таймер защиты от частых включений максимальное время работы для подготовки горячей воды бытового потребления p.204
- T время p.204
- 8 02 таймер защиты от частых включений минимальное время между двумя циклами для горячей воды бытового потребления фактическое время защиты от частых включений также зависит от настройки 8 04 p.204
- 8 00 таймер минимального времени работы p.204
- 04 дополнительный таймер при 4 02 f 01 p.204
- Режим нагрева воды бытового потребления тепловым насосом 1 активен 0 неактивен p.204
- Примечание минимальное время составляет 0 5 часа даже если выбрано значение 0 p.204
- Подача на тепловой насос запроса на нагрев воды 1 запрос есть 0 запроса нет p.204
- Окружающая наружная температура p.204
- Не изменяйте p.204
- Конфигурирование p.204
- Код описание p.204
- Диапазон 0 10 ч p.204
- Конфигурирование p.205
- Конфигурирование p.206
- Конфигурирование p.207
- Конфигурирование p.208
- Конфигурирование p.209
- Конфигурирование p.210
- Конфигурирование p.211
- Конфигурирование p.212
- Конфигурирование p.213
- Конфигурирование p.214
- Конфигурирование p.215
- Конфигурирование p.216
- Конфигурирование p.217
- Эксплуатация p.218
- Пусконаладка p.218
- Конфигурирование p.218
- Конфигурирование p.219
- Структура меню обзор пользовательских настроек p.220
- Конфигурирование p.220
- Информация p.220
- Структура меню обзор настроек установщика p.221
- Конфигурирование p.221
- Информация p.221
- В этой главе p.222
- Пусконаладка p.222
- Обзор пусконаладка p.222
- Типовая последовательность действий p.223
- Сразу же после монтажа блока проверьте перечисленное ниже после проверки по всем пунктам блок необходимо закрыть питание можно подавать только на закрытый блок p.223
- Пусконаладка состоит как правило из следующих этапов 1 выполнение проверок из раздела перечень проверок перед пуско наладкой p.223
- Пусконаладка p.223
- Пробный запуск системы p.223
- Примечание p.223
- При необходимости пробный запуск одного или нескольких приводов p.223
- При необходимости обезвоживание штукатурного маяка теплых полов p.223
- Предпусковые проверочные операции p.223
- Меры предосторожности при вводе в эксплуатацию p.223
- Информация p.223
- Выпуск воздуха p.223
- Л мин p.224
- Для правильной работы блока важно проверить достигается ли минимальный расход при необходимости измените настройку перепускного клапана p.224
- Цель p.224
- Пусконаладка p.224
- Проверьте по конфигурации гидравлической системы какие контуры нагрева помещения могут перекрываться механическими электронными или иными клапанами p.224
- Проверка минимального расхода p.224
- Перечень проверок во время пуско наладки p.224
- Минимальный расход p.224
- Минимально допустимый расход p.224
- Функция выпуска воздуха p.225
- Пусконаладка p.225
- Пусконаладка p.226
- Пусконаладка p.227
- Пробный рабочий запуск p.227
- Пробный запуск привода p.227
- Пусконаладка p.228
- Обезвоживание штукатурного маяка теплых полов p.228
- Пусконаладка p.229
- Пусконаладка p.230
- Пусконаладка p.231
- Пусконаладка p.232
- Передача потребителю p.233
- Техническое и иное обслуживание p.234
- Техника безопасности при техобслуживании p.234
- Обзор техническое и иное обслуживание p.234
- В этой главе p.234
- Техническое и иное обслуживание p.235
- Ежегодное техобслуживание наружного агрегата обзор p.235
- Ежегодное техобслуживание наружного агрегата инструкции p.235
- Ежегодное техобслуживание внутреннего агрегата обзор p.235
- Ежегодное техобслуживание внутреннего агрегата инструкции p.235
- Ежегодное техническое обслуживание p.235
- Техническое и иное обслуживание p.236
- Техническое и иное обслуживание p.237
- Техническое и иное обслуживание p.238
- Снятие фильтра для воды p.238
- Нормальной работы p.238
- Информация об очистке фильтра для воды в случае нарушения p.238
- Техническое и иное обслуживание p.239
- Очистка фильтра для воды в случае нарушения нормальной работы p.239
- Техническое и иное обслуживание p.240
- Монтаж фильтра для воды p.240
- Устранения p.241
- Обзор устранение неисправностей p.241
- Возможные неисправности и способы их устранения p.241
- Возможные неисправности и способы их p.241
- В этой главе p.241
- Меры предосторожности при поиске и устранении неполадок p.242
- Возможные причины способ устранения p.242
- Возможные неисправности и способы их устранения p.242
- Температура задана неверно проверьте настройки температуры на пульте дистанционного управления см руководство по эксплуатации p.242
- Решение проблем на основе признаков p.242
- Признак агрегат не производит нагрев или охлаждение должным образом p.242
- Предупреждение p.242
- Опасно риск поражения электрическим током p.242
- Опасно опасность возгорания или ожога p.242
- Проблема температура горячей воды не поднимается до нужной p.243
- Возможные неисправности и способы их устранения p.243
- Признак система издает булькающий шум после пусконаладки p.244
- Признак компрессор не запускается обогрев помещения или нагрев воды бытового p.244
- Потребления p.244
- Возможные неисправности и способы их устранения p.244
- Проблема заклинило насос p.245
- Признак насос шумит кавитация p.245
- Возможные неисправности и способы их устранения p.245
- Возможные неисправности и способы их устранения p.246
- Признак открывается клапан сброса давления p.246
- Признак течет клапан сброса давления воды p.247
- Признак при низкой наружной температуре помещение обогревается p.247
- Недостаточно p.247
- Возможные неисправности и способы их устранения p.247
- Ошибка ah p.248
- Возможные неисправности и способы их устранения p.248
- 1 признак функция дезинфекции резервуара не завершилась должным образом p.248
- 0 признак давление в месте отвода временно необычно высокое p.248
- Устранение неполадок по кодам сбоя p.249
- Отображение текста справки в случае неисправности p.249
- Возможные неисправности и способы их устранения p.249
- Коды ошибок обзор p.250
- Возможные неисправности и способы их устранения p.250
- Возможные неисправности и способы их устранения p.251
- Возможные неисправности и способы их устранения p.252
- Возможные неисправности и способы их устранения p.253
- Минимально допустимый расход p.254
- Л мин p.254
- Информация p.254
- Возможные неисправности и способы их устранения p.254
- Утилизация p.255
- Сбор хладагента p.255
- В этой главе p.255
- Утилизация p.256
- Технические данные p.257
- В этой главе p.257
- Свободное место для техобслуживания наружный блок p.258
- Английский перевод p.258
- Top side obstacle свободное расстояние с верхней стороны p.258
- No top side obstacle свободные расстояния с боковых сторон p.258
- General общие сведения p.258
- Технические данные p.258
- Технические данные p.259
- Английский перевод p.259
- Wall height unrestricted ограничений на высоту стены нет p.259
- Технические данные p.260
- Термисторы p.260
- Схема трубопроводов наружный блок p.260
- Технические данные p.261
- Поток хладагента p.261
- Технические данные p.262
- Схема трубопроводов внутренний блок p.262
- Технические данные p.263
- Схема электропроводки наружный блок p.263
- Технические данные p.264
- Технические данные p.265
- Технические данные p.266
- Технические данные p.267
- Технические данные p.268
- Схема электропроводки внутренний блок p.268
- Технические данные p.269
- Технические данные p.270
- Технические данные p.271
- Технические данные p.272
- Технические данные p.273
- Пользовательского интерфейса human comfort interface p.274
- Подробные сведения приведены на схеме электропроводки агрегата p.274
- Передача данных p.274
- Или 3 жилы p.274
- Жилы p.274
- G 2 5 x6m p.274
- D124706 p.274
- 4 или 3 жилы p.274
- Технические данные p.274
- Схема электрических соединений p.274
- Сигнальный кабель p.274
- Глоссарий p.275
- Таблица местных настроек p.276
- Таблица местных настроек p.277
- P586458 1a 2020 0 предусмотрено только при выборе шведского языка p.277
- 1 6v_ 2 9w_ 3 etb _ 4 etv _ 5 x _ 6 h p.277
- Таблица местных настроек p.278
- 1 6v_ 2 9w_ 3 etb _ 4 etv _ 5 x _ 6 h предусмотрено только при выборе шведского языка 4p586458 1a 2020 0 p.278
- Таблица местных настроек p.279
- P586458 1a 2020 0 предусмотрено только при выборе шведского языка p.279
- 1 6v_ 2 9w_ 3 etb _ 4 etv _ 5 x _ 6 h p.279
- Таблица местных настроек p.280
- 1 6v_ 2 9w_ 3 etb _ 4 etv _ 5 x _ 6 h предусмотрено только при выборе шведского языка 4p586458 1a 2020 0 p.280
- 1 6v_ 2 9w_ 3 etb _ 4 etv _ 5 x _ 6 h p.281
- Таблица местных настроек p.281
- P586458 1a 2020 0 предусмотрено только при выборе шведского языка p.281
- Таблица местных настроек p.282
- 1 6v_ 2 9w_ 3 etb _ 4 etv _ 5 x _ 6 h предусмотрено только при выборе шведского языка 4p586458 1a 2020 0 p.282
- Таблица местных настроек p.283
- P586458 1a 2020 0 предусмотрено только при выборе шведского языка p.283
- 1 6v_ 2 9w_ 3 etb _ 4 etv _ 5 x _ 6 h p.283
- Таблица местных настроек p.284
- 1 6v_ 2 9w_ 3 etb _ 4 etv _ 5 x _ 6 h предусмотрено только при выборе шведского языка 4p586458 1a 2020 0 p.284
- Таблица местных настроек p.285
- P586458 1a 2020 0 предусмотрено только при выборе шведского языка p.285
- 1 6v_ 2 9w_ 3 etb _ 4 etv _ 5 x _ 6 h p.285
- Таблица местных настроек p.286
- 1 6v_ 2 9w_ 3 etb _ 4 etv _ 5 x _ 6 h предусмотрено только при выборе шведского языка 4p586458 1a 2020 0 p.286
Похожие устройства
-
Daikin EVLQ08CAV3Руководство по применению для установщика -
Daikin EVLQ08CAV3Справочное руководство для монтажника
-
Daikin EVLQ08CAV3Общие правила техники безопасности -
Daikin EVLQ08CAV3Инструкция по монтажу -
Daikin EVLQ05CAV3Справочное руководство для монтажника
-
Daikin EVLQ05CAV3Руководство по применению для установщика
-
Daikin EVLQ05CAV3Общие правила техники безопасности
-
Daikin EVLQ05CAV3Инструкция по монтажу
-
Daikin EHYKOMB33AA3Справочное руководство для монтажника -
Daikin EHYKOMB33AA3Руководство по применению для установщика -
Daikin EHYKOMB33AA3Руководство по эксплуатации -
Daikin EHYKOMB33AA2Руководство по применению для установщика
Изучите настройки и конфигурирование систем отопления и охлаждения. Подробное руководство по установке и управлению для эффективной работы оборудования.
