![Daikin ETBX16DF9W [138/288] Экран расписания пример](/views2/1797375/page138/bg8a.png)
9 | Конфигурирование
Руководство по применению для установщика
138
EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P587501-1B – 2020.10

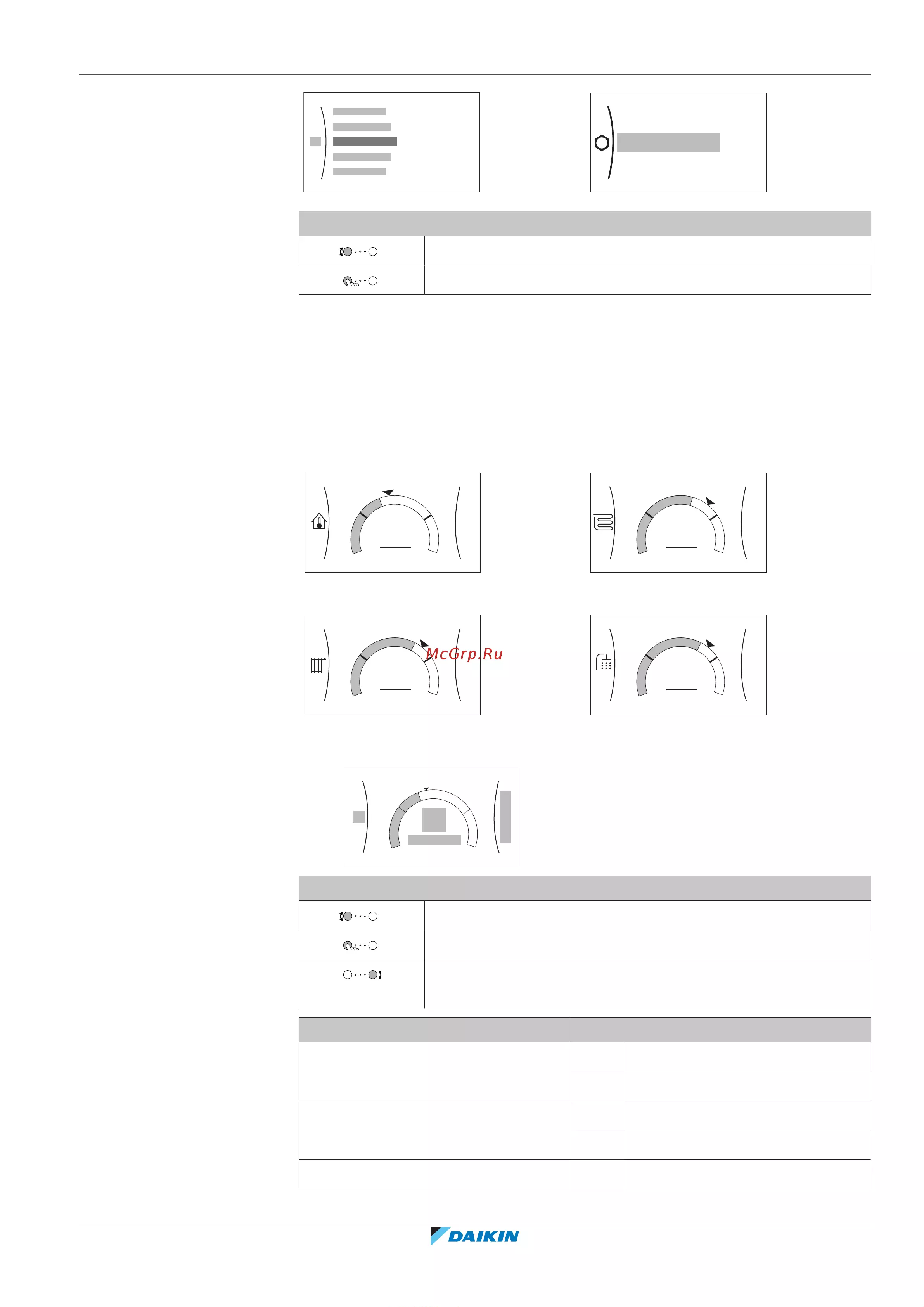

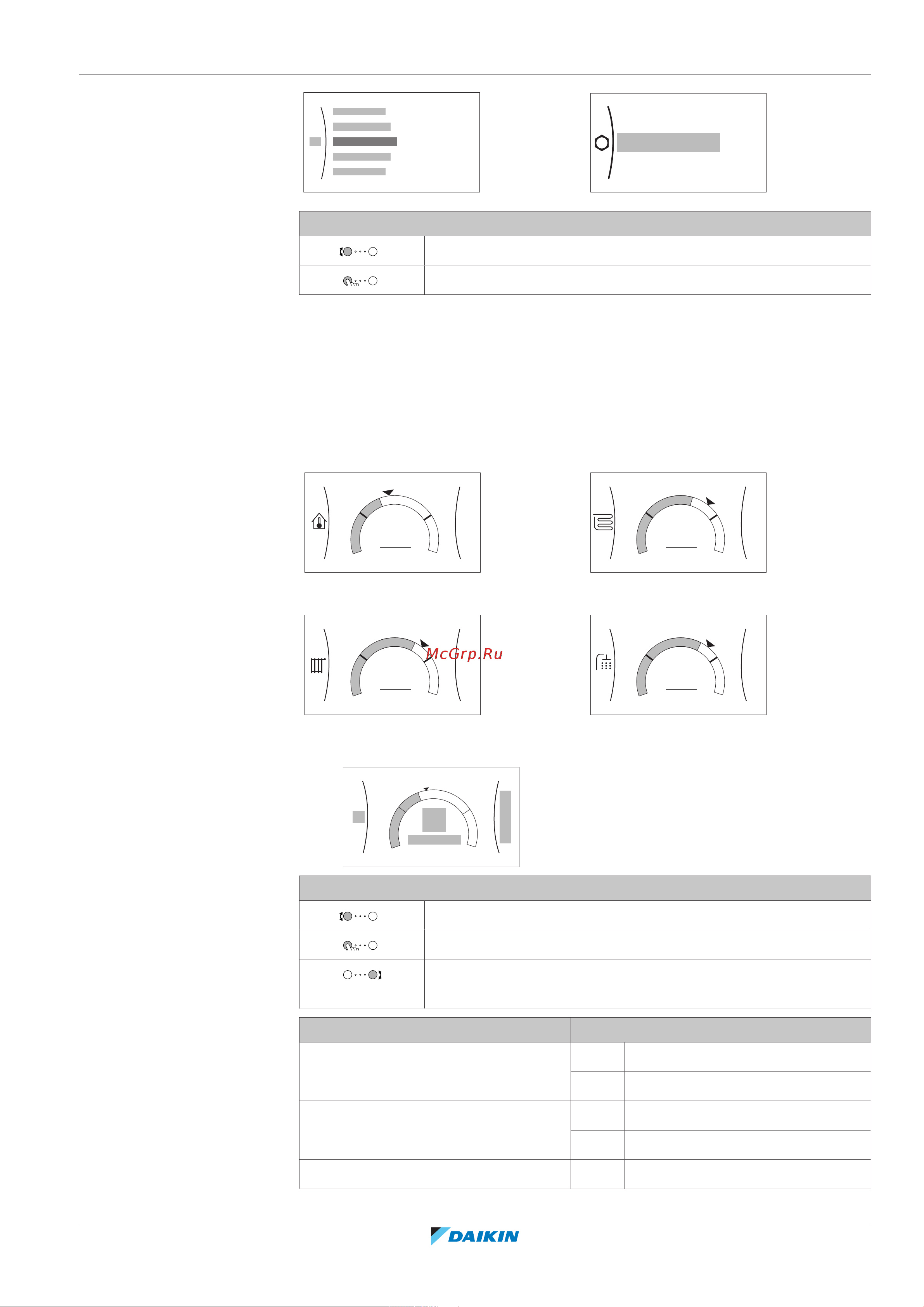

Позиция Описание
Требуемая температура d Поверните правый наборный
диск для увеличения/
уменьшения.
Подменю e Поверните левый наборный
диск или нажмите на него,
чтобы перейти в подменю.
9.3.6 Подробный экран со значениями
Пример:
a bc
a bc
7.2.1
Время/дата
Часы
11
30
Минуты
a Настройки
b Значения
c Выбранная настройка и значение
Возможные действия на этом экране
Переход через список настроек.
Изменение значения.
Переход к следующей настройке.
Подтверждение изменений и продолжение.
9.3.7 Экран расписания: Пример
В этом примере показывается, как задать расписание температуры в
помещении в режиме нагрева для основной зоны.
ИНФОРМАЦИЯ
Другие расписания программируются аналогично.
Программирование расписания: обзор
Пример: Вы хотите запрограммировать следующее расписание:
Пн
Сб
Ср
Пт
Чт
Вт
Вс
Уст.пользоват.1
Предварительные условия: Расписание температуры в помещении доступно
только в том случае, если управление комнатным термостатом активно. Если
управление температурой воды на выходе активно, вы можете
запрограммировать расписание основной зоны.

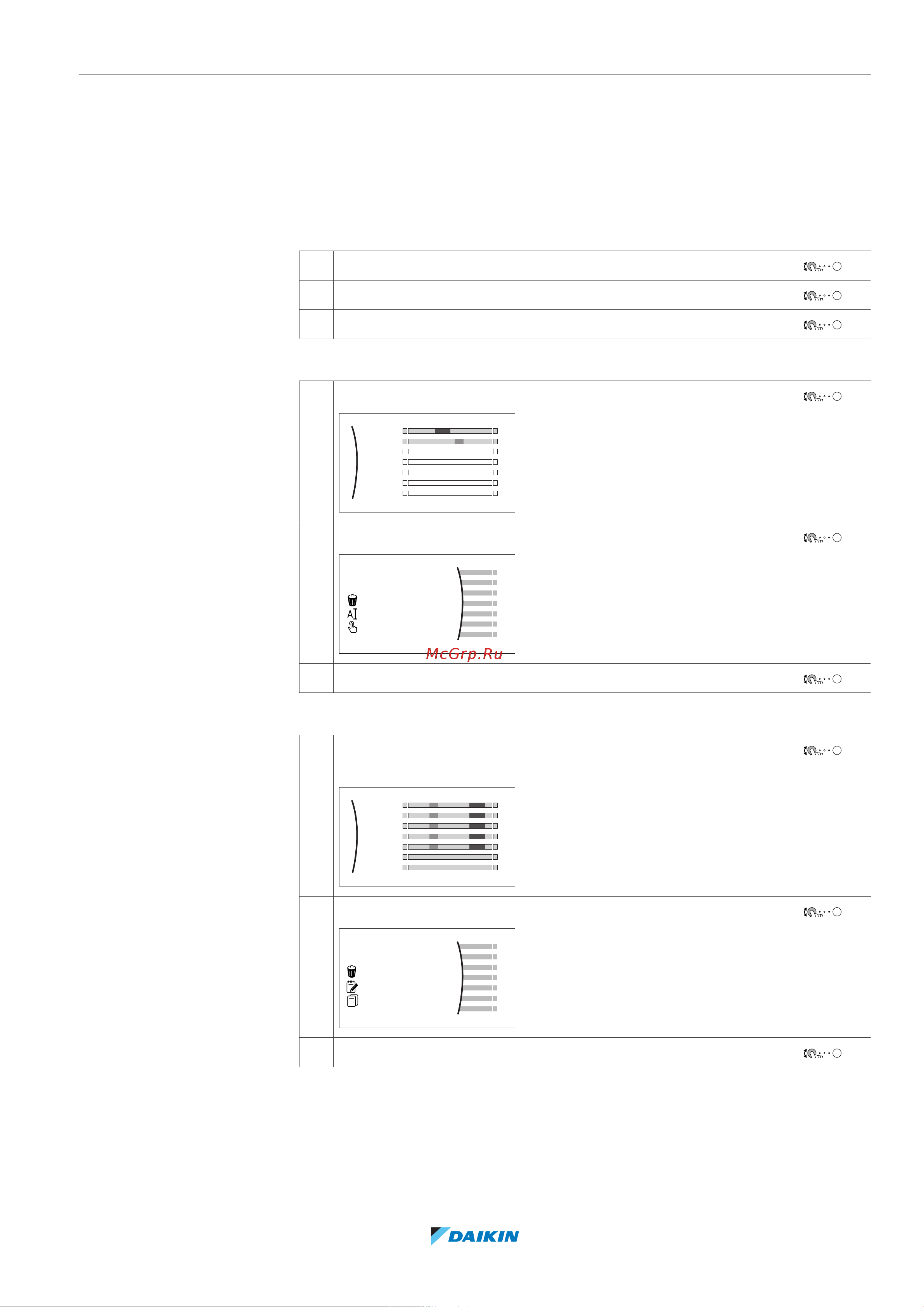

1 Перейдите к расписанию.
2 (необязательный пункт) Удалите все еженедельное расписание или
расписание для какого-либо выбранного дня.
