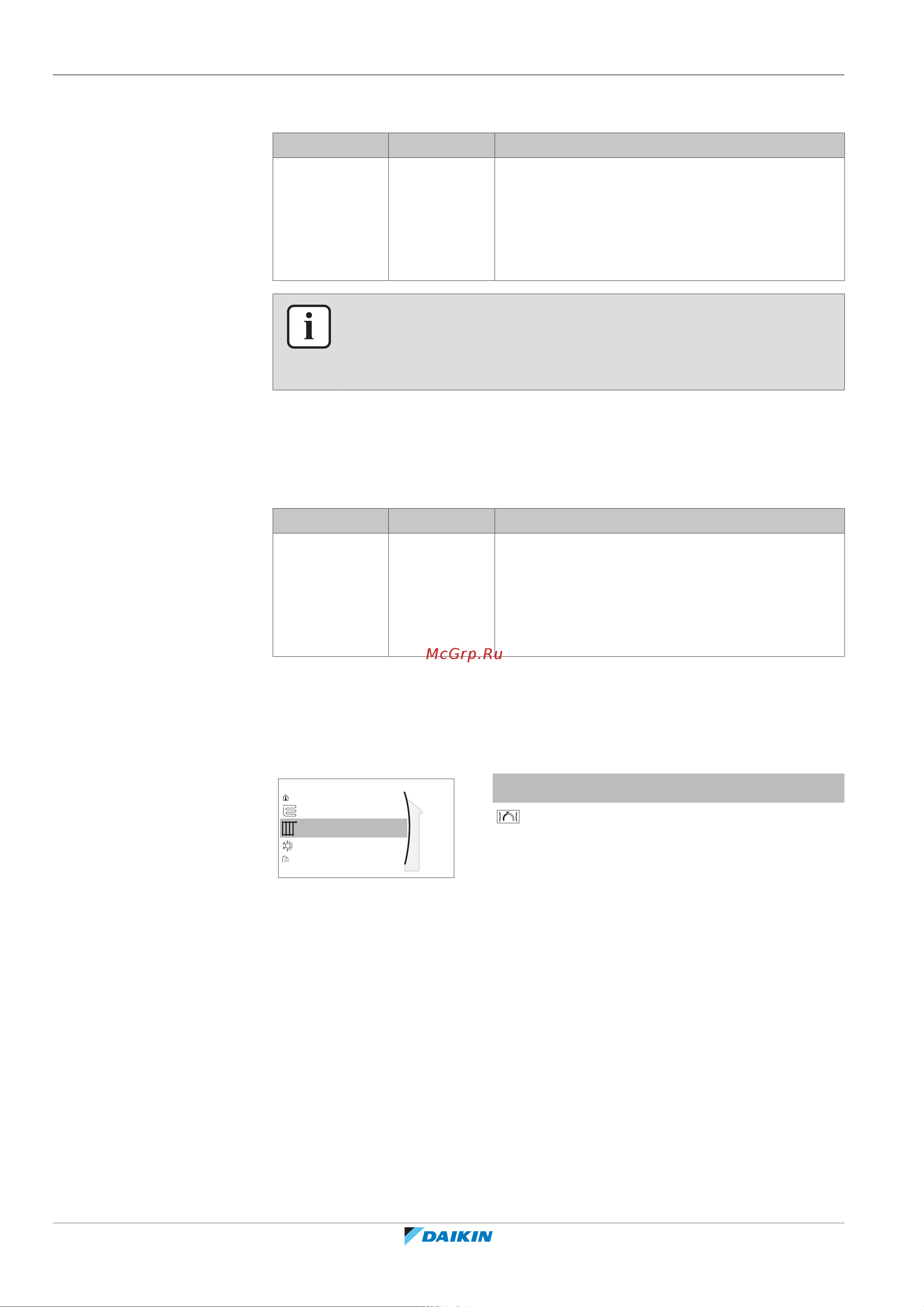

![Daikin ETBX16DF9W [164/288] Дополнительная зона](/views2/1797375/page164/bga4.png)
9 | Конфигурирование
Руководство по применению для установщика
164
EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P587501-1B – 2020.10
▪ для активации нерегулируемого насоса станции смесительного клапана
ТОЛЬКО при возникновении потребности.
# Код Описание
[2.D.1] [F-0B] Запорный клапан:
▪ 0 Нет: НЕ зависит от запроса на нагрев или
охлаждение.
▪ 1 Да: закрывается, когда нагрев или
охлаждение НЕ требуется.
ИНФОРМАЦИЯ
Настройка [F-0B] действует только в том случае, когда имеется термостат или
настройка запроса внешнего комнатного термостата (НЕ применяется в случае
настройки температуры воды на выходе).
Во время охлаждения: Если разрешена настройка [F‑0C], запорный клапан
закрывается, когда блок работает в режиме охлаждения. Включите данную
функцию во избежание прохождения выходящей холодной воды через
нагревательный прибор и образования конденсата (например,
нагревательные контуры под полом или радиаторы).
# Код Описание
[2.D.2] [F-0C] Запорный клапан:
▪ 0 Нет: НЕ зависит от переключения режима
работы в помещении на охлаждение.
▪ 1 Да: закрывается, когда режим работы в
помещении—охлаждение.
9.5.4 Дополнительная зона
Обзор
Данное подменю содержит следующие пункты:
3
Дополнительная зона
Нагрев/охлаждение помещения
Главная зона
Помещение
Бак ГВС
[3] Дополнительная зона
Экран уставок
[3.1] Расписание
[3.2] Расписание нагрева
[3.3] Расписание охлаждения
[3.4] Режим уставки
[3.5] Погодозависимая кривая нагрева
[3.6] Погодозависимая кривая
охлаждения
[3.7] Тип отопительного прибора
[3.8] Диапазон уставки
[3.9] Управление
[3.A] Тип термостата
[3.B] Разность температур
[3.C] Тип кривой МЗ
