9 | Конфигурирование
Руководство по применению для установщика
143
EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P587501-1B – 2020.10
воды на выходе или в резервуаре без ожидания сигнала от термостата. За счет
более быстрого реагирования исключаются большие скачки температуры в
помещении и температуры воды в точках ее отбора.
Преимущество
При работе в погодозависимом режиме снижается энергопотребление.
Кривая зависимости от погоды
Блок производит компенсацию изменения температуры на основе кривых
зависимости от погоды. Эта кривая определяет требуемую температуру в
резервуаре или воды на выходе при разных температурах снаружи. Поскольку
наклон этой кривой зависит от местных условий, например климата и
утепления дома, то установщик или пользователь может выполнить ее
настройку.
Типы кривых зависимости от погоды
Есть 2 типа кривых метеозависимости:
▪ Кривая по 2 точкам
▪ Кривая с наклоном и смещением
Тип кривой, используемой при задании настроек, зависит от ваших личных
предпочтений. См. раздел «Использование кривых зависимости от
погоды» [4146].
Доступность
Кривая зависимости от погоды может быть использована для:
▪ Основная зона – нагрев
▪ Основная зона – охлаждение
▪ Дополнительная зона – нагрев
▪ Дополнительная зона – охлаждение
▪ Резервуар
ИНФОРМАЦИЯ
Для работы в погодозависимом режиме задайте правильную уставку для
основной зоны, дополнительной зоны или резервуара. См. раздел
«Использование кривых зависимости от погоды» [4146].

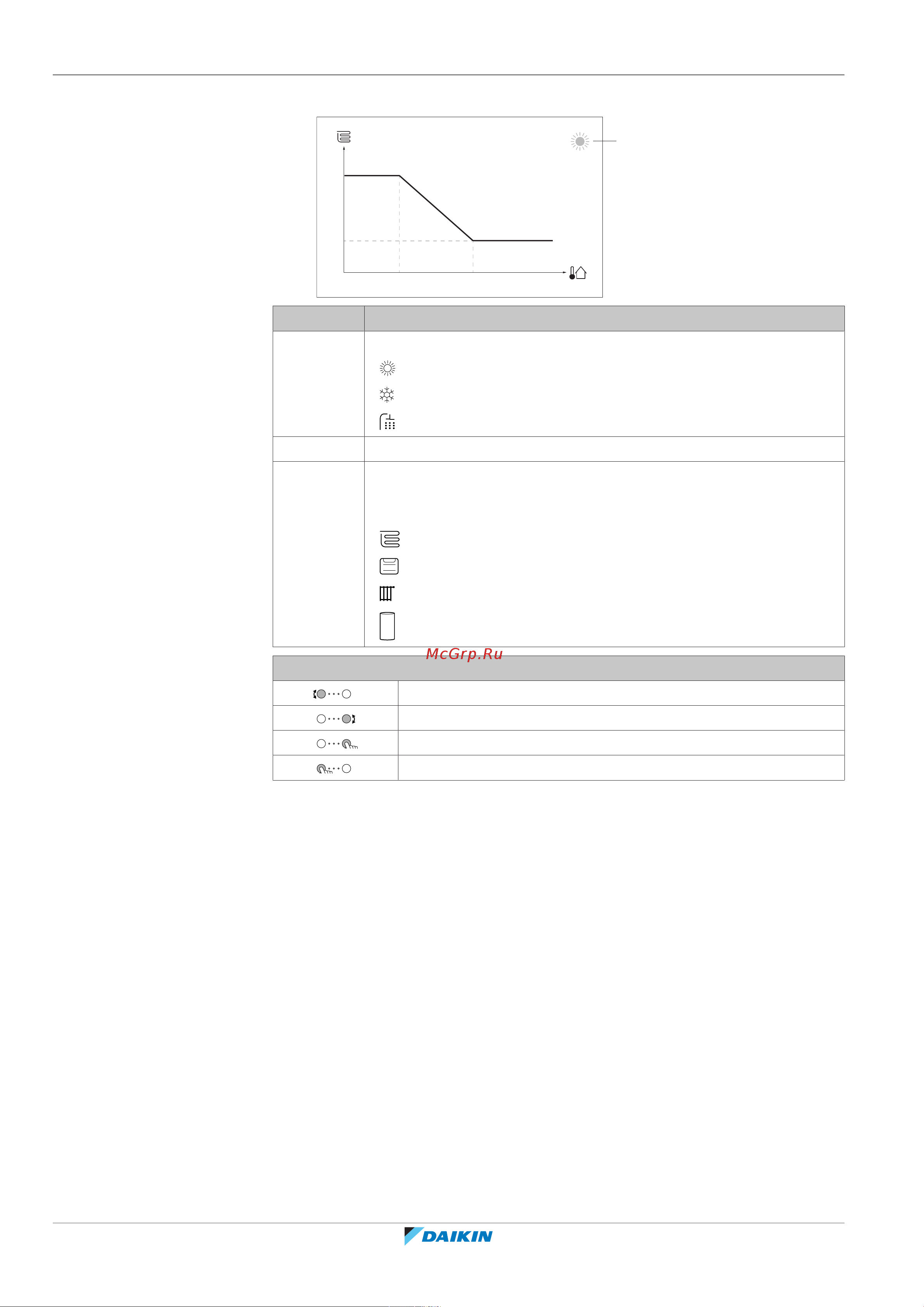

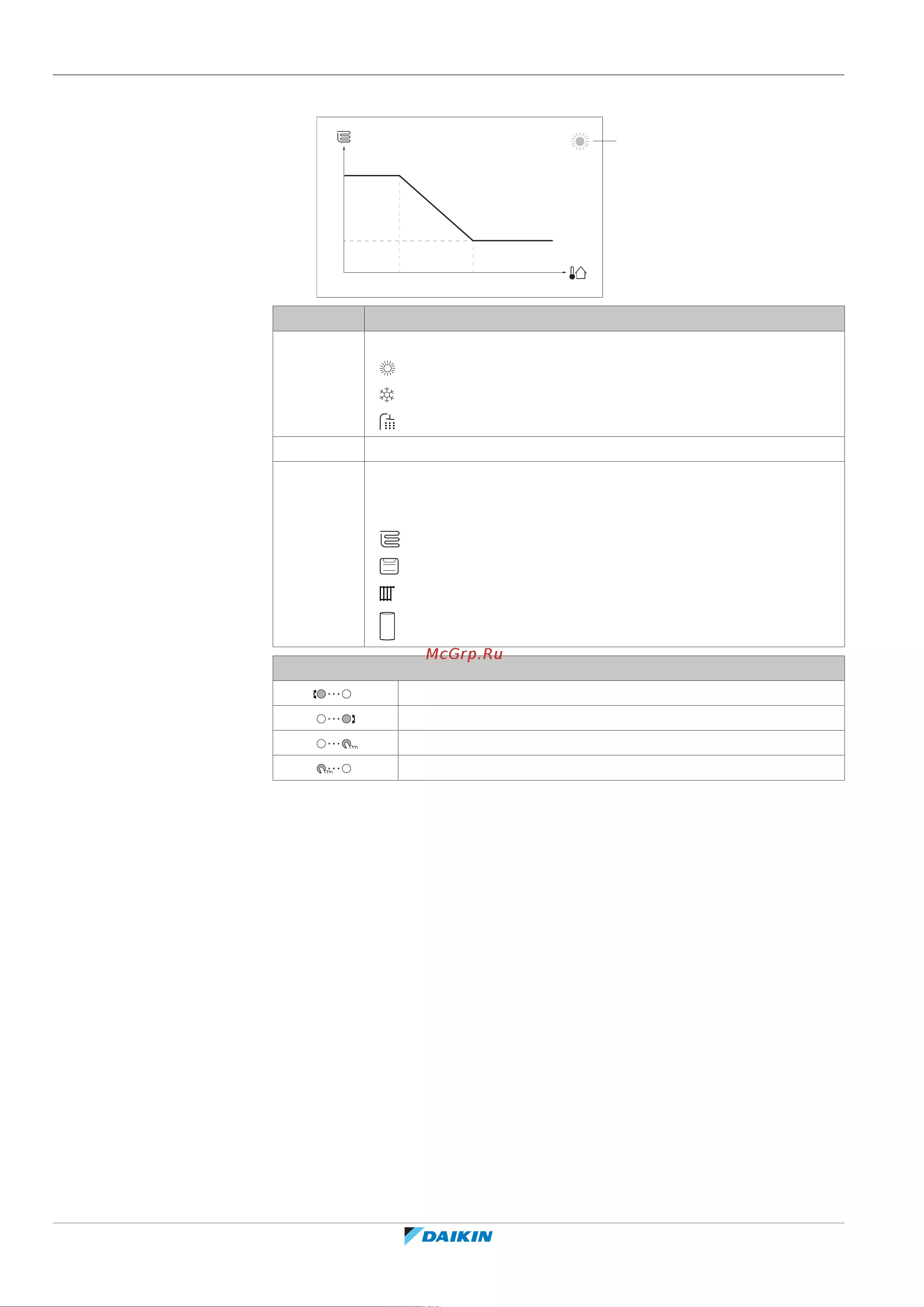

9.4.2 Кривая по 2 точкам
Задайте кривую зависимости от погоды по двум следующим уставкам:
▪ Уставка (X1, Y2)
▪ Уставка (X2, Y1)
