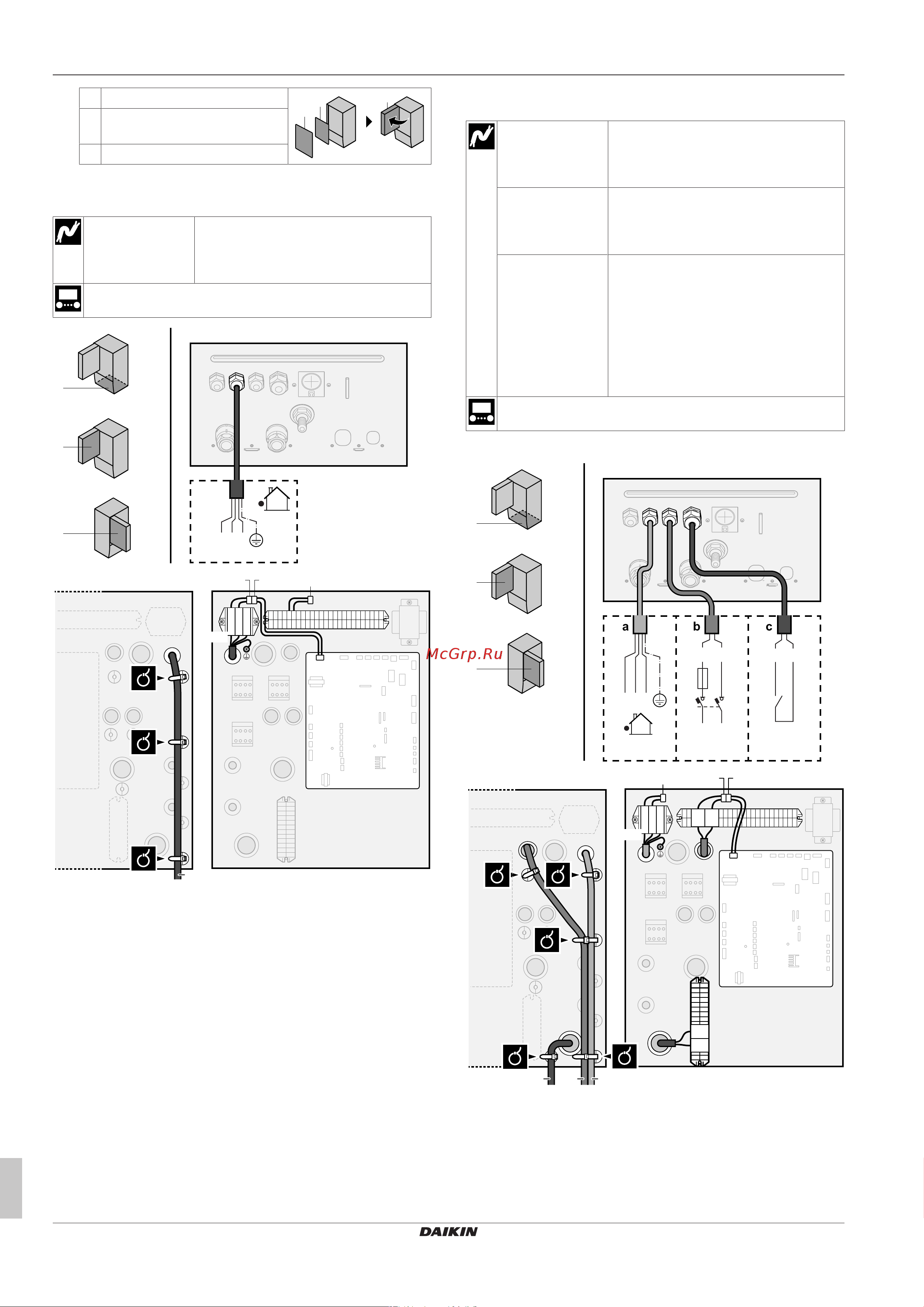

6 Подключение электрооборудования
Руководство по монтажу
14
ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644727-1 – 2021.02
1 Лицевая панель
1
2
3
2 Крышка распределительной
коробки
3 Распределительная коробка
2 Подключите основное электропитание.
В случае источника электропитания по обычному тарифу
Соединительный
кабель
(=основное
электропитание)
Провода: (3+GND)×1,5мм²
—
B
C
A
A
a
1 2 3
CB
1 2 3
X11YA X11YB
X11Y
X1A
A1P
X2M
X1M
X2M
A1P
a
X1M
a Соединительный кабель (=основное электропитание)
В случае источника электропитания по льготному тарифу
на электроэнергию
Соединительный
кабель
(=основное
электропитание)
Провода: (3+GND)×1,5мм²
Источник
электропитания
по обычному
тарифу
Провода: 1N
Максимальный рабочий ток: 6,3А
Контакт подачи
электропитания
по льготному
тарифу
Провода: 2×(0,75~1,25мм²)
Максимальная длина: 50м.
Контакт подачи питания по льготному
тарифу: обнаружение 16Впост. тока
(напряжение подается с печатной
платы). Сухой контакт должен быть
рассчитан на минимальную нагрузку
15Впост. тока, 10мА.
[9.8] Источник электропитания по льготному тарифу
Подсоедините X11Y к X11YB.
NL
56
B
C
A
A
10 9
S1S
1 2 3
1N~, 50 Hz,
230 V AC, 6.3 A
CB
5 6
1 2 3
X11YA X11YB X11Y
X5M
X1A
X2M
X1M
X5M
X2M
c b a
A1P A1P
X1M
9 10
a Соединительный кабель (=основное электропитание)
b Источник электропитания по обычному тарифу
c Контакт подачи электропитания с предпочтительным
энергосбережением
3 Зафиксируйте кабели с помощью стяжек на креплениях
кабельных стяжек.
