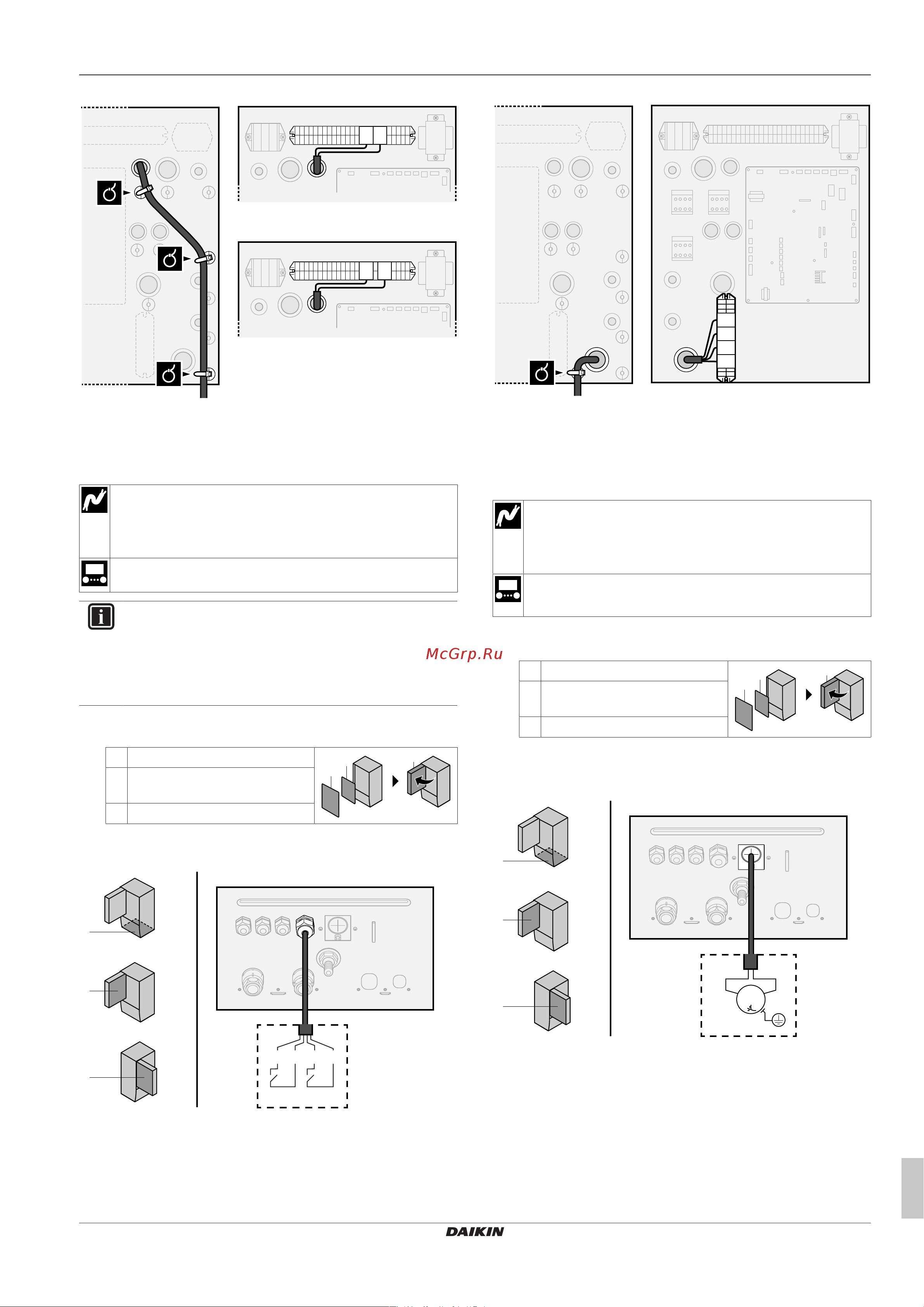

6 Подключение электрооборудования
Руководство по монтажу
17
ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644727-1 – 2021.02
NO
NC
C
5 6
X2M
C
21 28
X2M
C
5 6
X2M
C
21 29
X2M
B
X2M
3 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
6.3.4 Подключение электрических счетчиков
Провода: 2×0,75мм² (на каждый счетчик)
Счетчики электроэнергии: обнаружение импульсов
напряжения 12Впост. тока (напряжение подается с
печатной платы)
[9.A] Измерение энергии
ИНФОРМАЦИЯ
Если используется электрический счетчик с
транзисторным выходом, то проверьте полярность.
Положительный вывод ДОЛЖЕН быть подключен к
контактам X5M/6 и X5M/4; а отрицательный — к
контактам X5M/5 и X5M/3.
1 Снимите следующие элементы (см. раздел «4.2.1 Чтобы
открыть внутренний агрегат» [46]):
1 Лицевая панель
1
2
3
2 Крышка распределительной
коробки
3 Распределительная коробка
2 Подключите кабель счетчиков электроэнергии к
соответствующим клеммам согласно рисунку ниже.
B
C
A
A
6 5 4 3
S3SS2S
CB
X5M
5 63 4
X5M
3 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
6.3.5 Подключение насоса горячей воды
бытового потребления
Провод: (2+GND)×0,75мм²
Питание насоса ГВБП. Максимальная нагрузка: 2A
(пусковой ток), 230Впеременного тока, 1A (длительный
ток)
[9.2.2] Насос рециркуляции ГВС
[9.2.3] Расписание насоса ГВБП
1 Снимите следующие элементы (см. раздел «4.2.1 Чтобы
открыть внутренний агрегат» [46]):
1 Лицевая панель
1
2
3
2 Крышка распределительной
коробки
3 Распределительная коробка
2 Подсоедините кабель насоса горячей вода бытового
потребления к соответствующим контактам, как показано на
приведенном рисунке.
B
C
A
A
1~
M
M2P
