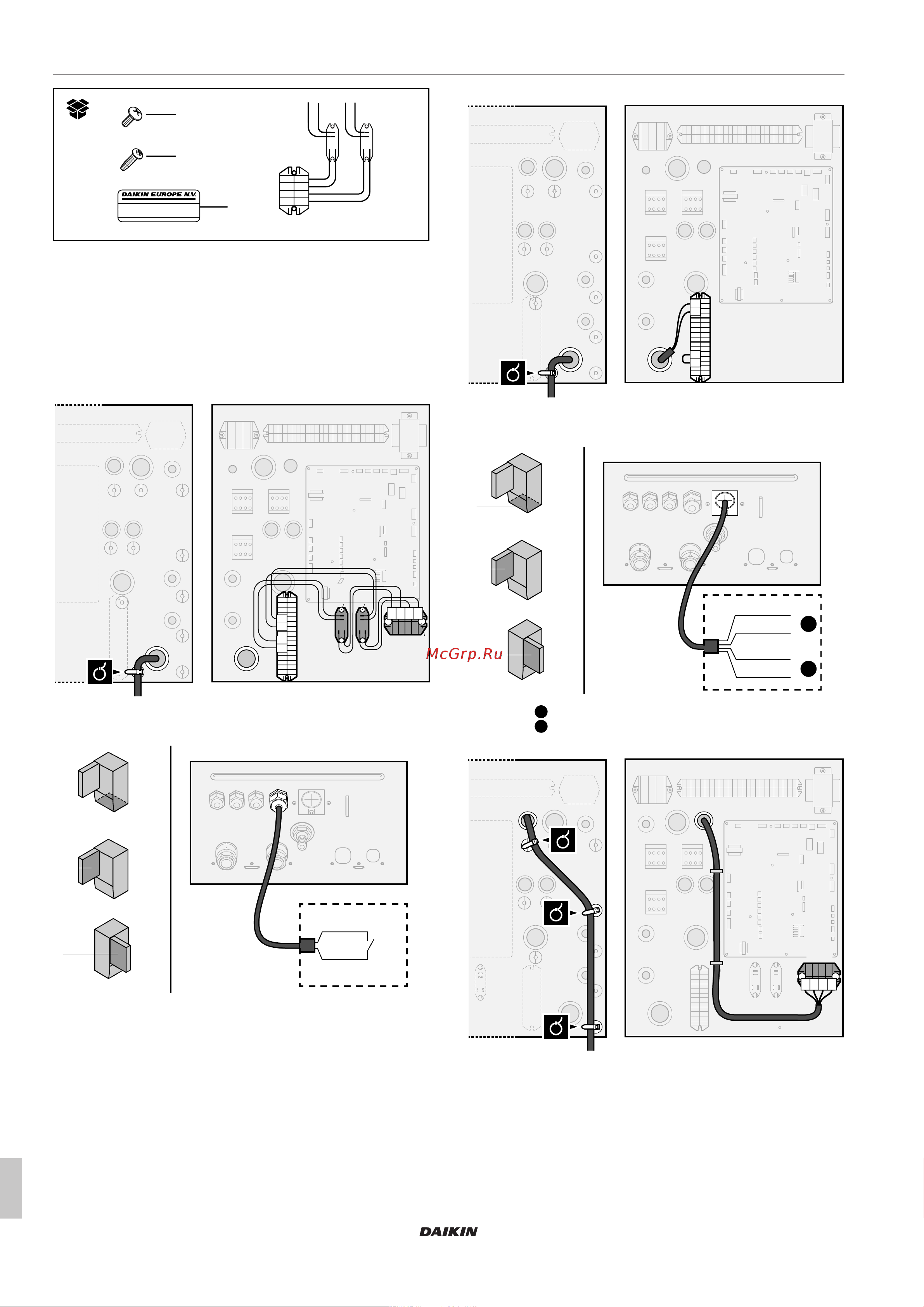

6 Подключение электрооборудования
Руководство по монтажу
22
ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644727-1 – 2021.02
a
b
c
d
e
K1A K2A
X10M
×2
×4
K1A, K2A Реле
X10M Клеммная колодка
a Винты для колодки X10M
b Винты для реле K1A и K2A
c Наклейка для размещения на проводах высокого
напряжения
d Провода между реле и клеммной колодкой X5M
(AWG22 оранжевые)
e Провода между реле и клеммной колодкой X10M
(AWG18 красные)
CB
X5M
X5M
K1A K2A
X10M
5 6 9 10
1 2 3 4
a
b b
2 Подсоедините проводку низкого напряжения, как показано
ниже:
B
C
A
A
X5M.4
X5M.3
S4S
S4S Счетчик импульсов Smart Grid
CB
X5M
X5M
3 4 13 14
3 Подсоедините проводку высокого напряжения, как показано
ниже:
B
C
A
A
L
N
L
N
X10M.1
X10M.2
X10M.3
X10M.4
2
1
1
Контакт Smart Grid высокого напряжения 1
2
Контакт Smart Grid высокого напряжения 2
CB
X10M
1 2 3 4
4 Зафиксируйте кабели с помощью стяжек на креплениях
кабельных стяжек. При необходимости закрепите слишком
длинный кабель кабельной стяжкой.
