7 Конфигурирование
Руководство по монтажу
23
ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644727-1 – 2021.02

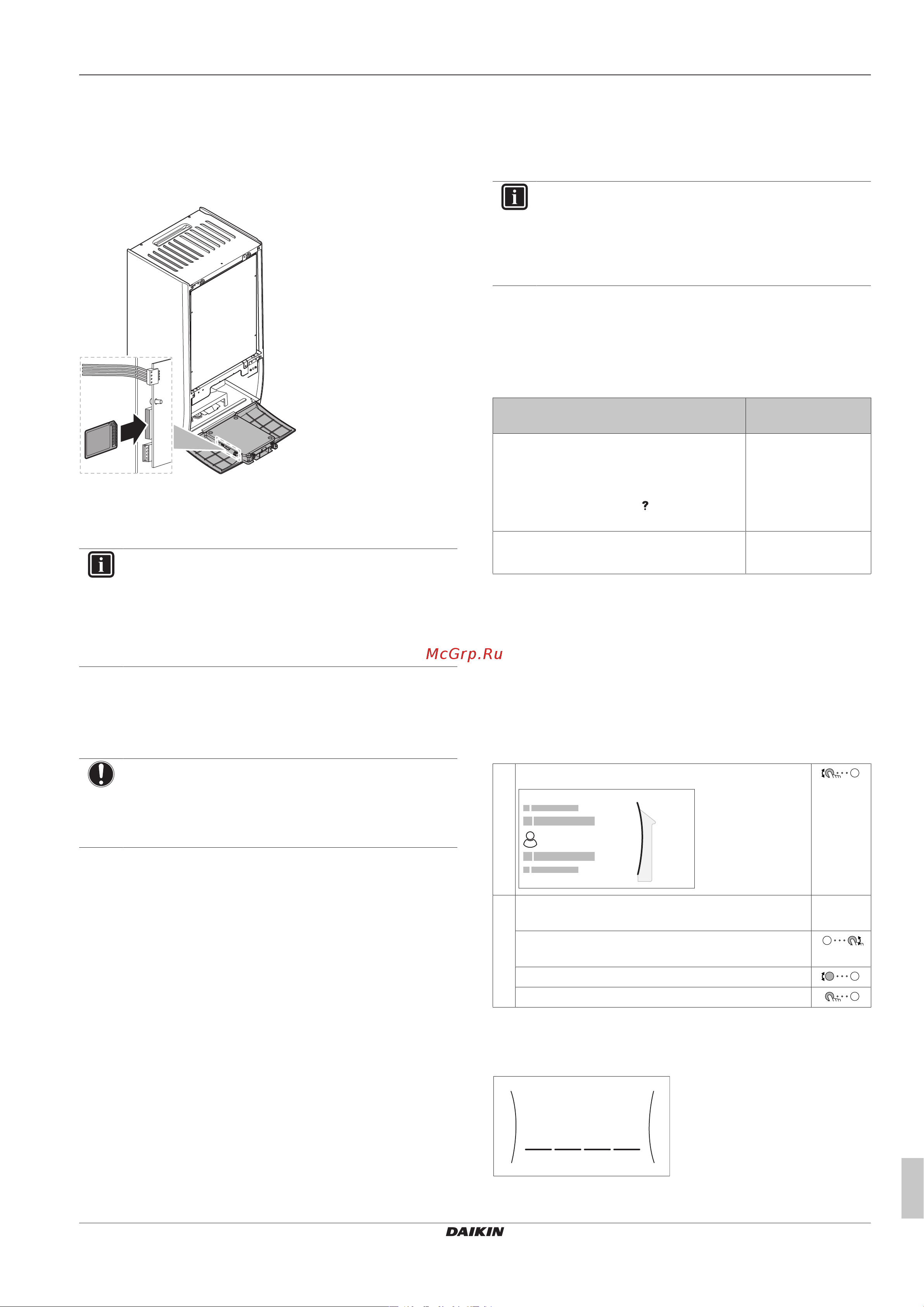

6.3.12 Подсоединение модуля беспроводной
сети (поставляется в качестве
принадлежности)
1 Вставьте плату управления для беспроводной сети в слот
для платы на интерфейсе пользователя внутреннего
агрегата.
3
7 Конфигурирование
ИНФОРМАЦИЯ
Режим охлаждения предусмотрен только в:
▪ Реверсивных моделей
▪ Моделей, предназначенных только для нагрева, c
установленным комплектом для переоборудования
(EKHBCONV*)
7.1 Обзор: Конфигурирование
В этой главе приводится порядок действий и необходимые
сведения, касающиеся настройки системы после монтажа.
ОБРАТИТЕ ВНИМАНИЕ
В данной главе рассматривается только базовая
конфигурация. Более подробное объяснение и
справочная информация приведены в руководстве по
применению для установщика.
Почему
Если НЕ сконфигурировать систему правильно, она НЕ будет
работать так, как нужно. Конфигурация влияет на следующее:
▪ Расчеты программного обеспечения
▪ Что можно увидеть и сделать с помощью интерфейса
пользователя
Как
Конфигурация системы может производится через интерфейс
пользователя.
▪ В первый раз — мастер настройки конфигурации. При
ВКЛЮЧЕНИИ интерфейса пользователя в первый раз (через
агрегат) запускается функция мастера настройки
конфигурации, которая помогает настроить конфигурацию
системы.
▪ Перезапустите мастер настройки конфигурации. Если
конфигурация системы уже настроена, вы можете
перезапустить мастер настройки конфигурации. Чтобы
перезапустить мастер настройки конфигурации, используйте
путь Настройки установщика > Мастер конфигурирования.
Доступ к настройкам Настройки установщика описан в
разделе «7.1.1 Для доступа к наиболее часто используемым
командам» [423].
▪ Впоследствии. При необходимости можно внести изменения
в конфигурацию в структуре меню или в настройках обзора.
ИНФОРМАЦИЯ
Когда мастер настройки конфигурации завершит
работу, интерфейс пользователя покажет экран обзора
и запросит подтверждение. После подтверждения
система перезапустится, будет отображаться главный
экран.
Доступ к настройкам: обозначения в таблицах
Для доступа к настройкам установщика можно использовать два
различных метода. Однако НЕ все настройки доступны
посредством обоих методов. В таком случае в соответствующих
столбцах таблиц, представленных в этой главе, указывается
«Неприменимо».
Метод Столбцы в
таблицах
Доступ к настройкам через
навигационную цепочку на экране
главного меню или в структуре меню.
Чтобы активировать навигационную
цепочку, нажмите кнопку на главном
экране.
#
Например: [2.9]
Доступ к настройкам посредством кода в
обзоре местных настроек.
Код
Например: [C-07]
См. также:
▪ «Для доступа к настройкам установщика» [424]
▪ «7.5Структура меню: обзор настроек установщика» [433]
7.1.1 Для доступа к наиболее часто
используемым командам
Изменение уровня разрешений пользователей
Для изменения уровня разрешений пользователей действуйте,
как описано ниже:
1 Перейдите к [B]: Пользоват.профиль.
Пользоват.профиль
B
2 Введите соответствующий пин-код для уровня
разрешений пользователя.
—
▪ Просмотрите список цифр и измените
выбранную цифру.
▪ Переместите курсор слева направо.
▪ Подтвердите пин-код и продолжите работу.
Пин-код установщика
Пин-код для уровня Установщик — это 5678. Теперь доступны
дополнительные пункты меню и настройки установщика.
5678
