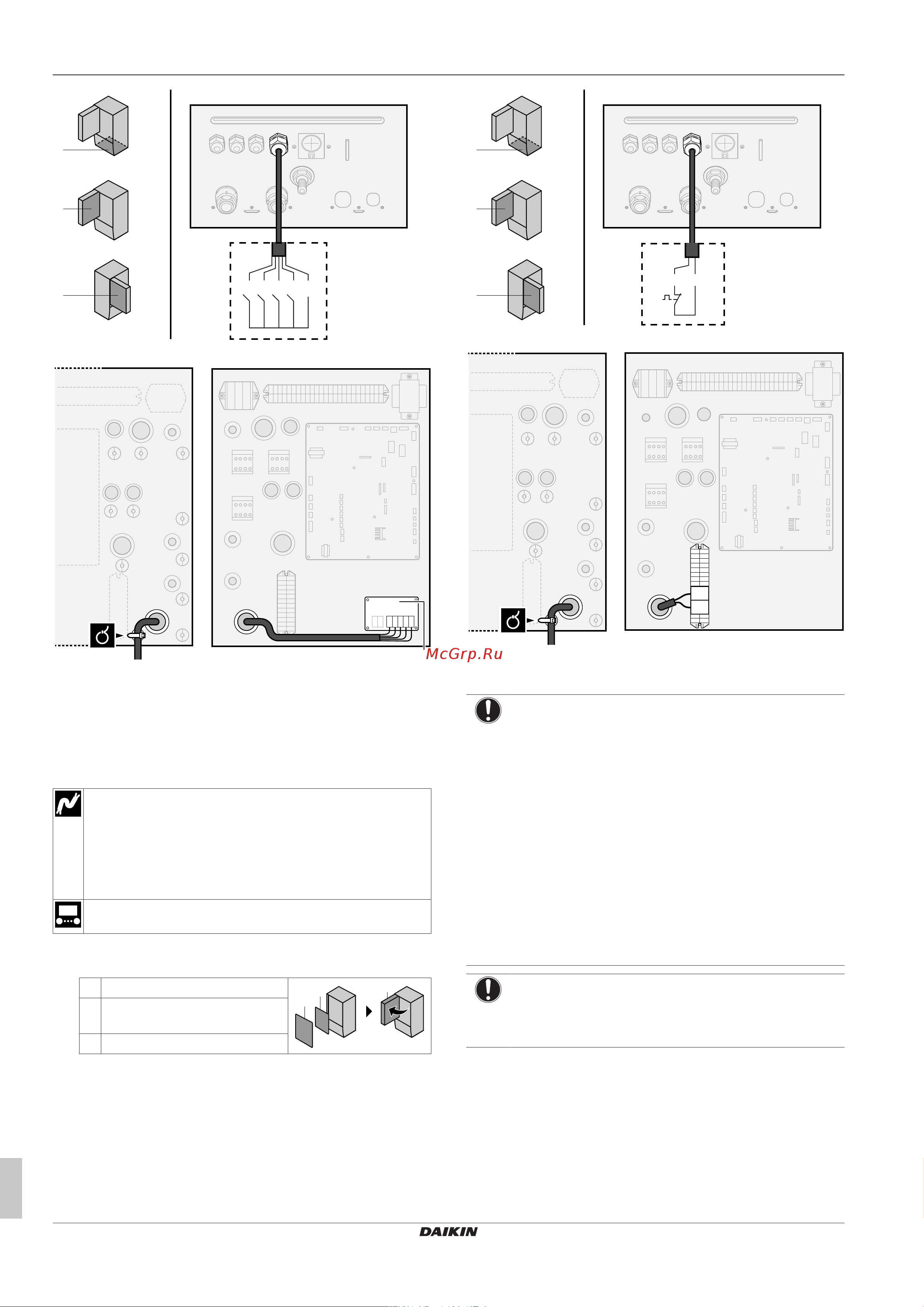

![Daikin ETBX16EF9W [20/44] Подключение электрооборудования](/views2/1797393/page20/bg14.png)
6 Подключение электрооборудования
Руководство по монтажу
20
ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644727-1 – 2021.02
B
C
A
A
1 2 4 5
S6S
S7S
S8S
S9S
3
CB
A8P
X801M
a
54321
a Необходимо установить EKRP1AHTA.
3 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
6.3.10 Подключение предохранительного
термостата (с размыкающим контактом)
Провода: 2×0,75мм²
Максимальная длина: 50м
Контакт предохранительного термостата: обнаружение
16Впост. тока (напряжение подается с печатной платы).
Сухой контакт должен быть рассчитан на минимальную
нагрузку 15Впост. тока, 10мА.
—
1 Снимите следующие элементы (см. раздел «4.2.1 Чтобы
открыть внутренний агрегат» [46]):
1 Лицевая панель
1
2
3
2 Крышка распределительной
коробки
3 Распределительная коробка
2 Подключите кабель предохранительного термостата
(нормально замкнутого) к соответствующим клеммам
согласно рисунку ниже.
Внимание: Из соответствующих клемм необходимо извлечь
перемычку (устанавливаемая на заводе-изготовителе).
B
C
A
A
14
Q4L
13
CB
13 14
X5M
X5M
3 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
ОБРАТИТЕ ВНИМАНИЕ
Убедитесь в том, что предохранительный термостат
выбран и установлен согласно действующим нормам.
В любом случае во избежание ненужных срабатываний
предохранительного термостата мы рекомендуем,
чтобы:
▪ предохранительный термостат имел ручной сброс.
▪ предохранительный термостат был рассчитан на
максимальную скорость изменения температуры
2°C/мин.
▪ расстояние между предохранительным
термостатом и 3‑ходовым клапаном с
электроприводом (из комплекта поставки
резервуара горячей воды бытового потребления)
составляло не менее 2м.
ОБРАТИТЕ ВНИМАНИЕ
Ошибка. Если удалить перемычку (разомкнутая цепь),
но НЕ подключить предохранительный термостат,
возникнет ошибка прекращения работы 8H-03.
6.3.11 Подключение к системе Smart Grid
В этом разделе описаны 2 возможных способа подключения
внутреннего агрегата к системе Smart Grid:
▪ В случае контактов Smart Grid низкого напряжения
▪ В случае контактов Smart Grid высокого напряжения. В этом
случае требуется монтаж комплекта реле Smart Grid
(EKRELSG).
