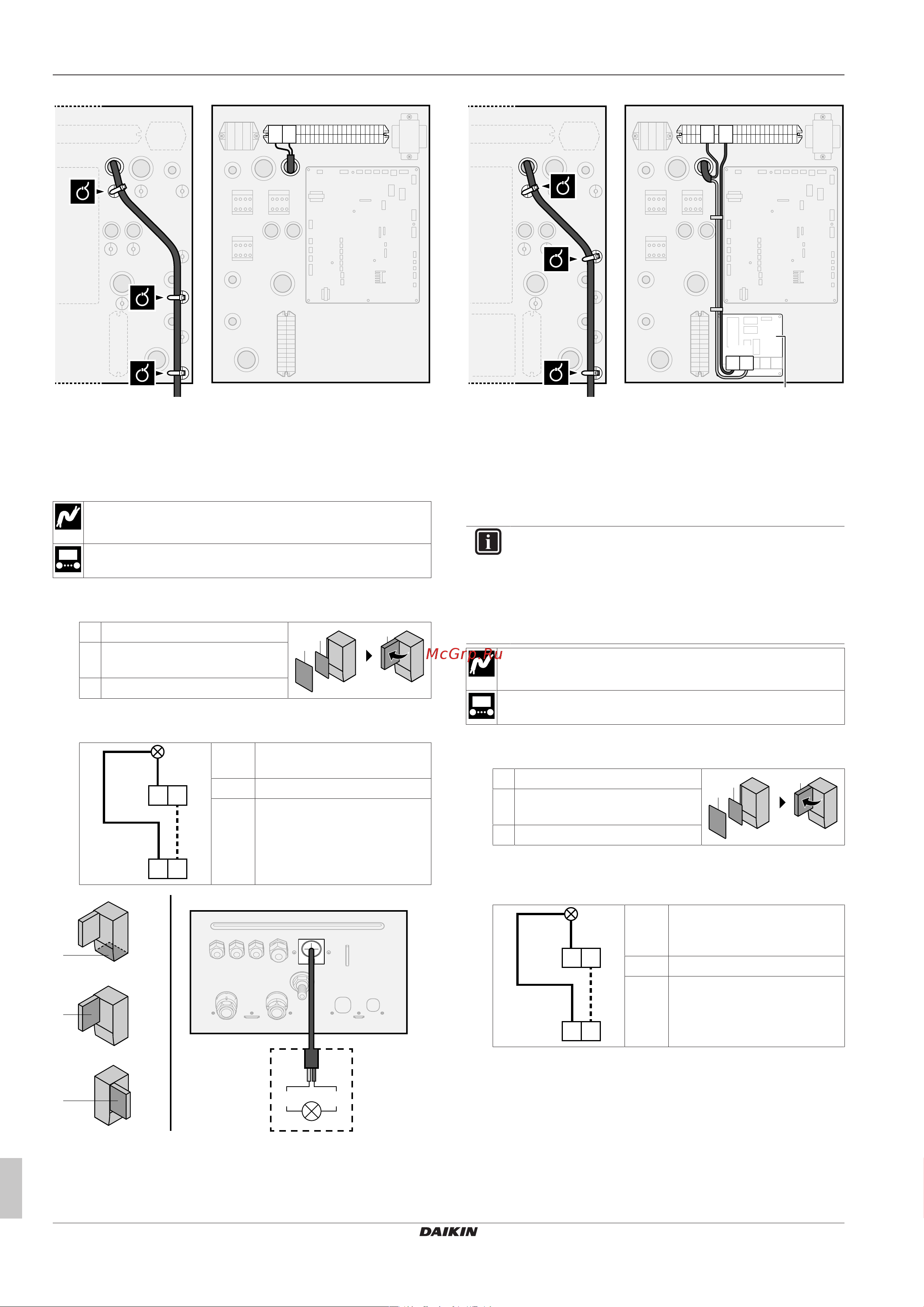

6 Подключение электрооборудования
Руководство по монтажу
18
ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644727-1 – 2021.02
C
1 2
X2M
B
X2M
3 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
6.3.6 Подключение подачи аварийного
сигнала
Провод: (2+1)×0,75мм²
Максимальная нагрузка: 0,3A, 250Впеременного тока
[9.D] Подача аварийного сигнала
1 Снимите следующие элементы (см. раздел «4.2.1 Чтобы
открыть внутренний агрегат» [46]):
1 Лицевая панель
1
2
3
2 Крышка распределительной
коробки
3 Распределительная коробка
2 Подключите кабель выхода аварийного сигнала к
соответствующим клеммам согласно рисунку ниже.
7
9
YCY1
X2M
12
3
A4P
1+2 Провода подключены к
выходу аварийного сигнала
3 Провод между X2M и A4P
A4P Необходимо установить
EKRP1HBAA.
B
C
A
A
7Y1
CB
X2M
X2M
A4P
A4P
a
7 9
Y1YC
X1M
a Необходимо установить EKRP1HBAA.
3 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
6.3.7 Подключение выхода ВКЛ/ВЫКЛ
обогрева/охлаждения помещения
ИНФОРМАЦИЯ
Режим охлаждения предусмотрен только в:
Реверсивных моделей
Моделей, предназначенных только для нагрева, c
установленным комплектом для переоборудования
(EKHBCONV*)
Провода: (2+1)×0,75мм²
Максимальная нагрузка: 0,3A, 250Вперем. тока
1 Снимите следующие элементы (см. раздел «4.2.1 Чтобы
открыть внутренний агрегат» [46]):
1 Лицевая панель
1
2
3
2 Крышка распределительной
коробки
3 Распределительная коробка
2 Подключите выходной кабель ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
режима нагрева/охлаждения помещения соответствующим
клеммам согласно рисунку ниже.
7
9
YCY2
X2M
12
3
A4P
1+2 Провода, подключенные к
выходу ВКЛ/ВЫКЛ обогрева/
охлаждения помещения
3 Провод между X2M и A4P
A4P Необходимо установить
EKRP1HBAA.
