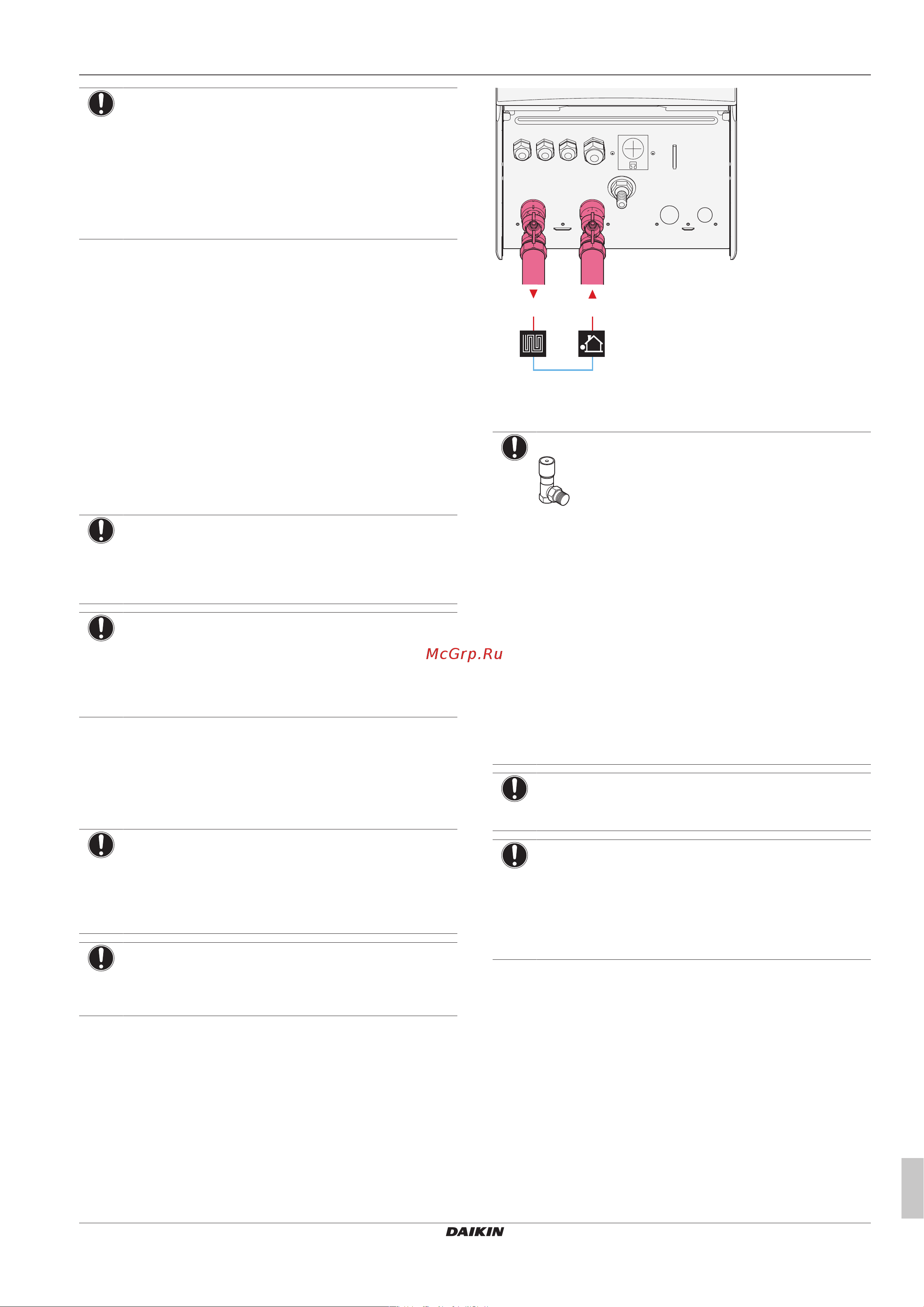

5 Монтаж трубопроводов
Руководство по монтажу
9
ETBH/X16EF6V+9W
Daikin Altherma 3 H HT W
4P644727-1 – 2021.02
ОБРАТИТЕ ВНИМАНИЕ
Когда управление циркуляцией в каждом или в
определенном контуре нагрева помещения
осуществляется посредством дистанционно
управляемых клапанов, важно поддерживать
минимальный расход, даже если все клапаны закрыты.
Если невозможно достичь минимального расхода,
формируется ошибка расхода 7H (нет нагрева или
работы).
Дополнительная информация приведена в руководстве по
применению для установщика.
См. рекомендуемую процедуру в разделе «8.2 Перечень
проверок во время пуско-наладки» [434].
5.1.2 Требования к резервуару стороннего
производителя
Используемый резервуар стороннего производителя должен
соответствовать следующим требованиям:
▪ Змеевик теплообменника резервуара ≥1,05м².
▪ Термистор резервуара должен располагаться над змеевиком
теплообменника.
▪ Вспомогательный нагреватель резервуара должен
располагаться над змеевиком теплообменника.
ОБРАТИТЕ ВНИМАНИЕ
Характеристики. Технические характеристики
резервуаров сторонних производителей НЕ
предоставляются, а их заявленные эксплуатационные
характеристики НЕ гарантируются.
ОБРАТИТЕ ВНИМАНИЕ
Конфигурирование. Конфигурирование резервуара
стороннего производителя зависит от размера его
змеевика теплообменника. Дополнительная
информация приведена в справочном руководстве
установщика.
5.2 Присоединение трубопроводов
воды
5.2.1 Для соединения трубопроводов воды
ОБРАТИТЕ ВНИМАНИЕ
При подключении установленных по месту
трубопроводов НЕ прикладывайте к ним чрезмерных
усилий и следите, чтобы у них не было перекосов.
Деформация труб может стать причиной неправильной
работы агрегата.
ОБРАТИТЕ ВНИМАНИЕ
При соединении трубопроводов НЕ прилагайте
чрезмерную силу. Деформация труб может стать
причиной неправильной работы агрегата.
1 Установите кольцевые уплотнения и запорные клапаны на
соединениях воды внутреннего агрегата.
2 Подсоедините проложенный по месту трубопровод
наружного агрегата к ВХОДНОМУ патрубку воды (a)
внутреннего агрегата.
3 Подсоедините проложенный по месту трубопровод нагрева/
охлаждения помещения к ВЫХОДНОМУ патрубку воды (b)
внутреннего агрегата.
b a
a ВПУСК воды (резьбовое соединение, 1")
b ВЫХОДНОЙ патрубок воды для нагрева помещения
(резьбовое соединение, 1")
ОБРАТИТЕ ВНИМАНИЕ
Перепускной клапан избыточного давления
(поставляется в качестве дополнительного
оборудования). Рекомендуется установить
перепускной клапан избыточного давления в контуре
воды для нагрева помещения.
▪ Помните о минимальном объеме воды при выборе
места установки перепускного клапана избыточного
давления (на внутреннем агрегате или на
коллекторе). См. раздел «5.1.1Проверка объема и
расхода воды» [48].
▪ Помните о минимальном расходе при регулировке
настройки перепускного клапана избыточного
давления. См. разделы «5.1.1 Проверка объема и
расхода воды» [4 8] и «8.2.1 Проверка
минимального расхода» [435].
ОБРАТИТЕ ВНИМАНИЕ
Установите клапаны для выпуска воздуха во всех
локальных верхних точках.
ОБРАТИТЕ ВНИМАНИЕ
Если установлен дополнительный резервуар горячей
воды бытового потребления: на входе холодной воды
бытового потребления в соответствии с действующими
нормативными требованиями должен быть установлен
клапан сброса давления (приобретается на месте) с
давлением открытия не более 10бар (=1МПа).
5.2.2 Заполнение контура циркуляции воды
Чтобы заполнить водяной контур, используйте комплект для
заполнения, приобретаемый на месте. Обязательно
соблюдайте действующее законодательство.
