7Монтаж
Инструкцияпомонтажуиэксплуатации
13
EHYKOMB33A
ТепловойнасосDaikinAlthermahybrid–модульгазовогобойлера
4P3530671B–2014.02
7 Убедитесьвнадежностификсациигазовогобойлераиего
правильном выравнивании относительного внутреннего
агрегата.

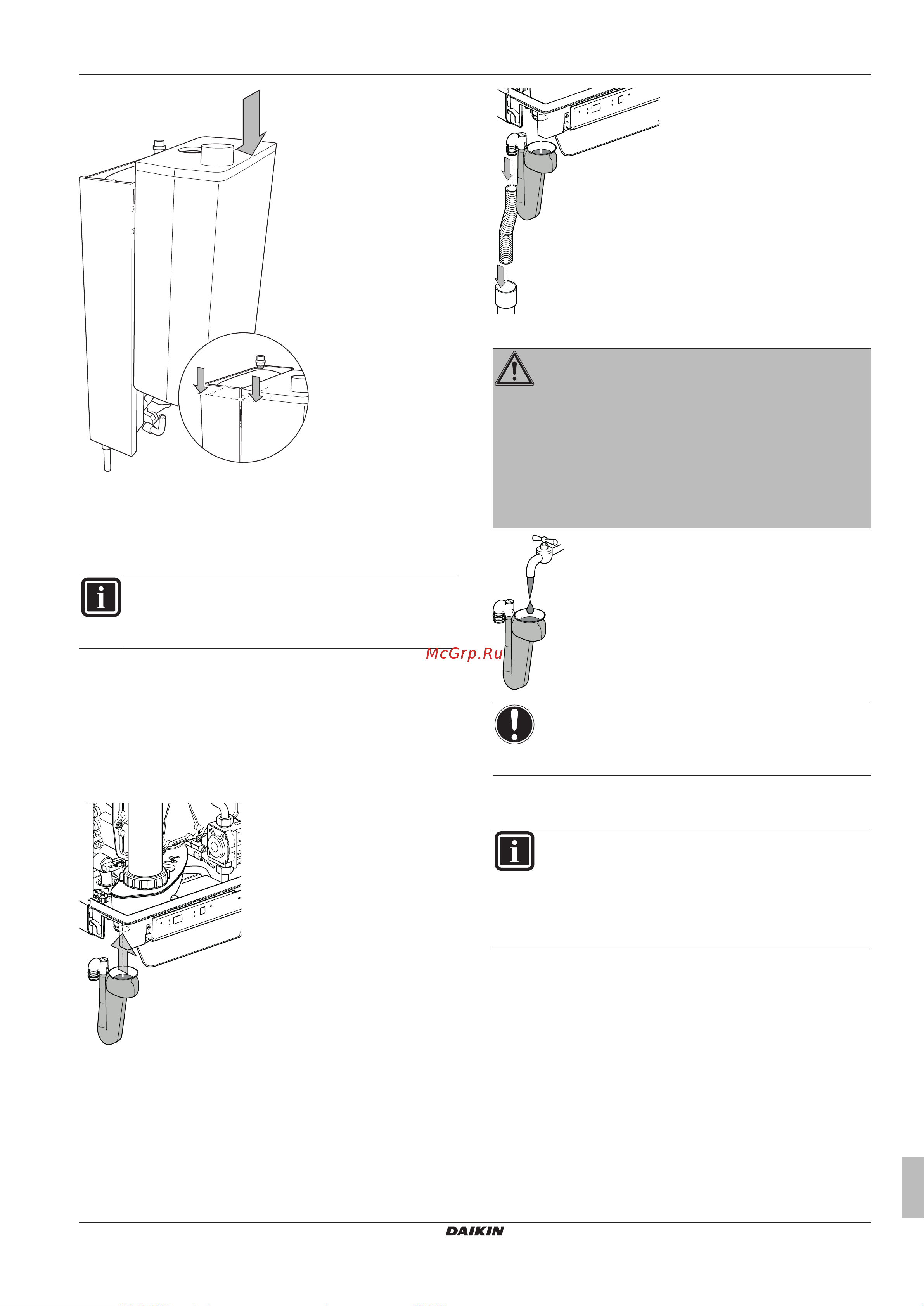

7.2.2 Установкаконденсатоуловителя
ИНФОРМАЦИЯ
В комплект поставки бойлера входит гибкая трубка
диаметром 25 мм, надеваемая на
конденсатоуловитель.
Предварительные условия: Перед установкой
конденсатоуловителябойлерНЕОБХОДИМОоткрыть.
1 Наденьте гибкую трубку (вспомогательное оборудование)
навыпускконденсатоуловителя.
2 Заполнитеконденсатоуловительводой.
3 Поднимите конденсатоуловитель как можно ближе к
соединителю конденсатоотводчика, расположенному под
газовымбойлером.
4 Подсоединитексливугибкуютрубку(сперепускнойтрубкой
от клапана сброса давления, если применимо) через
открытоесоединение.
ПРЕДУПРЕЖДЕНИЕ
▪ Перед включением бойлера ВСЕГДА заполняйте
конденсатоуловитель водой и устанавливайте его
набойлер.Смотритерисунокниже.
▪ Если НЕ установить и не заполнить водой
конденсатоуловитель,топочныегазымогутпопасть
впомещениеипривестикопаснымситуациям!
▪ Для размещения конденсатоуловителя переднюю
крышку НЕОБХОДИМО поднять вверх или
полностьюснять.
ПРИМЕЧАНИЕ
Для предотвращения замерзания конденсата
рекомендуется использовать изолированные внешние
трубкисувеличеннымдиаметромдоØ32мм.
7.3 Трубопроводконденсата
ИНФОРМАЦИЯ
Система выпуска конденсата ДОЛЖНА быть
выполнена из пластика. Использование какихлибо
других материалов не допускается. Канал выпуска
ДОЛЖЕН иметь уклон не менее 5~20 мм/м. Выпуск
конденсата через желоб НЕ допускается ввиду
опасностизамерзанияиповрежденияматериалов.
7.3.1 Внутренниесоединения
По возможности, сливная труба конденсата должна быть
проложена и оконцована таким образом, чтобы обеспечить
самоточныйсливотбойлерадоподходящейвнутреннейточки
сброса сточных вод, такой как внутренний канализационный
стояк. Соединение с канализационной трубой должно быть
постоянныминадежным.
