8Конфигурирование
Инструкцияпомонтажуиэксплуатации
23
EHYKOMB33A
ТепловойнасосDaikinAlthermahybrid–модульгазовогобойлера
4P3530671B–2014.02

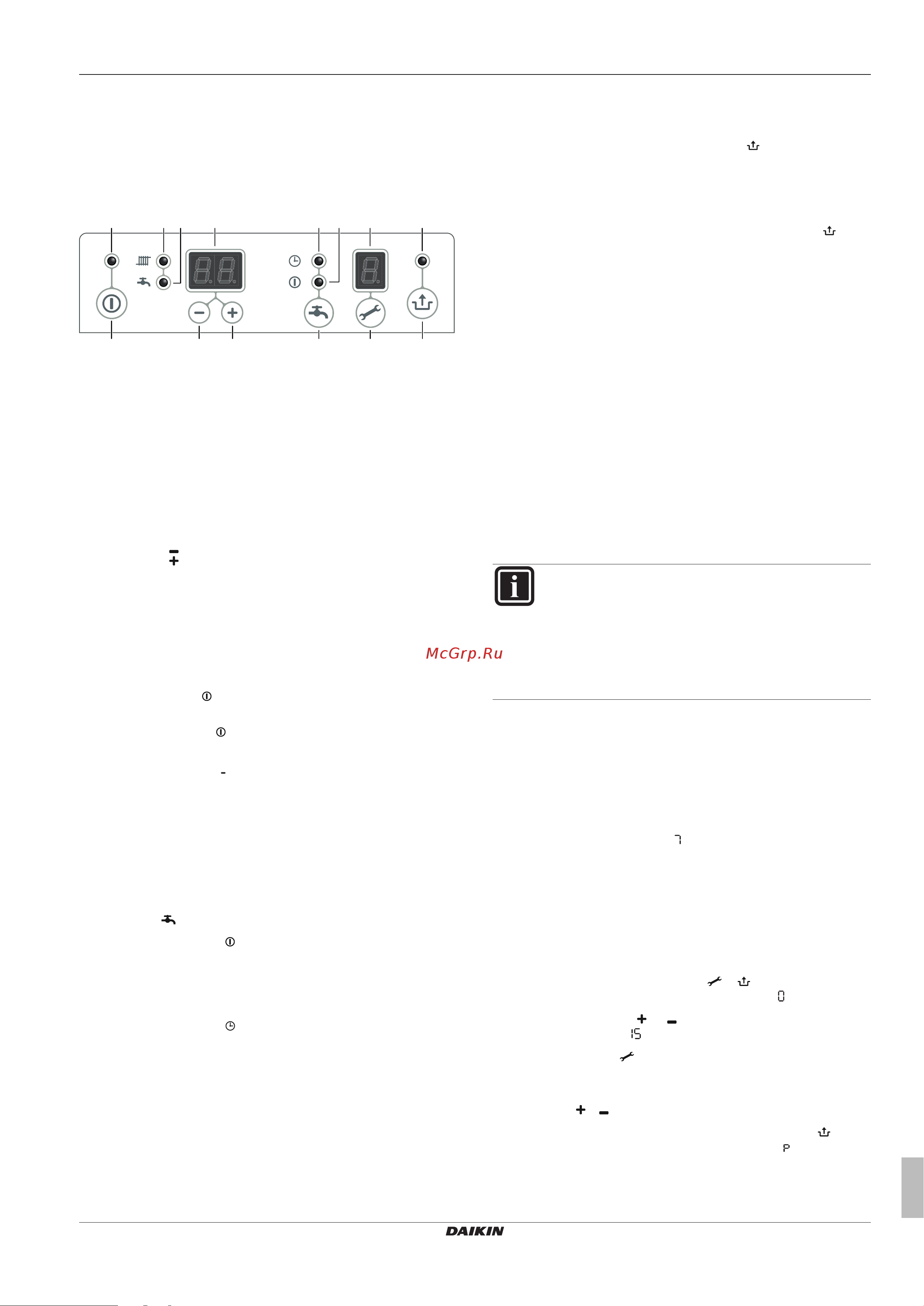

8 Конфигурирование
8.1 Газовыйбойлер
8.1.1 Обзор:конфигурирование
1 2 75 63 4 8
a b c fed
Индикаторыидисплеи
1 Вкл/выкл
2 Главныйдисплей
3 Режимнагревапомещения
4 Режимгорячейводыбытовогопотребления
5 Экономичныйрежимфункциикомфортной
температурыгорячейводыбытовогопотребления
6 Режимфункциикомфортнойтемпературыгорячей
водыбытовогопотребления(непрерывный)
7 Служебныйдисплей
8 Светодиоднеисправности(мигаетпринеисправности)
Управление
a Кнопкавкл/выкл
b кнопка
c кнопка
d Выкл/эко/вклфункциикомфортнойтемпературы
горячейводыбытовогопотребления
e Кнопкаобслуживания
f Кнопкасброса
8.1.2 Базоваяконфигурация
Включение/выключениегазовогобойлера
1 Нажмитекнопку .
Результат: Когда газовый бойлер включен, горит зеленый
светодиоднадкнопкой .
Когда газовый бойлер выключен, на служебном дисплее
отображаетсячерточка ,свидетельствующаяоподключенном
питании. В этом режиме на главном дисплее будет также
отображаться давление (в барах) в системе нагрева
помещения.
Функциякомфортнойтемпературыгорячей
водыбытовогопотребления
Управление этой функцией осуществляется кнопкой режима
функции комфортной температуры горячей воды бытового
потребления( ).Предусмотреныследующиефункции:
▪ Вкл: горит светодиод . Функция комфортной температуры
горячей воды бытового потребления включена.
Теплообменник будет поддерживаться при требуемой
температуре для обеспечения мгновенной выдачи горячей
воды.
▪ Эко: горит светодиод . Функция комфортной температуры
горячей воды бытового потребления является
самообучаемой. Устройство способно подстроиться под
режимиспользованиягорячей воды.Например:температура
теплообменника НЕ будет поддерживаться в ночное время
либопридлительномотсутствиипотребления.
▪ Выкл: оба светодиода выключены. Температура
теплообменника НЕ поддерживается. Например: чтобы из
кранов потекла горячая вода, требуется некоторое время.
При отсутствии необходимости в немедленной подаче
горячей воды, функцию комфортной температуры горячей
водыбытовогопотребленияможновыключить.
Сбросгазовогобойлера
Сбросвозможентолькопослевозникновенияошибки.
Предварительныеусловия:Надкнопкой мигаетсветодиод,
анаглавномдисплееотображаетсякодошибки.
Предварительныеусловия:Проверьтезначениекодаошибки
(см. "Коды ошибок газового бойлера" на стр. 35) и устраните
еепричину.
1 Дляперезагрузкигазовогобойлеранажмитекнопку .
Температурадлямаксимальногонагрева
помещения
Более подробную информацию смотрите в справочном
руководствепользователявнутреннегоагрегата.
Температурагорячейводыбытового
потребления
Более подробную информацию смотрите в справочном
руководствепользователявнутреннегоагрегата.
Функцияподдержаниявысокойтемпературы
Реверсивный тепловой насос оснащен функцией поддержания
высокой температуры теплообменника, предназначенной для
предупрежденияобразованияконденсатавраспределительной
коробкегазовогобойлера.
Вмоделях,предназначенныхтолькодлянагрева,этуфункцию
можновыключитьвнастройкахпараметровгазовогобойлера.
ИНФОРМАЦИЯ
НЕ выключайте функцию поддержания высокой
температуры, если газовый бойлер подключен к
реверсивному внутреннему агрегату. Функцию
поддержания высокой температуры рекомендуется
всегда выключать, если газовый бойлер подключен к
внутреннему агрегату, используемому только для
нагрева.
Функциязащитыотзамерзания
Бойлер оснащен внутренней функцией защиты от замерзания,
при необходимости автоматически включающейся, даже если
бойлер выключен. В случае значительного понижения
температурытеплообменникагорелказажжетсяибудетгореть,
пока температура снова не станет достаточно высокой. При
включенной функции защиты от замерзания на служебном
дисплееотображаетсясимвол .
Настройкапараметровспомощьюслужебной
программы
Настройка газового бойлера выполнена на заводе в
соответствии со значениями по умолчанию. Изменение
параметров необходимо выполнять в соответствии с
приведеннойнижетаблицей.
1 Нажмитеодновременнокнопки и ,поканаглавноми
служебномдисплеяхнеотобразитсяцифра .
2 Нажимайте кнопки и , пока на главном дисплее не
отобразятсябуквы (служебнаяпрограмма).
3 Нажмите кнопку для задания параметра на служебном
дисплее.
4 Установите требуемое значение на служебном дисплее
кнопками и .
5 По завершении всех настроек нажимайте кнопку , пока
наслужебномдисплеенеотобразитсябуква .
Результат: Перепрограммирование газового бойлера
завершено.
